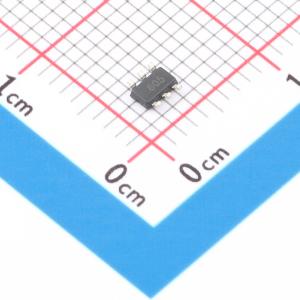

温馨提醒：图片仅供参考，商品以实物为准

RAA2116054GP3#JA0

宽输入电压范围的DC/DC降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RAA211605是一款DC/DC降压转换器,支持4.5V至60V的宽输入电压范围,输出电压可调,最大输出电流为0.5A。该器件采用峰值电流模式控制,具有450kHz的开关频率,内置600mΩ的MOSFET,提供快速瞬态响应和多种保护功能,如逐周期限流、欠压锁定、输出欠压保护和热关断。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: RAA2116054GP3#JA0
商品编号: C7037809
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.046767克(g)

商品参数

商品概述

RAA211605是一款DC/DC降压稳压器，支持宽工作输入电压范围（4.5V至60V）和可调输出电压。它能够提供高达0.5A的连续输出电流，具备出色的负载调整率和线性调整率性能。 RAA211605采用峰值电流模式控制，标称开关频率为450kHz，轻载时采用脉冲跳跃模式。它能提供快速且稳定的瞬态响应性能。内部集成的软启动和环路补偿电路还有助于简化设计并降低物料清单成本。 RAA211605还具备逐周期电流限制、输入电压欠压锁定（UVLO）、输出电压欠压保护和热关断等保护功能。

商品特性

宽输入电压范围：4.5V至60V
可调输出电压
高达0.5A输出电流
内部补偿
内部软启动
600mΩ内部MOSFET
450kHz标称开关频率
轻载条件下的脉冲跳跃模式
逐周期电流限制
输入电压欠压锁定和输出电压欠压保护
热关断
采用TSOT23-6封装

应用领域

功率计
电池供电设备
分布式电源系统
手持式电动工具

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~60V
	输出电压	800mV~57V
	输出电流	500mA
	开关频率	450kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	300uA
	开关管(内置/外置)	内置
	输出类型	可调
