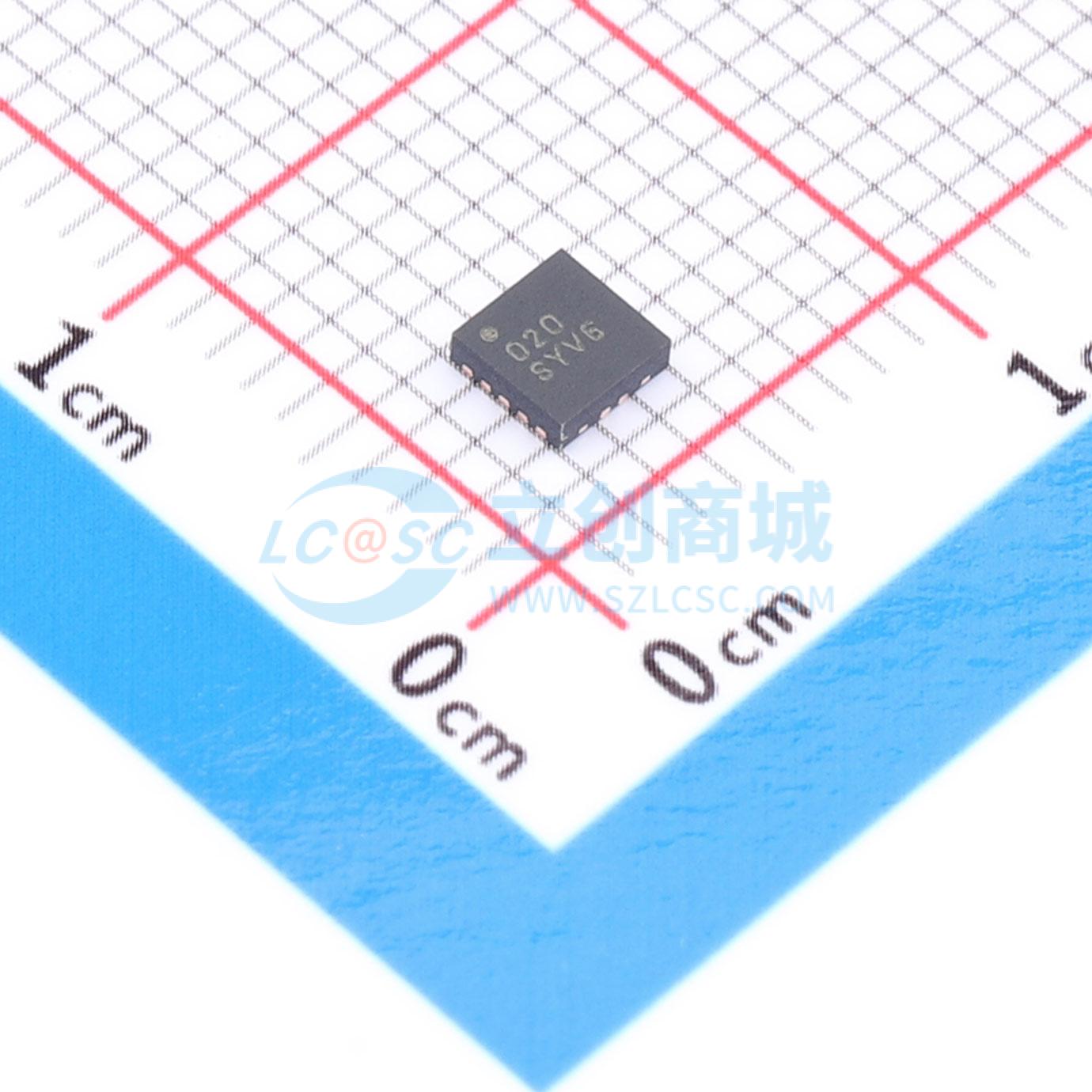

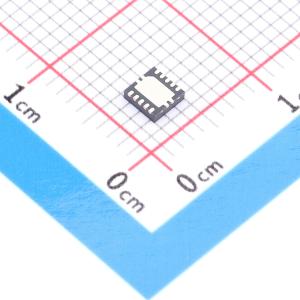

温馨提醒：图片仅供参考，商品以实物为准

RAA214020GNP#HD0

900mV~5.5V 2A 5.5V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 超低噪声、高PSRR低压差稳压器。LDO的输入电压范围为2.7V至5.5V，最大可提供2A负载。输出可通过外部反馈电阻在0.9V至5.5V-VDROPOUT之间进行调节。具有典型值为6.3μV_RMS的低输出噪声和高PSRR，适用于低噪声应用中的后置稳压。工作静态电流典型值为195μA，在关机时室温下典型值降至几纳安，适用于便携式应用。LDO具有±1.5%的输出电压精度（在电压、负载和温度范围内）、带迟滞的输入欠压锁定、使能控制、内部电流限制、带迟滞的热关断保护、电源良好指示和快速启动功能。LDO使用最小22μF陶瓷输出电容时稳定，采用10引脚3mmx3mm DFN封装，适用于紧凑型系统板。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: RAA214020GNP#HD0
商品编号: C7037811
商品封装: DFN-10(3x3)
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

商品概述

RAA214020是一款超低噪声、高电源抑制比（PSRR）的低压差线性稳压器（LDO）。该LDO的输入电压范围为2.7V至5.5V，最大负载电流可达2A。通过外部反馈电阻，输出电压可在0.9V至5.5V - VDROPOUT范围内进行调节。 RAA214020典型输出噪声低至6.3μV RMS，且具有高PSRR，非常适合用于低噪声应用的后级稳压。该LDO的典型工作静态电流为195μA，在关机状态下，室温时典型电流可降至几纳安，因此非常适合便携式应用。该LDO具有±1.5%的输出电压精度（在电压、负载和温度变化范围内）、带迟滞功能的输入欠压锁定（UVLO）、使能控制、内部限流、带迟滞功能的热关断保护、电源正常指示和快速启动等特性。该LDO搭配最小22μF的陶瓷输出电容即可稳定工作，采用10引脚3mm×3mm DFN封装，非常适合紧凑型系统电路板。

商品特性

输入电压范围：2.7V至5.5V
最大输出电流：2A
最大压差：在2A负载和3.3V₀₊条件下为540mV
低RMS输出噪声：6.3μV₍₁₀ₕₓ₋₁₀₀ₖₕₓ₎
输出电压可调范围：0.9V至5.5V - V DROPOUT
噪声频谱密度：
- 在10Hz时为184nV/√Hz
- 在10kHz时为79nV/√Hz
当Vₕₑₐdᵣₒₒₘ = 1.7V时具有高PSRR：
- 在100kHz时，2A负载下为64dB，500mA负载下为77dB
- 在1MHz时，2A负载下为50dB，500mA负载下为55dB
输出电压精度：在电压、负载和温度变化范围内为±1.5%
快速启动：当Vₕₑₐdᵣₒₒₘ = 3.7V时为200μs
典型关机电流：在125°C时为200nA
过压指示以及过流和过温故障保护

应用领域

高速模拟：压控振荡器（VCO）、模数转换器（ADC）、数模转换器（DAC）、低压差分信号（LVDS）
时钟和定时
射频和无线
物联网和智能公用事业
4G和5G电信

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(6000个/圆盘，最小起订量 1 个)

个

起订量：1 个6000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5.5V
	输出电压	900mV~5.5V
	输出电流	2A
	电源纹波抑制比(PSRR)	50dB@(1MHz)
	压差	340mV

	属性	参数值
	静态电流(Iq)	195uA
	噪声	6.3uVrms
	特性	带使能；过热保护；欠压锁定；过流保护；PG脚
	工作温度	-40℃~+125℃
	输出极性	正极
	输出通道数	1
