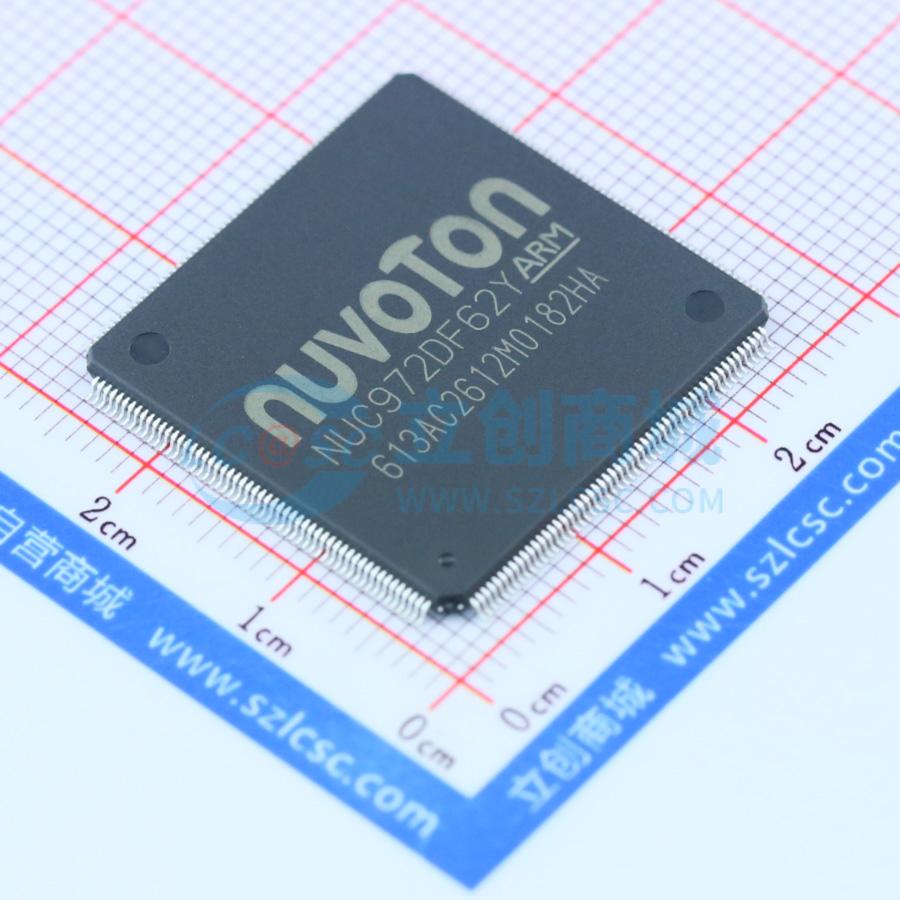

温馨提醒：图片仅供参考，商品以实物为准
NUC972DF62Y
停产 NUC972DF62Y
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 新唐工业级ARM9（NUC972DF62Y)，集成64M DDR2，2路以太网，11个串口
- 品牌名称
- NUVOTON(新唐)
- 商品型号
- NUC972DF62Y
- 商品编号
- C78892
- 商品封装
- LQFP-216(24x24)
- 包装方式
- 托盘
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM其他系列 | |
| CPU最大主频 | 300MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 16KB | |
| 程序存储器类型 | ROM | |
| RAM容量 | 56KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 146 | |
| ADC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 2.7V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
NUC970系列是一款通用32位微控制器，集成了出色的ARM926EJ-S CPU核心。该RISC处理器由Advanced RISC Machines Ltd.设计，运行频率可达300 MHz，配备16 KB指令缓存、16 KB数据缓存和MMU，56KB嵌入式SRAM以及16 KB内部引导ROM（IBR），支持从USB、NAND和SPI FLASH启动。
NUC970系列集成了两个10/100 Mb以太网MAC控制器，带有嵌入式高速收发器的USB 2.0 HS HOST/Device控制器，TFT类型LCD控制器，CMOS传感器接口控制器，2D图形引擎，DES/3DES/AES加密引擎，I2S接口控制器，SD/MMC/NAND FLASH控制器，GDMA和8通道12位ADC控制器，支持电阻触摸屏功能。此外，它还集成了UART、SPI/MICROWIRE、I2C、CAN、LIN、PWM、定时器、WDT/窗口看门狗、GPIO、键盘、智能卡接口、32.768 KHz XTL和RTC（实时时钟）。
此外，NUC970系列集成了一个DRAM接口，运行频率可达150MHz，支持DDR或DDR2类型的SDRAM，并且集成了外部总线接口（EBI），支持SRAM和外部设备的DMA请求和应答。
