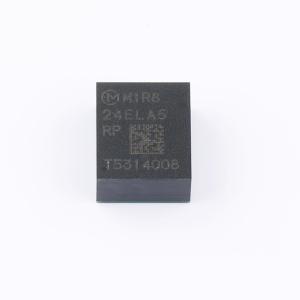

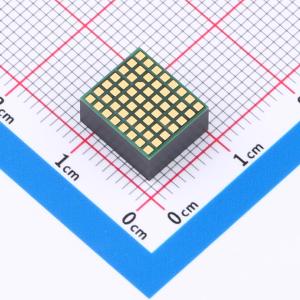

温馨提醒：图片仅供参考，商品以实物为准
MYMGM1R824ELA5RP
降压型 7.5V~15V 700mV~1.2V 40A 48W
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MYMGM1R824ELA5RP是一款名为“Mono Block”的微型MonoBK™非隔离式负载点 (PoL) DC-DC电源转换器，适用于嵌入式应用。每个模块的外形尺寸仅为10.5 x 9.0 x 5.0 mm。应用场景包括为FPGA/CPU、数据通信/电信系统、分布式总线架构 (DBA)、可编程逻辑和混合电压系统供电。该产品的输入电压范围为7.5至15Vdc，两个模块的最大输出电流可达40A。基于固定频率同步降压转换器开关拓扑，这款高功率转换效率的PoL模块具有可设置的输出电压（0.7至1.2Vdc）、开/关控制、电源正常 (PWGOOD) 信号输出和PMBus™警报输出等特性。该产品还具备欠压锁定 (UVLO)、输出短路保护、过流保护 (OC)、过压保护 (OV)、欠压保护 (UV) 和过温保护 (OT) 功能。此外，该产品具有PMBus™接口，可通过数字信号处理和监控各种参数。
- 品牌名称
- muRata(村田)
- 商品型号
- MYMGM1R824ELA5RP
- 商品编号
- C7009876
- 商品封装
- SMD-56P,10.5x9mm
- 包装方式
- 编带
- 商品毛重
- 2.73475克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 48W | |
| 工作电压(Vin) | 7.5V~15V | |
| 转换效率 | 86.1% | |
| 输出电压(Vout) | 700mV~1.2V | |
| 输出电流(最大值) | 40A | |
| 最大容性负载 | 5000uF |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过流保护；短路保护；欠压保护；过压保护；过热保护 | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 400kHz | |
| 静态电流(Iq) | 110mA | |
| 纹波噪声 | 10mVp-p | |
| 长度 | 10.5mm | |
| 宽度 | 9mm | |
| 高度 | 5mm |
商品概述
MYMGM1R824ELA5RP是一款名为“Mono Block”的微型MonoBK™非隔离式负载点 (PoL) DC-DC电源转换器，适用于嵌入式应用。每个模块的外形尺寸仅为10.5 x 9.0 x 5.0 mm。应用场景包括为FPGA/CPU、数据通信/电信系统、分布式总线架构 (DBA)、可编程逻辑和混合电压系统供电。 该产品的输入电压范围为7.5至15Vdc，两个模块的最大输出电流可达40A。基于固定频率同步降压转换器开关拓扑，这款高功率转换效率的PoL模块具有可设置的输出电压（0.7至1.2Vdc）、开/关控制、电源正常 (PWGOOD) 信号输出和PMBus™警报输出等特性。 该产品还具备欠压锁定 (UVLO)、输出短路保护、过流保护 (OC)、过压保护 (OV)、欠压保护 (UV) 和过温保护 (OT) 功能。 此外，该产品具有PMBus™接口，可通过数字信号处理和监控各种参数。
商品特性
- 输出电压可在0.7至1.2Vdc范围内设置
- 通过多相操作，两个模块的输出电流可达40A
- 对负载变化响应迅速
- 每个模块采用超小表面贴装封装，尺寸为10.5 x 9.0 x 5.0mm
- 最大总效率高达91.0%
- 出色的热降额性能
- 过流 (OC)/过压 (OV)、欠压 (UV) 保护和过温保护 (OT)
- 开/关控制（正逻辑）
- 电源正常 (PWGOOD) 信号
- 高可靠性/热冲击测试700周期（-40至+125℃）
- 具备PMBus™接口
- 支持PMBus™ 1.3
- 最小输出电压设置分辨率为2mV/bit
应用领域
- 为FPGA/CPU供电
- 数据通信/电信系统
- 分布式总线架构 (DBA)
- 可编程逻辑
- 混合电压系统
