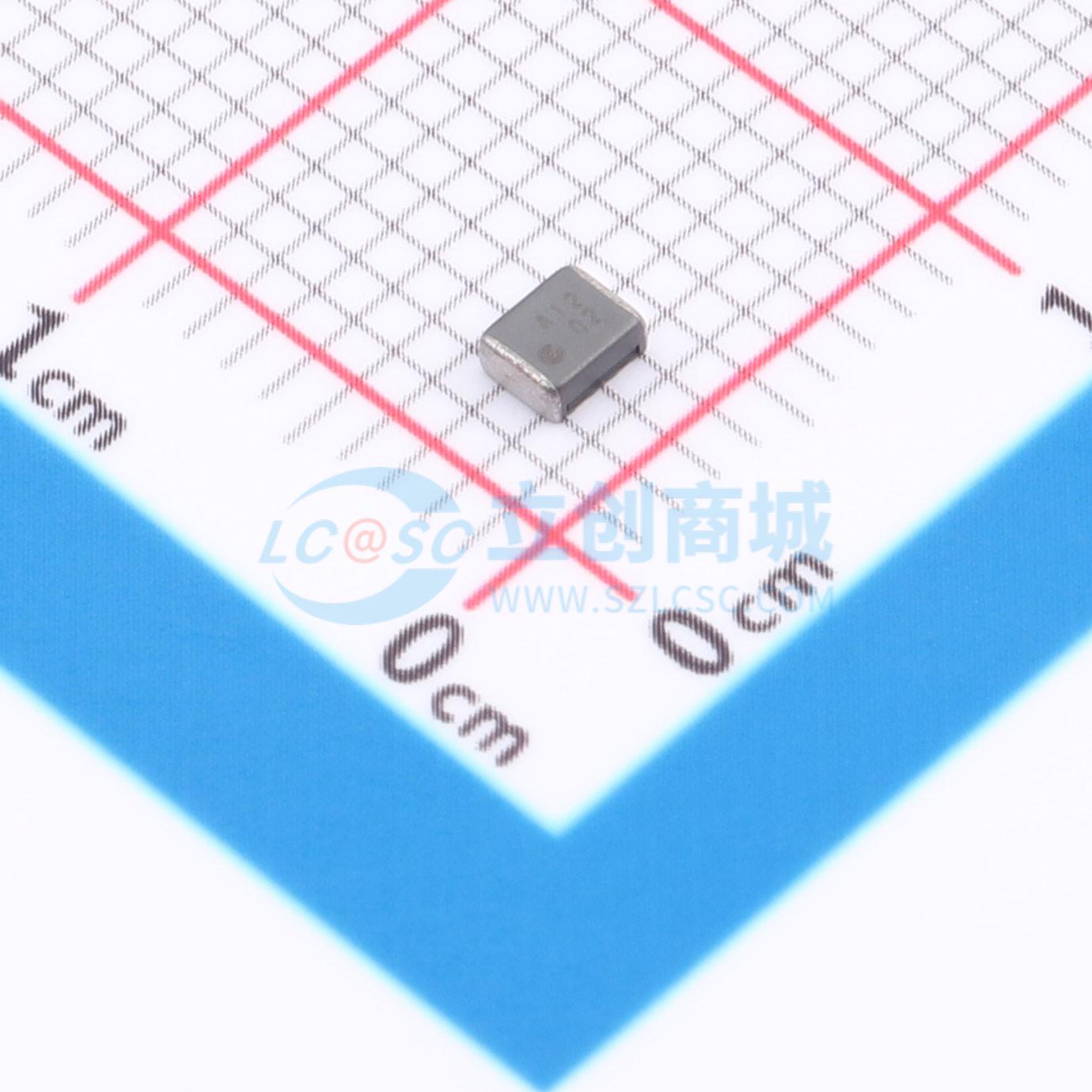

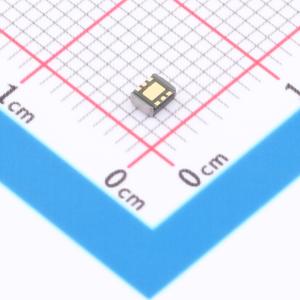

MYRLP120015F21RE
降压型 1.8V~6V 1.2V 150mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MYRLP-F-RD/RE系列是一款同步降压型迷你DC/DC转换器，它将电感和控制IC集成在一个微小的封装中。该转换器采用超低电流消耗电路和PFM控制。控制IC和线圈集成在一起以实现小型化，只需添加两个外部电容器即可简单配置节省空间的电源。此外，超低电流消耗电路和PFM控制方法可在轻负载下实现高效率。1.8V至6.0V的工作电压范围使其能够支持需要内部固定输出电压从0.5V至3.60V的应用。它内置了欠压锁定（UVLO）功能，当输入电压低于UVLO检测电压时，内部P沟道MOS驱动晶体管和N沟道MOS驱动晶体管将关闭。MYRLP-F-RD集成了CL放电功能，该功能可使输出电容CL上的电荷通过位于VOUT和GND之间的内部放电开关进行放电。当器件进入待机模式时，由于此功能，输出电压会迅速恢复到VSS电平。
- 品牌名称
- muRata(村田)
- 商品型号
- MYRLP120015F21RE
- 商品编号
- C7009891
- 商品封装
- SMD-8P,2.5x2mm
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 1.8V~6V | |
| 输出电压(Vout) | 1.2V | |
| 输出电流(最大值) | 150mA | |
| 特性 | 短路保护 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 200nA | |
| 长度 | 2.5mm | |
| 宽度 | 2mm | |
| 高度 | 1mm |
商品概述
MYRLP-F-RD/RE系列是一款同步降压型迷你DC/DC转换器，它将电感和控制IC集成在一个微小的封装中。该转换器采用超低电流消耗电路和PFM控制。控制IC和线圈集成在一起以实现小型化，只需添加两个外部电容器即可简单配置节省空间的电源。此外，超低电流消耗电路和PFM控制方法可在轻负载下实现高效率。 1.8V至6.0V的工作电压范围使其能够支持需要内部固定输出电压从0.5V至3.60V的应用。它内置了欠压锁定（UVLO）功能，当输入电压低于UVLO检测电压时，内部P沟道MOS驱动晶体管和N沟道MOS驱动晶体管将关闭。MYRLP-F-RD集成了CL放电功能，该功能可使输出电容CL上的电荷通过位于VOUT和GND之间的内部放电开关进行放电。当器件进入待机模式时，由于此功能，输出电压会迅速恢复到VSS电平。
商品特性
- 输入电压：1.8V ~ 6.0V
- 输出电压：0.5V ~ 3.60V ±20mV（VOUT≦1.0V）±2.0%（VOUT＞1.0V）
- 输出电流：150mA
- 电源电流：200nA（VOUT = 1.8V时）
- 控制方法：PFM控制
- 功能：CL放电（MYRLP-F-RD）、UVLO功能
- 保护功能：短路保护
- 输入/输出电容：与陶瓷电容兼容
- 工作环境温度：-40 ~ 85℃
- 符合欧盟RoHS标准，无铅、无卤素
应用领域
- 智能电表
- 低功耗射频
- 传感器模块
- 可穿戴设备
- 能量收集设备
- 备用电源电路
- 智能卡
- 单节锂电池供电设备
