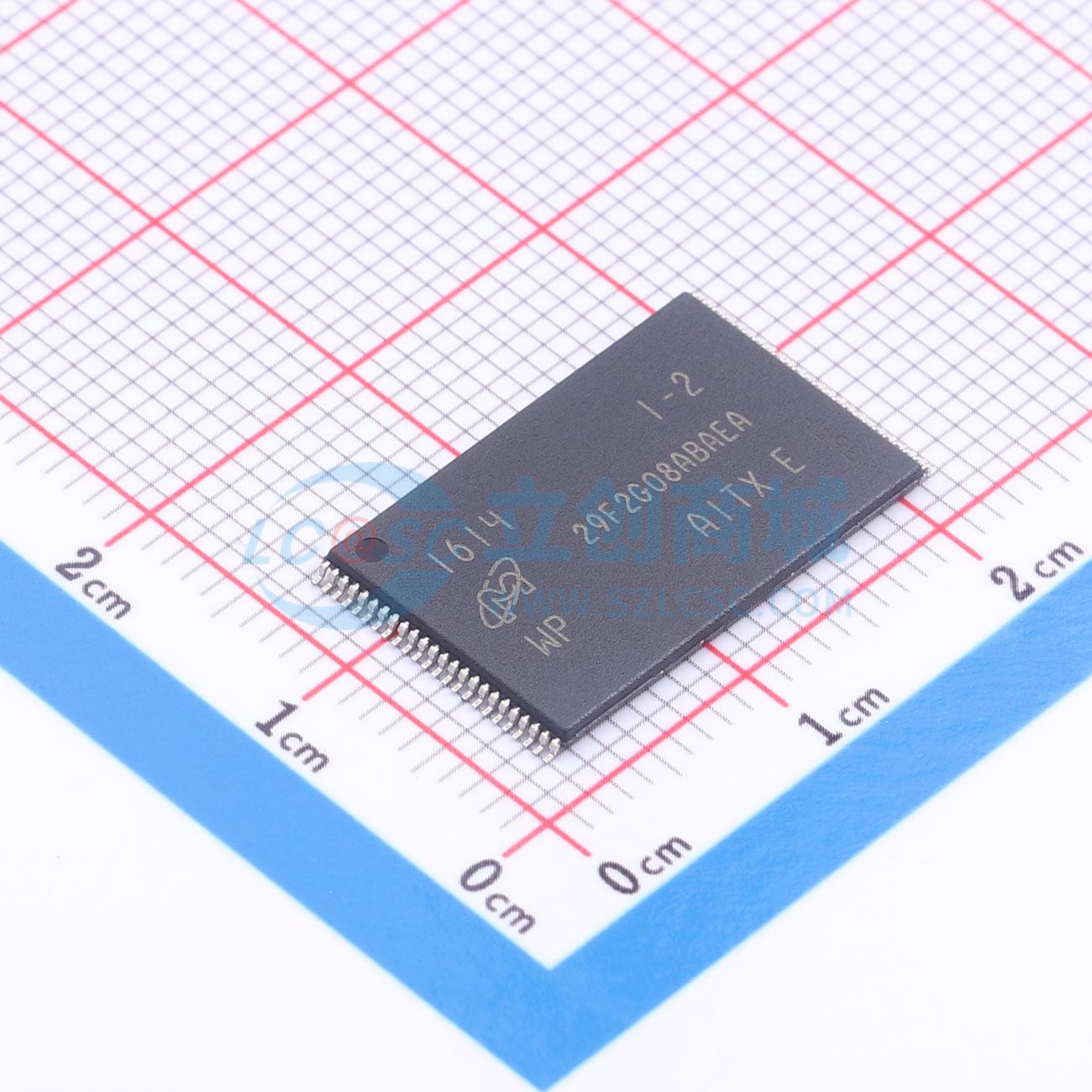

MT29F2G08ABAEAWP-AITX:E实物图

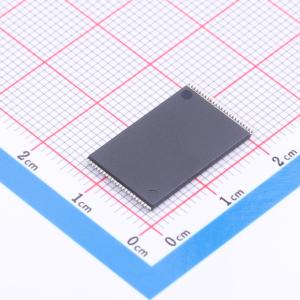

  • MT29F2G08ABAEAWP-AITX:E商品缩略图

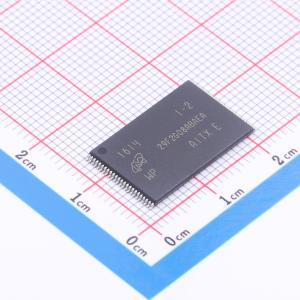

  • MT29F2G08ABAEAWP-AITX:E商品缩略图
  • MT29F2G08ABAEAWP-AITX:E商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

MT29F2G08ABAEAWP-AITX:E

MT29F2G08ABAEAWP-AITX:E

品牌名称
micron(镁光)
商品型号
MT29F2G08ABAEAWP-AITX:E
商品编号
C7001197
商品封装
TFSOP-48-18.4mm​
包装方式
托盘
商品毛重
1.11克(g)

商品参数

属性参数值
商品目录NAND FLASH
存储容量2Gbit
接口类型Parallel
时钟频率(fc)-
工作电压2.7V~3.6V
写周期时间(Tw)-
页写入时间(Tpp)200us
属性参数值
块擦除时间(tBE)700us
数据保留 - TDR(年)-
工作温度-40℃~+85℃
待机电流10uA
擦写寿命10万次
功能特性硬件复位功能；硬件写保护功能；读缓存功能；OTP区域写保护与锁定功能；ECC纠错功能；复制回写功能

商品特性

  • 符合开放NAND闪存接口(ONFI) 1.0规范¹
  • 采用单层单元(SLC)技术
  • 组织结构
  • 页大小(x8)：2112字节(2048 + 64字节)
  • 页大小(x16)：1056字(1024 + 32字)
  • 块大小：64页(128K + 4K字节)
  • 平面大小：2个平面，每个平面1024个块
  • 器件容量：2Gb：2048个块
  • 异步I/O性能：tRC/tWC：20ns (3.3V)，25ns (1.8V)
  • 阵列性能
  • 读页：25μs³
  • 编程页：200μs (典型值：1.8V，3.3V)³
  • 擦除块：700μs (典型值)
  • 命令集：ONFI NAND闪存协议
  • 高级命令集
  • 编程页缓存模式⁴
  • 读页缓存模式⁴
  • 一次性可编程(OTP)模式
  • 双平面命令⁴
  • 交错晶片(LUN)操作
  • 读取ID
  • 块锁定(仅1.8V)
  • 内部数据搬移
  • 操作状态字节提供软件方法用于检测操作完成和通过/失败条件
  • 写保护状态
  • 就绪/忙(R/B#)信号提供检测操作完成的硬件方法
  • WP#信号：写保护整个器件
  • 出厂时第一个块(块地址00h)带有纠错码(ECC)且有效。关于最低要求ECC，请参阅错误管理部分。
  • 如果编程/擦除周期少于1000次，块0需要1位纠错码(ECC)
  • 上电后需要将复位(FFh)命令作为第一个命令
  • 上电后器件初始化的替代方法(Nand_Init) (请联系工厂)
  • 支持在读取数据的平面内进行内部数据搬移操作
  • 质量和可靠性
  • 数据保持：10年
  • 耐久性：100,000次编程/擦除周期
  • 工作电压范围
  • VCC：2.7 - 3.6 V
  • VCC：1.7 - 1.95 V
  • 工作温度
  • 汽车工业级(AIT)：-40℃ 到 +85℃
  • 汽车级(AAT)：-40℃ 到 +105℃
  • 封装
  • 48引脚TSOP类型1，中心分模线(CPL)²
  • 63球VFBGA
