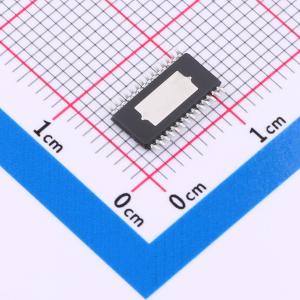

MP7748SGF-Z
MP7748S: 高效率高保真Class D音频放大器，支持单端和桥接负载配置
SMT扩展库PCB免费打样
- 描述
- MP7748S 是一款 D 类音频放大器，可采用单端配置驱动立体声扬声器，或采用桥接负载配置驱动单声道扬声器。它是一款高度集成的音频放大器，通过集成以下组件显著减小了方案尺寸：200mΩ 功率 MOSFET启动/关断爆音消除功能短路保护电路MP7748S 在单端输出结构下，每通道可向 4Ω 扬声器提供 30W 功率；在桥接负载输出结构下，可向 8Ω 扬声器提供 60W 功率。MPS 的 D 类音频放大器在高效率下展现出 A/B 类放大器的高保真度。该电路基于 MPS 专有的可变频率拓扑结构，具有出色的线性度、快速响应时间，且可在单电源下工作。MP7748S 可通过控制 UVP 节点电压为每个通道设置可编程的 VDD 关断电压。若 UVP 引脚悬空，默认的 VDD 关断（上升阈值）电压为 8.4V。MP7748S 采用 TSSOP28 外露焊盘封装。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP7748SGF-Z
- 商品编号
- C6993369
- 商品封装
- TSSOP-28-EP
- 包装方式
- 编带
- 商品毛重
- 0.43克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | 30Wx2@4Ω；60Wx1@8Ω | |
| 工作电压 | 9.5V~36V | |
| 总谐波失真+噪声(THD+N) | 0.02% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 22mA；26mA | |
| 工作温度 | -40℃~+125℃ | |
| 输入类型 | 单端 | |
| 电源纹波抑制比(PSRR) | -60dB；-59dB | |
| 效率 | 94%；90% |
商品概述
MP7748S 是一款 D 类音频放大器，可采用单端配置驱动立体声扬声器，或采用桥接负载配置驱动单声道扬声器。它是一款高度集成的音频放大器，通过集成以下组件显著减小了方案尺寸： 200mΩ 功率 MOSFET 启动/关断爆音消除功能 短路保护电路
MP7748S 在单端输出结构下，每通道可向 4Ω 扬声器提供 30W 功率；在桥接负载输出结构下，可向 8Ω 扬声器提供 60W 功率。MPS 的 D 类音频放大器在高效率下展现出 A/B 类放大器的高保真度。该电路基于 MPS 专有的可变频率拓扑结构，具有出色的线性度、快速响应时间，且可在单电源下工作。
MP7748S 可通过控制 UVP 节点电压为每个通道设置可编程的 VDD 关断电压。若 UVP 引脚悬空，默认的 VDD 关断（上升阈值）电压为 8.4V。
MP7748S 采用 TSSOP28 外露焊盘封装。
商品特性
- 单电源 9.5V 至 36V 工作
- ±5.5A 峰值电流输出
- 在 30V 和 10% 总谐波失真（THD）下的输出功率：
- 立体声单端：2×30W 驱动 4Ω 负载
- 桥接负载：60W 驱动 8Ω 负载
- 在 1W、8Ω 负载下，总谐波失真加噪声（THD+N）为 0.02%
- 在 10% 总谐波失真下，效率 >90%
- 低噪声（单端配置下为 160μV，桥接负载配置下为 145μV）
- 开关频率高达 1MHz
- 集成启动和关断爆音消除电路
- 可编程欠压保护（UVP）
- 热保护和短路保护
- 集成功率 FET
- 采用 TSSOP28 外露焊盘封装
应用领域
- 便携式扩展坞
- 环绕声 DVD 系统
- 电视机
- 平板显示器
- 多媒体计算机
- 家庭立体声系统
