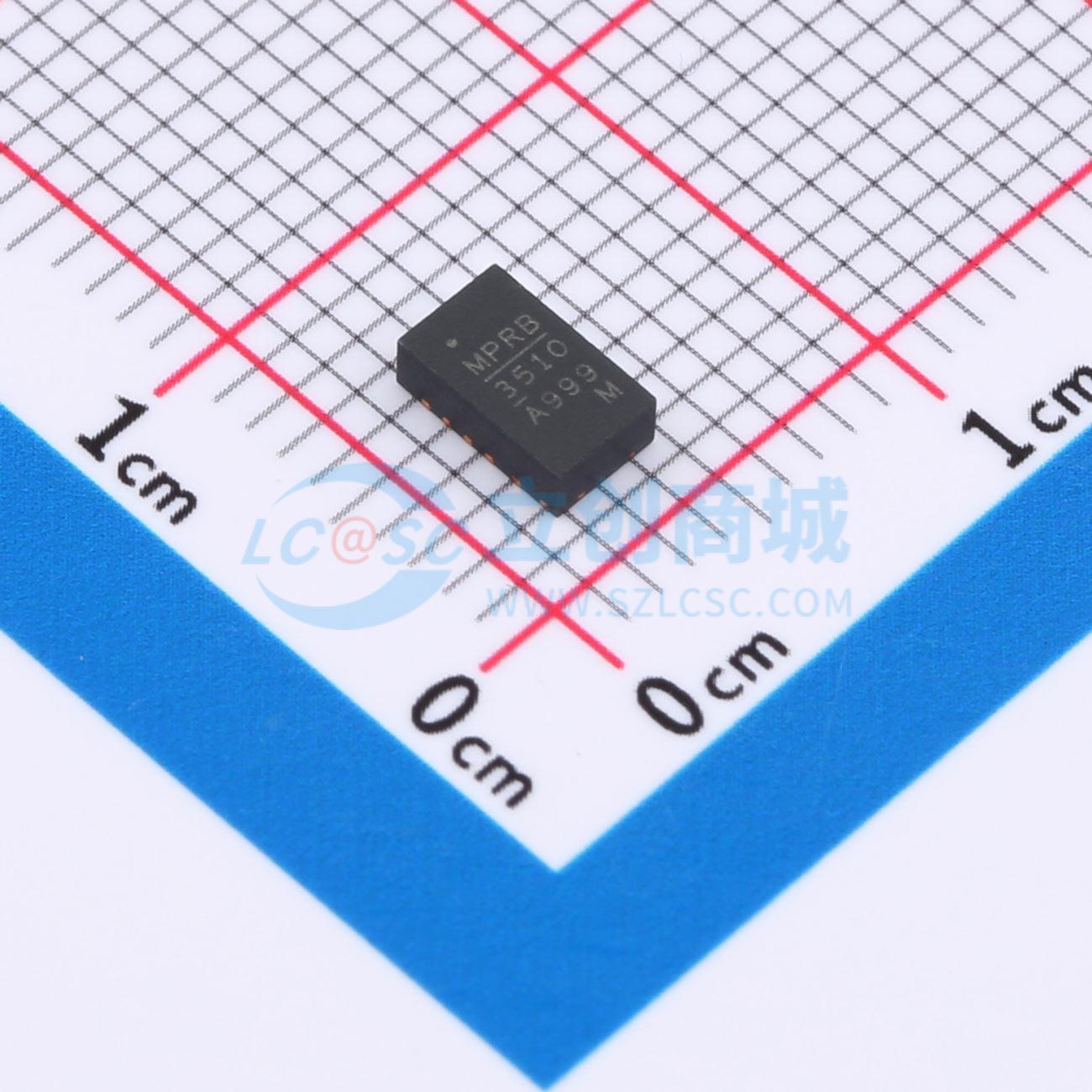

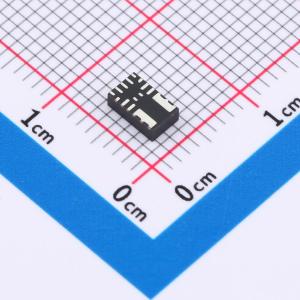

温馨提醒：图片仅供参考，商品以实物为准

MPM3510AGQV-Z

降压型 4.5V~36V 810mV~32V 1.2A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MPM3510A 是一款同步整流降压转换器，内置功率 MOSFET、电感和两个电容。它仅需 4 个外部元件，就能在宽输入电源范围内实现 1.2A 连续输出电流，并具备出色的负载和线性调整率，提供了紧凑的解决方案。MPM3510A 工作在 1.15MHz 开关频率下，可实现快速的负载瞬态响应。全面的保护功能包括过流保护 (OCP) 和热关断 (TSD)。MPM3510A 消除了设计和制造风险，同时显著缩短了产品上市时间。MPM3510A 采用节省空间的 QFN - 19 (3mmx5mmx1.6mm) 封装。
品牌名称: MPS(芯源)
商品型号: MPM3510AGQV-Z
商品编号: C6992851
商品封装: QFN-19(3x5)
包装方式: 编带
商品毛重: 0.038克(g)

商品参数

商品概述

MPM3510A 是一款同步整流降压转换器，内置功率 MOSFET、电感和两个电容。它仅需 4 个外部元件，就能在宽输入电源范围内实现 1.2A 连续输出电流，并具备出色的负载和线性调整率，提供了紧凑的解决方案。MPM3510A 工作在 1.15MHz 开关频率下，可实现快速的负载瞬态响应。全面的保护功能包括过流保护 (OCP) 和热关断 (TSD)。 MPM3510A 消除了设计和制造风险，同时显著缩短了产品上市时间。 MPM3510A 采用节省空间的 QFN - 19 (3mmx5mmx1.6mm) 封装。

商品特性

完整的开关模式电源
4.5V 至 36V 宽工作输入范围
1.2A 连续负载电流
80mΩ/50mΩ 低 RDS(ON) 内部功率 MOSFET
固定 1.15MHz 开关频率
800kHz 至 2MHz 频率同步
轻载时的节能模式
电源正常指示
采用谷值电流检测和打嗝模式的过流保护
热关断
输出可从 0.8V 调节
采用 QFN - 19 (3mmx5mmx1.6mm) 封装
整体解决方案尺寸 6.7mmx6.3mm

应用领域

工业控制
汽车
医疗和成像设备
电信应用
替代 LDO
空间和资源受限的应用
分布式电源系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	4.5V~36V
	输出电压(Vout)	810mV~32V
	输出电流(最大值)	1.2A
	静态电流(Iq)	580uA

	属性	参数值
	开关频率	1.15MHz
	特性	过流保护；过热保护
	长度	5mm
	宽度	3mm
	高度	1.6mm
	工作温度	-40℃~+125℃
