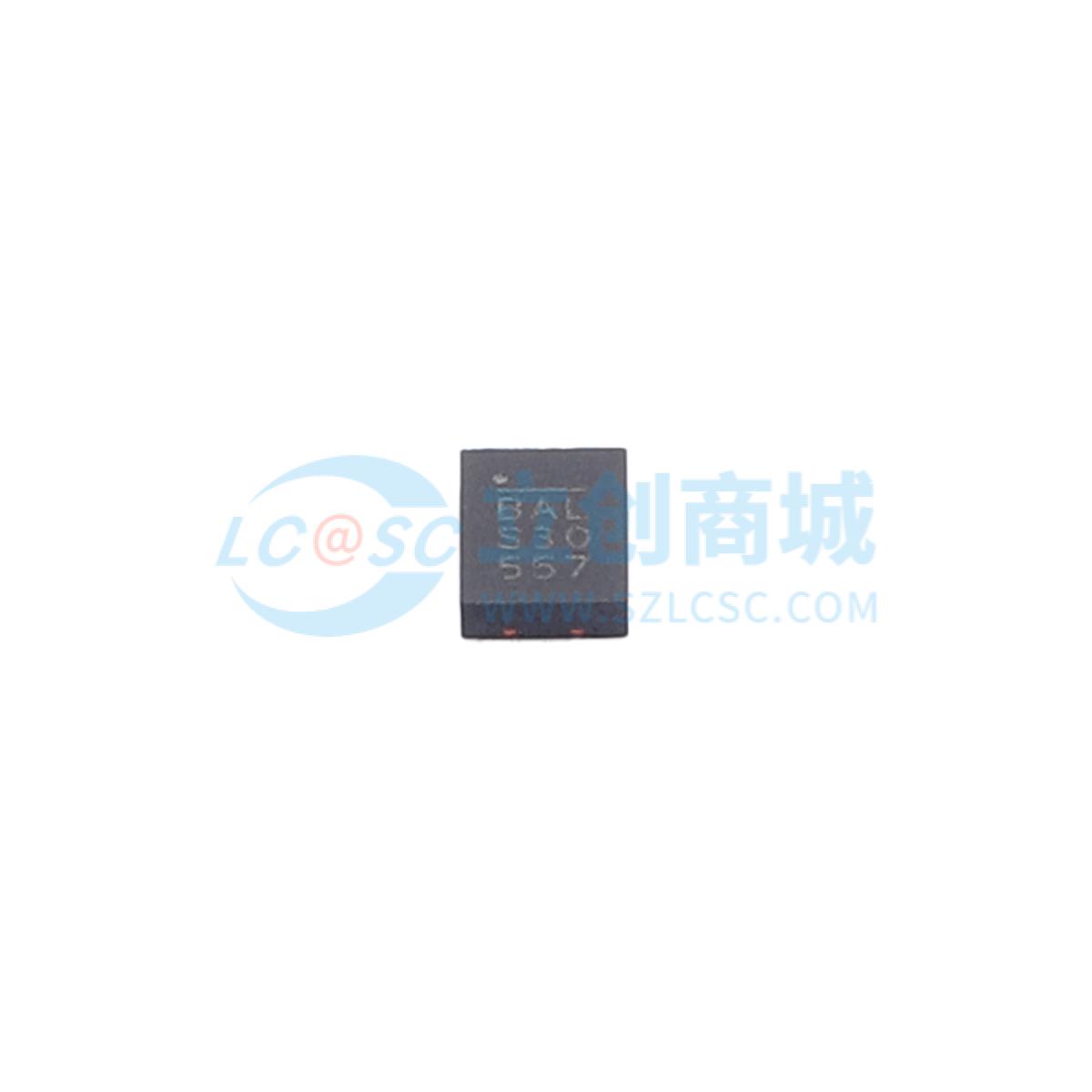

温馨提醒：图片仅供参考，商品以实物为准

MPM3810AGQB-Z

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: MPS(芯源)
商品型号: MPM3810AGQB-Z
商品编号: C6909490
商品封装: QFN-12(2.5x3)
包装方式: 编带
商品毛重: 12.89克(g)

商品参数

参数完善中

商品概述

MPM3810A是一款车规级降压模块转换器，内置功率MOSFET和电感。模块集成的电感简化了电源系统设计，使用简单高效。MPM3810A在2.6V至6V的输入电压范围内可实现1.2A的峰值输出电流，具备出色的负载调整率和线性调整率。输出电压最低可调控至0.6V，仅需要反馈电阻和输入/输出电容即可完成设计。恒定导通时间控制(COT)方案提供快速瞬态响应并简化环路稳定。完整保护功能包括逐周期限流和热关断。MPM3810A适用于广泛的汽车应用，包括小型ECU、摄像头模块、远程信息处理和信息娱乐系统。MPM3810A采用小型表面贴装QFN-12 (2.5mmx3.0mmx0.9mm)封装。

商品特性

支持工业/车规温度等级
宽2.6V至6V工作输入范围
输出电压可调，低至0.6V
峰值输出电流高达1.2A
欠压状态下支持100%占空比
强制连续导通模式(FCCM)
具备EN和电源好(PG)引脚支持电源排序
逐周期过流保护(OCP)
打嗝模式短路保护(SCP)
仅需要四个外部元件:陶瓷电容和反馈分压电阻
提供QFN-12 (2.5mmx3.0mmx0.9mm)封装
整体解决方案尺寸:6mm×3.8mm
符合AEC-Q100标准

应用领域

汽车电子控制单元(ECU)
倒车摄像头
紧急呼叫(E-Call)
远程信息处理
信息娱乐系统
