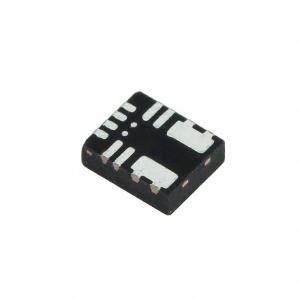

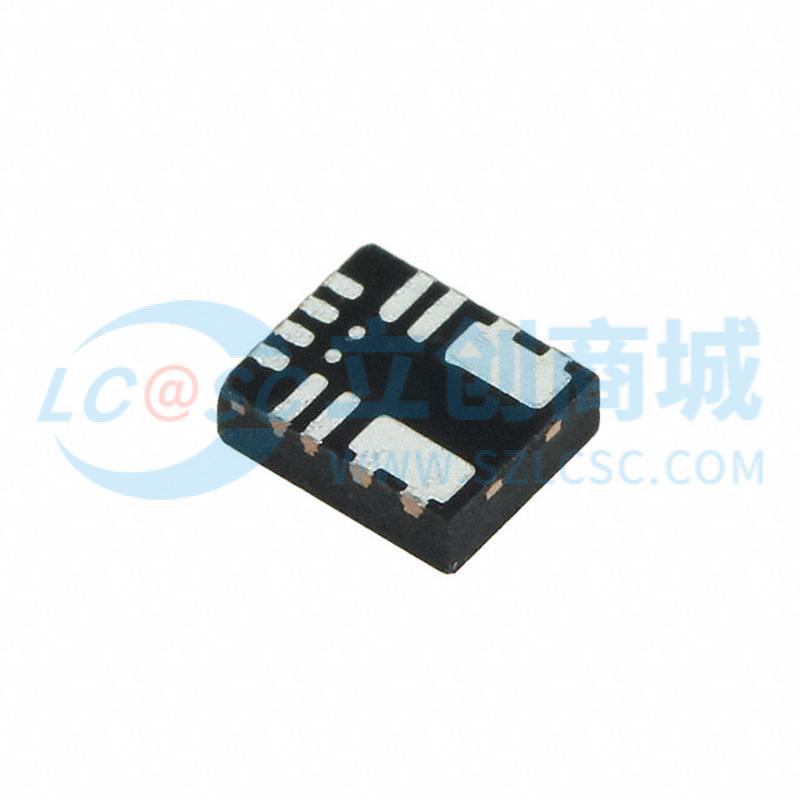

MPM3810GQB-33-Z

降压型 2.5V~6V 3.3V 1.2A

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: MPM3810 是一款内置功率 MOSFET 和电感的降压模块转换器。该模块集成的电感简化了电源系统设计，使用方便且高效。这款 DC-DC 模块采用小型表面贴装 QFN-12（2.5mmx3.0mmx0.9mm）封装，在 2.5V 至 6V 输入电压下可实现 1.2A 峰值输出电流，具有出色的负载和线性调节能力。输出电压可低至 0.6V 稳压。对于可调输出，仅需反馈（FB）电阻以及输入和输出电容即可完成设计。恒定导通时间控制（COT）方案提供快速瞬态响应，且易于实现环路稳定。故障保护功能包括逐周期限流和热关断（TSD）。MPM3810 非常适合广泛的应用，包括高性能 DSP、FPGA、PDA、便携式仪器和存储设备等。
品牌名称: MPS(芯源)
商品型号: MPM3810GQB-33-Z
商品编号: C6909495
商品封装: QFN-12(2.5x3)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

MPM3810 是一款内置功率 MOSFET 和电感的降压模块转换器。该模块集成的电感简化了电源系统设计，使用方便且高效。这款 DC-DC 模块采用小型表面贴装 QFN-12（2.5mmx3.0mmx0.9mm）封装，在 2.5V 至 6V 输入电压下可实现 1.2A 峰值输出电流，具有出色的负载和线性调节能力。输出电压可低至 0.6V 稳压。对于可调输出，仅需反馈（FB）电阻以及输入和输出电容即可完成设计。恒定导通时间控制（COT）方案提供快速瞬态响应，且易于实现环路稳定。故障保护功能包括逐周期限流和热关断（TSD）。 MPM3810 非常适合广泛的应用，包括高性能 DSP、FPGA、PDA、便携式仪器和存储设备等。

商品特性

2.5V 至 6V 宽工作输入范围
0.6V 起的固定和可调输出
QFN-12（2.5mm×3.0mm×0.9mm）封装
整体解决方案尺寸 6mm x 3.8mm
高达 1.2A 峰值输出电流
降压模式下 100%占空比
超低静态电流（IQ）：17μA
使能（EN）和电源正常（Power Good）信号用于电源排序
逐周期过流保护
具有打嗝模式的短路保护
可调输出仅需 4 个外部元件：2 个陶瓷电容和反馈分压电阻
固定输出仅需输入和输出电容

应用领域

低电压 I/O 系统电源
便携式产品的低压差线性稳压器（LDO）替代电源
存储设备（固态硬盘/硬盘）
空间受限的应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	工作电压(Vin)	2.5V~6V
	输出电压(Vout)	3.3V
	输出电流(最大值)	1.2A
	静态电流	17uA

	属性	参数值
	开关频率	3.5MHz
	特性	短路保护；过热保护
	长度	2.5mm
	宽度	3mm
	高度	0.9mm
	工作温度	-40℃~+125℃
