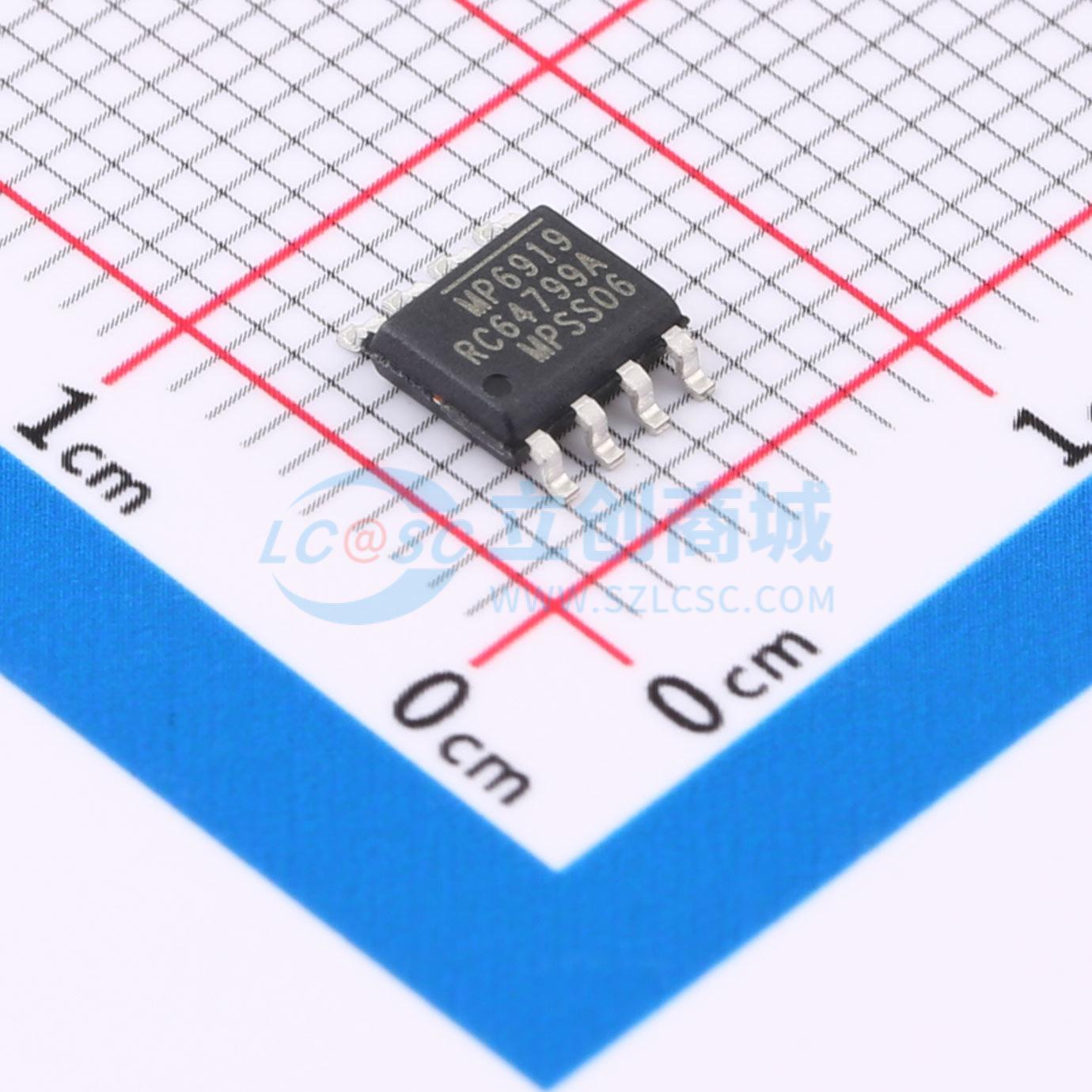

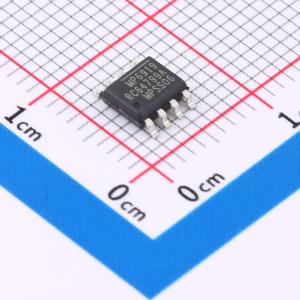

温馨提醒：图片仅供参考，商品以实物为准

MP6919GS-Z

集成MOSFET且无需辅助绕组的CCM/DCM反激式理想二极管

SMT扩展库PCB免费打样

描述: MP6919是一款用于反激式转换器的快速关断智能整流器，集成了一个100V MOSFET。与二极管整流器相比，它具有更高的效率和功率密度。该芯片将内部功率开关的正向压降调节至40mV，并在漏源电压反转之前关断。该器件无需辅助绕组即可自行产生电源电压。这一特性使其适用于对输出电压要求较低的充电器应用，或任何采用高端配置的适配器应用。内部振铃检测电路可防止MP6919在不连续导通模式（DCM）或准谐振操作期间误开启。MP6919采用SOIC - 8封装。
品牌名称: MPS(芯源)
商品型号: MP6919GS-Z
商品编号: C6909290
商品封装: SOIC-8
包装方式: 编带
商品毛重: 1.66克(g)

商品参数

商品概述

MP6919是一款用于反激式转换器的快速关断智能整流器，集成了一个100V MOSFET。与二极管整流器相比，它具有更高的效率和功率密度。该芯片将内部功率开关的正向压降调节至40mV，并在漏源电压反转之前关断。该器件无需辅助绕组即可自行产生电源电压。这一特性使其适用于对输出电压要求较低的充电器应用，或任何采用高端配置的适配器应用。内部振铃检测电路可防止MP6919在不连续导通模式（DCM）或准谐振操作期间误开启。 MP6919采用SOIC - 8封装。

商品特性

集成100V/13mΩ MOSFET
宽输出范围，低至0V
高端或低端整流无需辅助绕组
振铃检测可防止DCM操作期间误开启
符合能源之星标准
静态电流110μA
支持DCM、CCM和准谐振操作
采用SOIC - 8封装

应用领域

笔记本电脑适配器
QC和USB PD充电器
高效反激式转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	理想二极管/ORing控制器
	输入电压(Vin)	4.5V~13V
	反向耐压	100V
	FET类型	内置FET
	栅极驱动电压	6.7V

	属性	参数值
	正向压降(Vf)	55mV
	导通电阻(RDS(on))	16.3mΩ
	静态电流(Iq)	110uA
	工作温度	-40℃~+125℃
