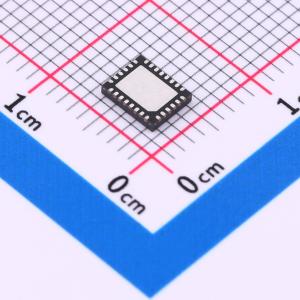

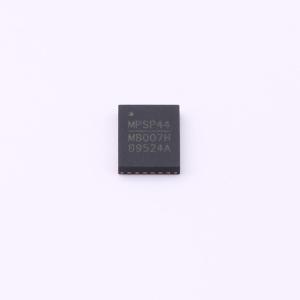

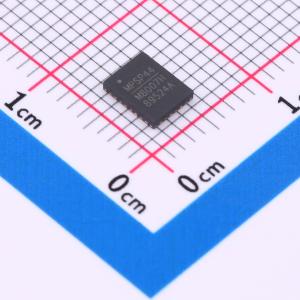

温馨提醒：图片仅供参考，商品以实物为准

MP8007HGV-Z

完全集成、兼容 802.3af 的以太网供电（PoE）受电设备（PD）接口，配备 13W 原边调节反激或降压转换器

SMT扩展库PCB免费打样

描述: MP8007H是一款集成式、符合IEEE 802.3af标准的以太网供电（PoE）受电设备，具备PD接口和电源转换器。它主要用于隔离或非隔离的13W PoE应用。PD接口具备IEEE 802.3af的所有功能，包括检测、分类、120mA浪涌电流、840mA工作电流限制以及一个100V热插拔MOSFET。DC/DC转换器采用固定峰值电流和可变频率的不连续导通模式（DCM）来调节恒定输出电压。反激模式下无需光耦反馈的初级侧调节简化了设计。降压模式可减小非隔离应用的解决方案尺寸。一个180V集成功率MOSFET使该器件适用于各种宽电压应用。该器件的保护功能包括过流保护、过压保护、开路保护和热关断。MP8007H只需极少的外部元件，即可支持PoE-PD应用的前端解决方案。它采用QFN - 28（4mmx5mm）封装。
品牌名称: MPS(芯源)
商品型号: MP8007HGV-Z
商品编号: C6909296
商品封装: QFN-28(4x5)
包装方式: 编带
商品毛重: 0.35克(g)

商品参数

商品概述

MP8007H是一款集成式、符合IEEE 802.3af标准的以太网供电（PoE）受电设备，具备PD接口和电源转换器。它主要用于隔离或非隔离的13W PoE应用。 PD接口具备IEEE 802.3af的所有功能，包括检测、分类、120mA浪涌电流、840mA工作电流限制以及一个100V热插拔MOSFET。 DC/DC转换器采用固定峰值电流和可变频率的不连续导通模式（DCM）来调节恒定输出电压。反激模式下无需光耦反馈的初级侧调节简化了设计。降压模式可减小非隔离应用的解决方案尺寸。一个180V集成功率MOSFET使该器件适用于各种宽电压应用。该器件的保护功能包括过流保护、过压保护、开路保护和热关断。 MP8007H只需极少的外部元件，即可支持PoE-PD应用的前端解决方案。它采用QFN - 28（4mmx5mm）封装。

商品特性

符合802.3af标准
支持13W PoE电源应用
最高300KHz开关频率
100V、0.48Ω PD集成通断开关
120mA PD浪涌电流
840mA PD工作电流限制
辅助适配器或门电源
集成180V开关功率MOSFET
支持无需光耦反馈的初级侧调节反激式电路
支持低端开关降压转换器
高达3A可编程开关电流限制
过流保护（OLP）、过压保护（OVP）、开路保护和热保护
极少的外部元件
采用QFN - 28（4mmx5mm）封装

应用领域

符合IEEE 802.3af标准的设备
安防摄像头
VoIP电话
WLAN接入点
物联网设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	以太网供电(PoE)控制器
	类型	供电设备(PSE)
	支持PoE标准	IEEE 802.3 af(PoE)
	最大功率	13W
	通道数	1

	属性	参数值
	芯片工作电压	5.4V
	晶体管耐压	180V
	限制电流	840mA
	特性	故障保护；过流保护；过压保护
	工作温度	-40℃~+125℃@(TJ)
