温馨提醒：图片仅供参考，商品以实物为准

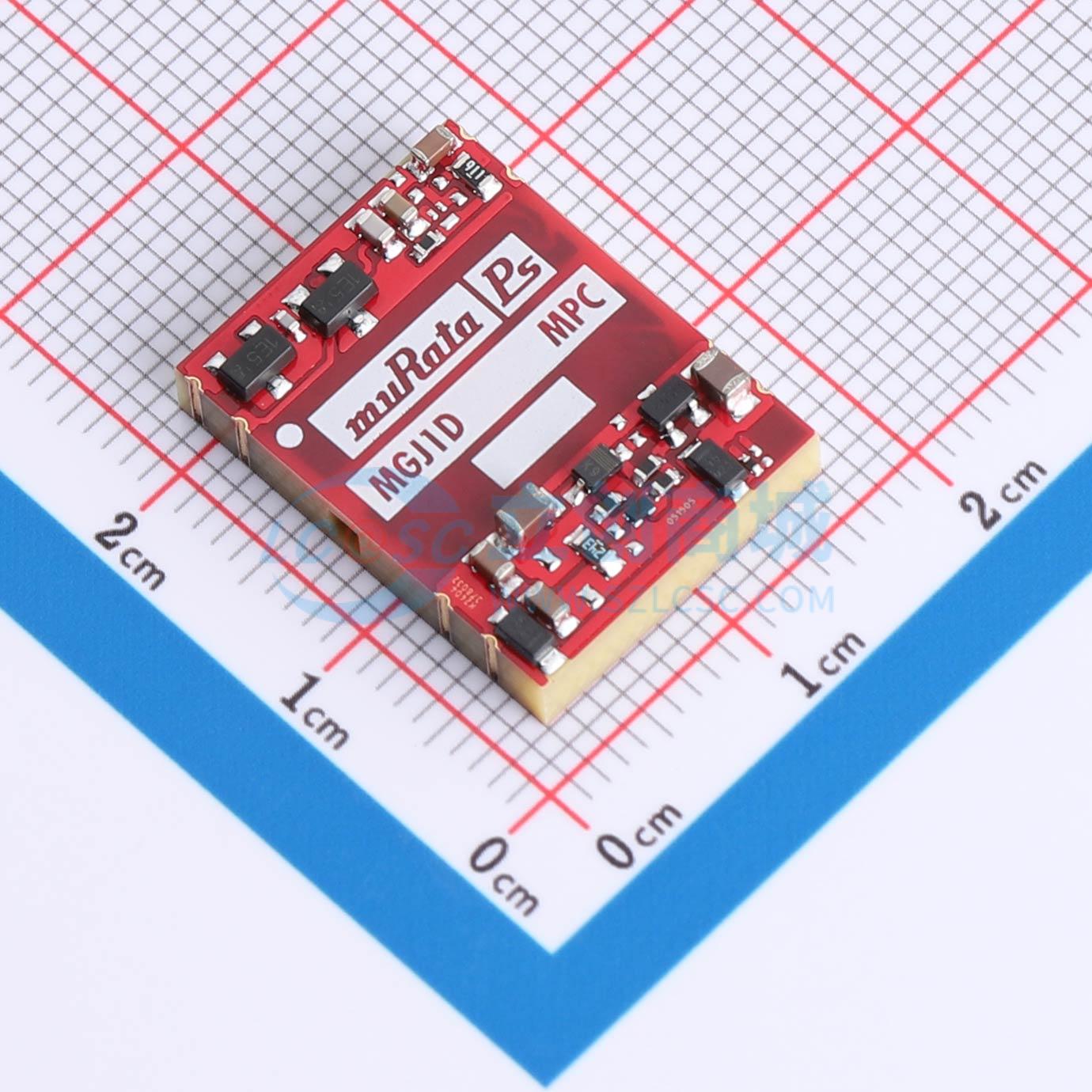

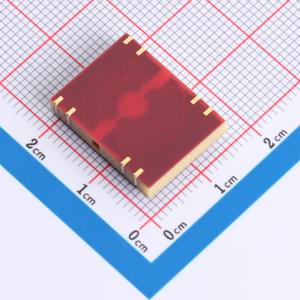

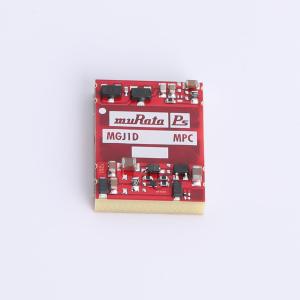

MGJ1D051505MPC-R7
5.7kV直流隔离、1W的SM栅极驱动DC-DC转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 适用于为桥接电路中的IGBT/SiC和MOSFET的“高端”和“低端”栅极驱动电路供电。不对称输出电压的选择可实现最佳驱动水平，以获得最佳系统效率。适用于电机驱动器和逆变器中桥接电路常见的高隔离要求，工业级温度额定值和结构可提供长使用寿命和可靠性。
- 品牌名称
- muRata(村田)
- 商品型号
- MGJ1D051505MPC-R7
- 商品编号
- C6903628
- 商品封装
- SMD-8P
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 类型 | - | |
| 功能类型 | - | |
| 输出通道数 | 2 | |
| 工作电压(Vin) | 4.5V~5.5V | |
| 转换效率 | 63.5% | |
| 输出电压(Vout) | 15V | |
| 输出电压精度 | - | |
| 输出电流(最大值) | 50mA |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | - | |
| 纹波噪声 | 30mVp-p | |
| 开关频率 | 90kHz | |
| 最大容性负载 | - | |
| 工作温度 | -40℃~+105℃ | |
| 长度 | - | |
| 宽度 | - | |
| 高度 | - | |
| 功能特性 | 短路保护；过热保护 |
