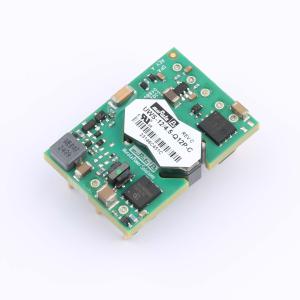

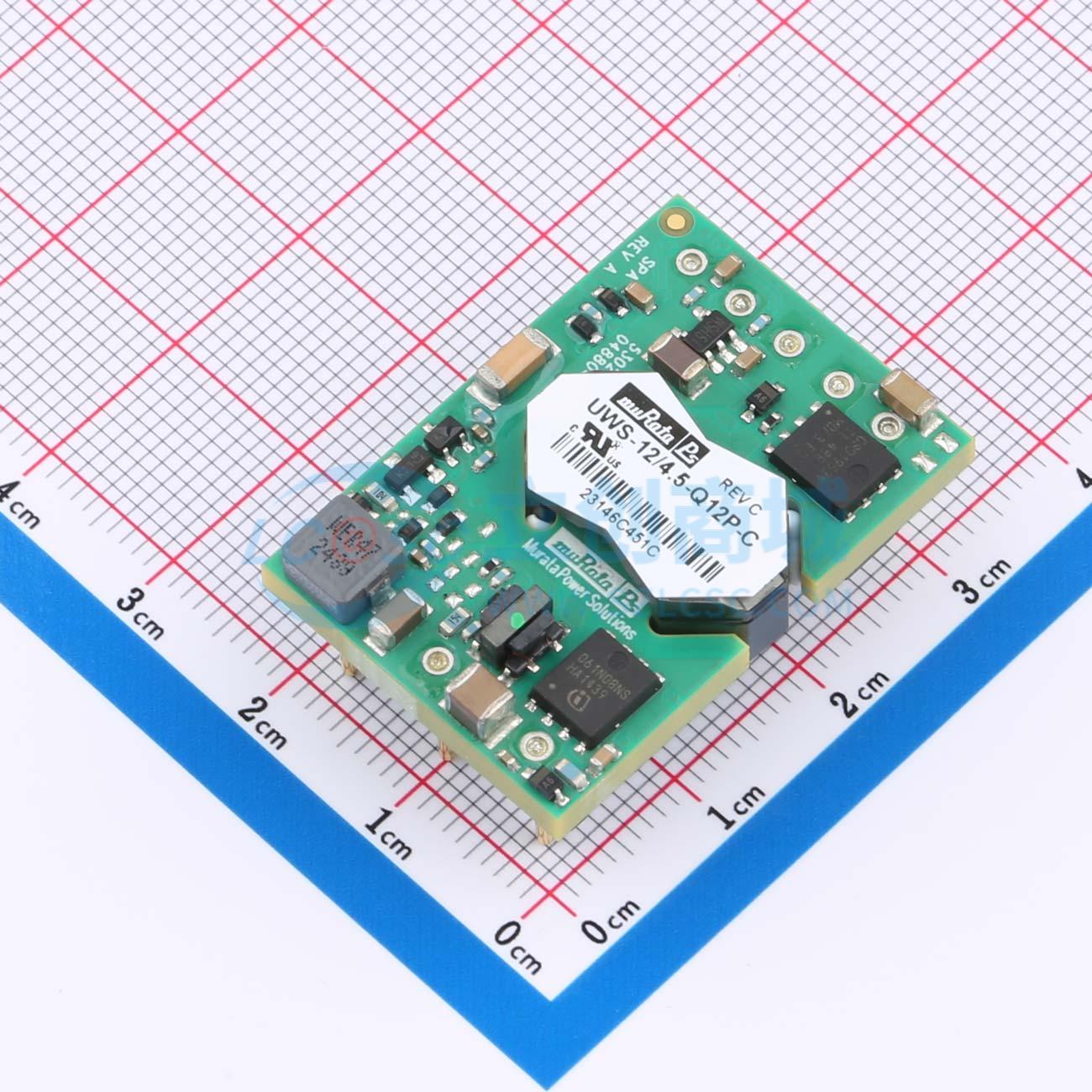

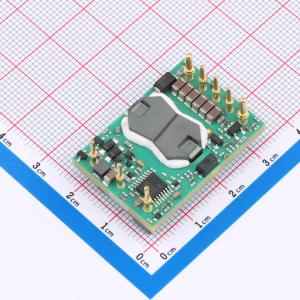

温馨提醒：图片仅供参考，商品以实物为准
UWS-12/4.5-Q12P-C
开放式十六分之一砖、DOSA兼容、宽输入隔离式DC-DC转换器，适用于高电流应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- muRata(村田)
- 商品型号
- UWS-12/4.5-Q12P-C
- 商品编号
- C6907229
- 包装方式
- 托盘
- 商品毛重
- 14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 类型 | 开放型 | |
| 输出通道数 | 1 | |
| 输出功率 | 54W | |
| 工作电压(Vin) | 9V~36V | |
| 转换效率 | 91% | |
| 输出电压(Vout) | 12V | |
| 输出电流(最大值) | 4.5A | |
| 最大容性负载 | 2200uF | |
| 隔离电压(Vrms) | 2.25kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 远端采样补偿；欠压保护；短路保护；过流保护；过压保护；自动故障恢复；过热保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 225kHz；325kHz | |
| 静态电流 | 30mA | |
| 纹波噪声 | 100mVp-p；130mVp-p | |
| 长度 | 33mm | |
| 宽度 | 22.9mm | |
| 高度 | 9.1mm | |
| 稳压类型 | 稳压型 |
商品概述
UWS-Q12系列再次大幅缩小尺寸，降至“十六分之一砖”宽度（0.9英寸），同时仍保持高功率输出和2250伏直流电的完整输入/输出隔离。该转换器系列可接受9至36伏直流输入，并提供固定稳压输出。UWS转换器非常适合移动应用、数据通信和电信应用、手机信号塔、数据中心、服务器群和网络中继器。 UWS输出可进行微调，能快速响应阶跃负载变化，且在容性负载较高时无不良影响。出色的纹波和噪声指标确保与使用CPU、ASIC、可编程逻辑器件和FPGA的电路兼容，无需最小负载。对于需要控制启动/关闭的系统，外部远程开/关控制可使用集电极开路开关晶体管。 UWSQ12系列具备多种自我保护功能，可避免转换器和外部电路出现危险，包括输入欠压关断和过温关断。这些DC-DC转换器的输出采用“打嗝”式自动重启技术进行限流，且输出可承受无限期短路。其他特性还包括输出过压保护和反向导通消除。 同步反激拓扑结构实现了高效率，减少了热量积聚，可实现“无风扇”运行。
应用领域
- 移动应用
- 数据通信和电信应用
- 手机信号塔
- 数据中心
- 服务器群
- 网络中继器
