TM7705

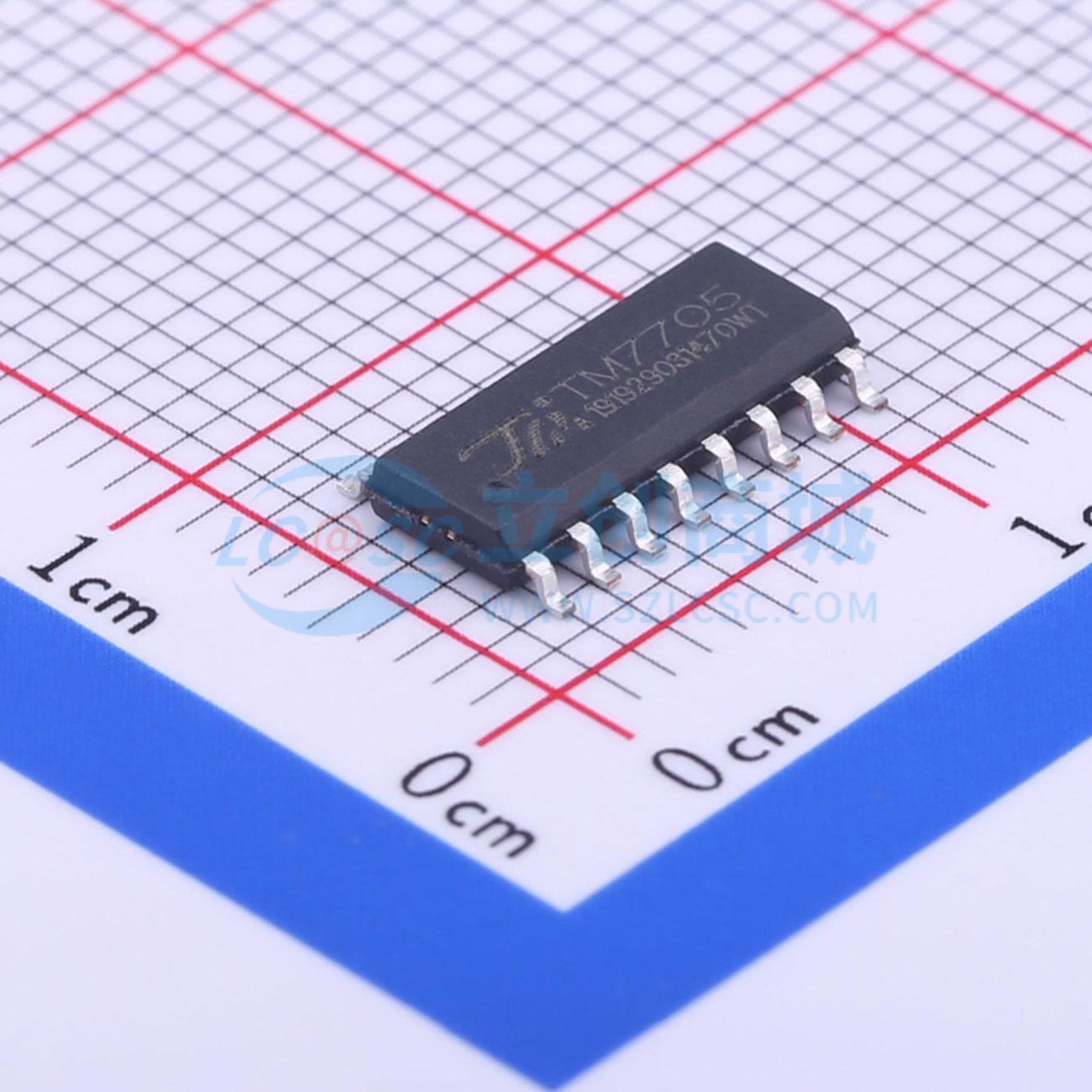

TM7705是应用于低频测量的2/3通道的模拟前端。该器件可以接受直接来自传感器的低电平的输入信号，然后产生串行的数字输出。利用Σ-Δ转换技术实现了16位无丢失代码性能。选定的输入信号被送到一个基于模拟调制器的增益可编程专用前端。片内数字滤波器处理调制器的输出信号。通过片内控制寄存器可调节滤波器的截止点和输出更新速率，从而对数字滤波器的第一个陷波进行编程。 TM7705只需2.7~3.3V或4.75~5.25V单电源。TM7705是双通道全差分模拟输入，带有一个差分基准输入。当电源电压为5V、基准电压为2.5V时，该器件都可将输入信号范围从0~+20mV到0~+2.5V的信号进行处理。还可处理±20mV~±2.5V的双极性输入信号，对于TM7705是以AIN（-）输入端为参考点。当电源电压为3V、基准电压为1.225V时，可处理0~+10mV到0~+1.225V的单极性输入信号，它的双极性输入信号范围是±70mV到±1.225V。因此，TM7705可以实现2/3通道系统所有信号的调理和转换。 TM7705是用于智能系统、微控制器系统和基于DSP系统的理想产品。其串行接口可配臵为三线接口。增益值、信号极性以及更新速率的选择可用串行输入口由软件来配臵。该器件还包括自校准和系统校准选项，以消除器件本身或系统的增益和偏移误差。 CMOS结构确保器件具有极低功耗，掉电模式减少等待时的功耗至20μV（典型值）。TM7705采用16脚塑料双列直插（DIP）、16脚宽体（0.3英寸）SOIC、16脚TSSOP、16脚SOP和16脚SSOP封装。

• 2个全差分输入通道的ADC16位无丢失代码0.003%非线性可编程增益前端
• 增益：1~128
• 三线串行接口
• 有对模拟输入缓冲的能力
• 2.7~3.3V或4.75~5.25V工作电压，3V电压时，最大功耗为1mW
• 等待电流的最大值为8μA
• 16脚DIP、SOIC(宽体)、TSSOP、SOP和SSOP封装

• 智能系统
• 微控制器系统
• 基于DSP系统
