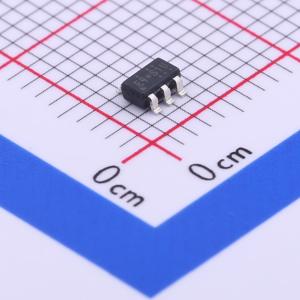

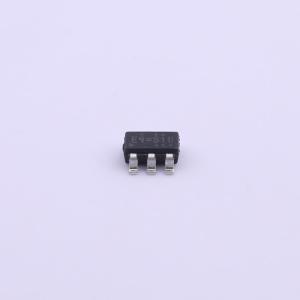

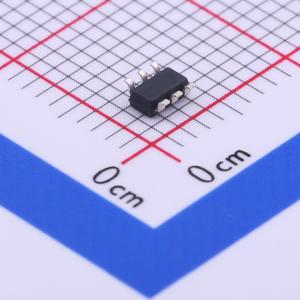

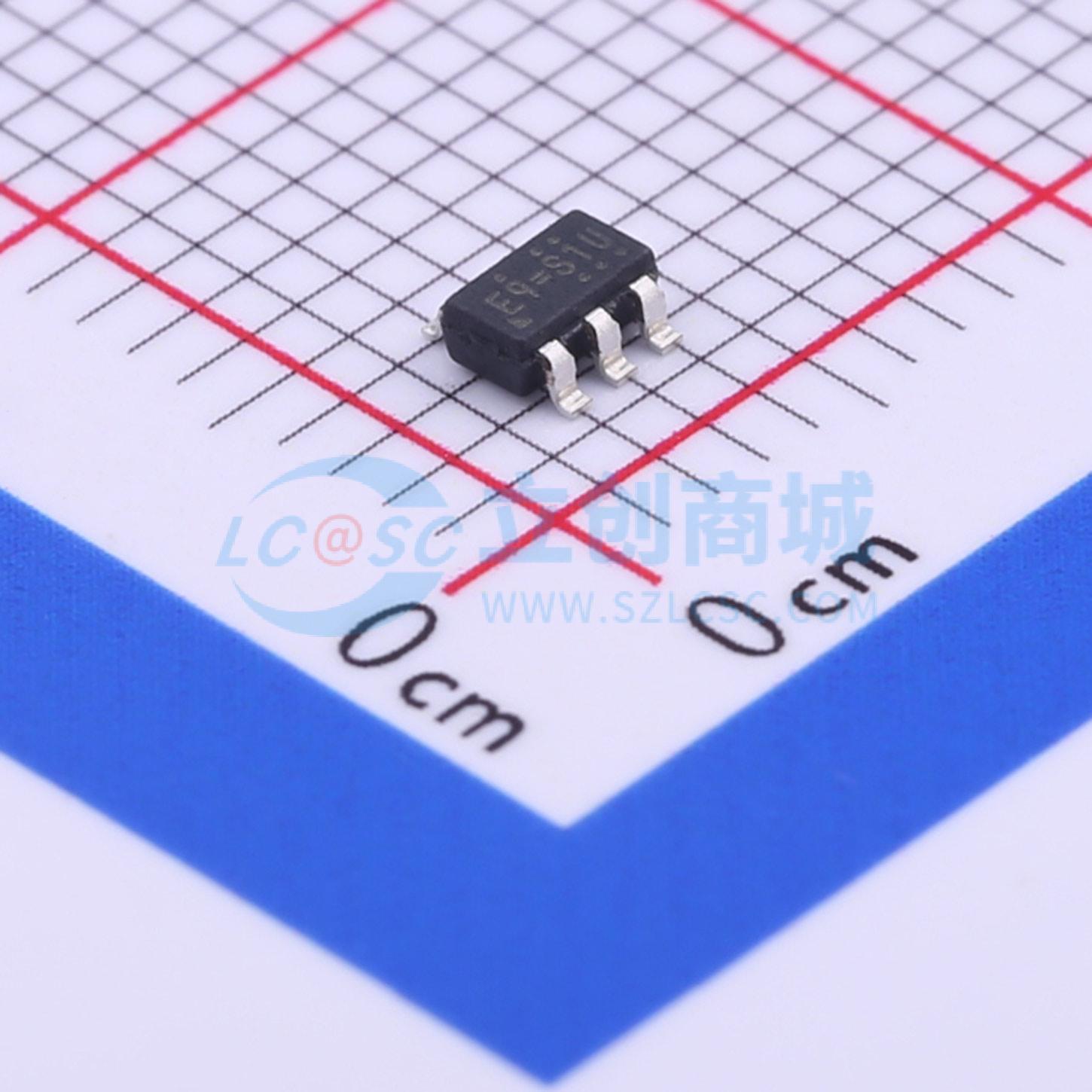

RT8258GE
1.2A, 24V, 700kHz降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT8258是一款高压降压转换器,支持4.5V至24V的输入电压范围,最大输出电流为1.2A,输出电压范围为0.8V至15V,固定开关频率为700kHz,内置0.3Ω功率MOSFET开关,具有周期限流和热关断保护功能。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT8258GE
- 商品编号
- C77574
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~24V | |
| 输出电压 | 800mV~15V | |
| 输出电流 | 1.2A | |
| 开关频率 | 700kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 550uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
RT8258是一款高压降压转换器，可支持4.5V至24V的输入电压范围，输出电流最高可达1.2A。电流模式操作可实现快速瞬态响应，并简化环路稳定设计。 该芯片还具备逐周期限流和热关断保护等保护功能。RT8258提供SOT - 23 - 6和TSOT - 23 - 6封装。
商品特性
- 宽工作输入电压范围：4.5V至24V
- 可调输出电压范围：0.8V至15V
- 1.2A输出电流
- 0.3Ω内部功率MOSFET开关
- 最高效率达92%
- 700kHz固定开关频率
- 使用低ESR输出陶瓷电容可保持稳定
- 热关断保护
- 逐周期过流保护
- 符合RoHS标准且无卤
应用领域
- 分布式电源系统
- 电池充电器
- 线性稳压器的预稳压器
- WLED驱动器
