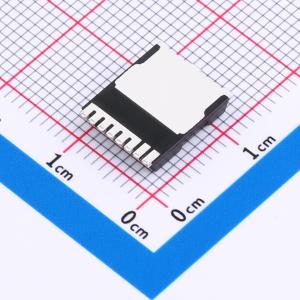

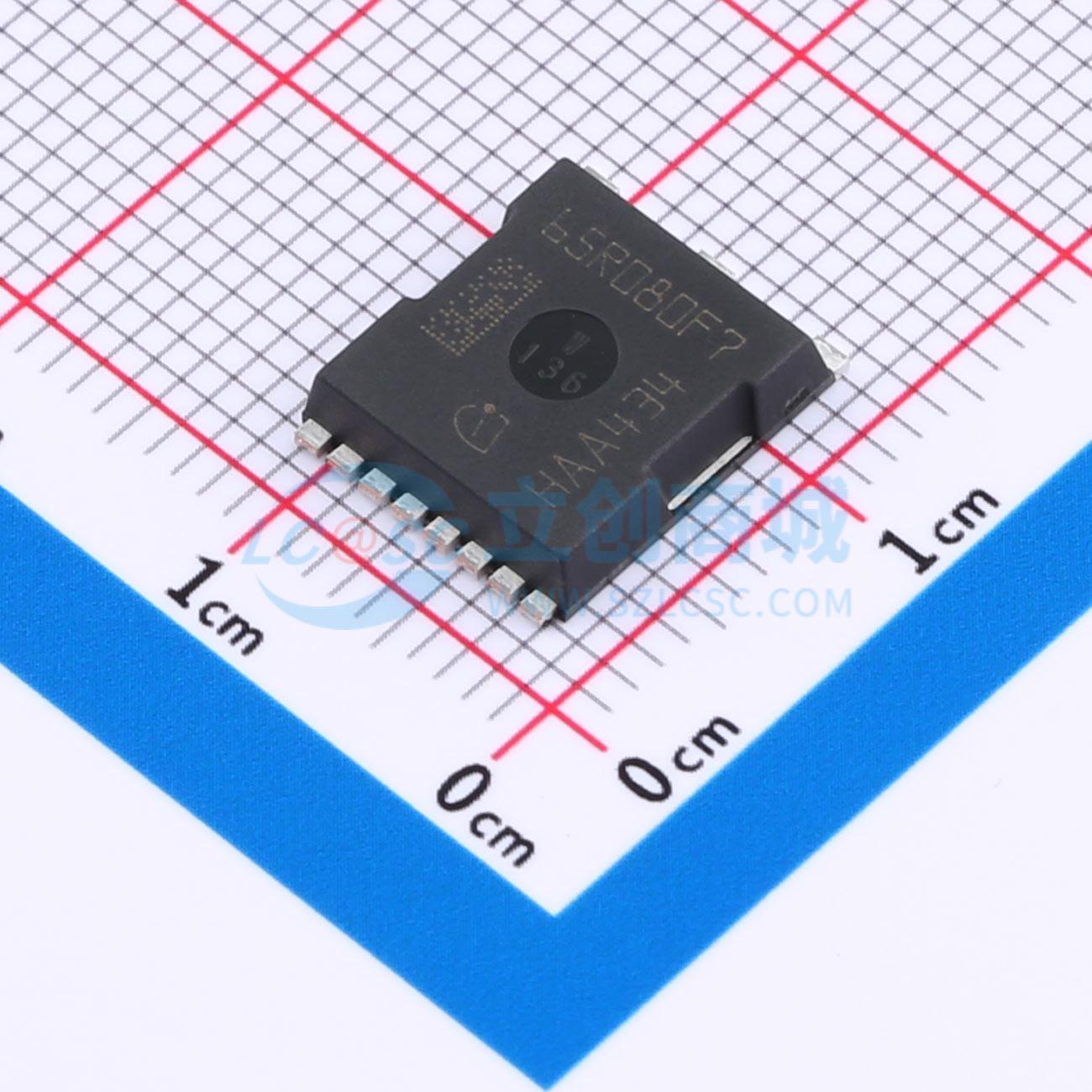

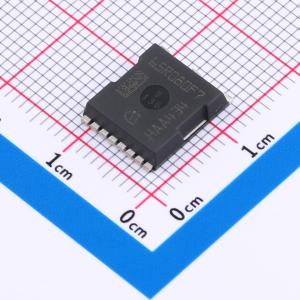

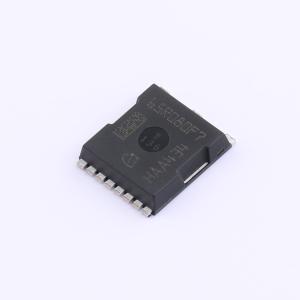

温馨提醒：图片仅供参考，商品以实物为准
IPT65R080CFD7XTMA1
650V CoolMOSTM CFD7超结功率器件
- 描述
- 最新的650V产品扩展了CFD7系列的电压等级，是650V CoolMOS™ CFD2的继任者。由于改进了开关性能和出色的热性能，该产品在谐振开关拓扑（如LLC和移相全桥 (ZVS)）中提供了最高效率。作为英飞凌快速体二极管产品组合的一部分，这个新产品系列将快速开关技术的所有优势与卓越的硬换向稳健性相结合。该技术满足了最高的效率和可靠性标准，并且支持高功率密度解决方案。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IPT65R080CFD7XTMA1
- 商品编号
- C6883725
- 商品封装
- HSOF-8
- 包装方式
- 编带
- 商品毛重
- 0.88克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 34A | |
| 导通电阻(RDS(on)) | 67mΩ@10V | |
| 耗散功率(Pd) | 201W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 50nC@10V | |
| 输入电容(Ciss) | 2.513nF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 40pF |
商品概述
最新的650 V CoolMOS CFD7扩展了CFD7系列的电压等级,是650 V CoolMOS CFD2的换代产品。凭借改进的开关性能和出色的热性能,650 V CoolMOS CFD7在谐振开关拓扑(如LLC和移相全桥(ZVS))中实现了最高效率。作为英飞凌快速体二极管产品组合的一部分,这个新产品系列融合了快速开关技术的所有优势以及卓越的硬换相鲁棒性。CoolMOS CFD7技术符合最高的效率和可靠性标准,并且支持高功率密度解决方案。
商品特性
- 超快体二极管
- 650 V击穿电压
- 同类最佳的RDS(on)
- 降低开关损耗
- RDS(on)随温度变化小
应用领域
- 针对移相全桥(ZVS)、LLC应用进行优化 - 服务器、电信、电动汽车充电、太阳能
