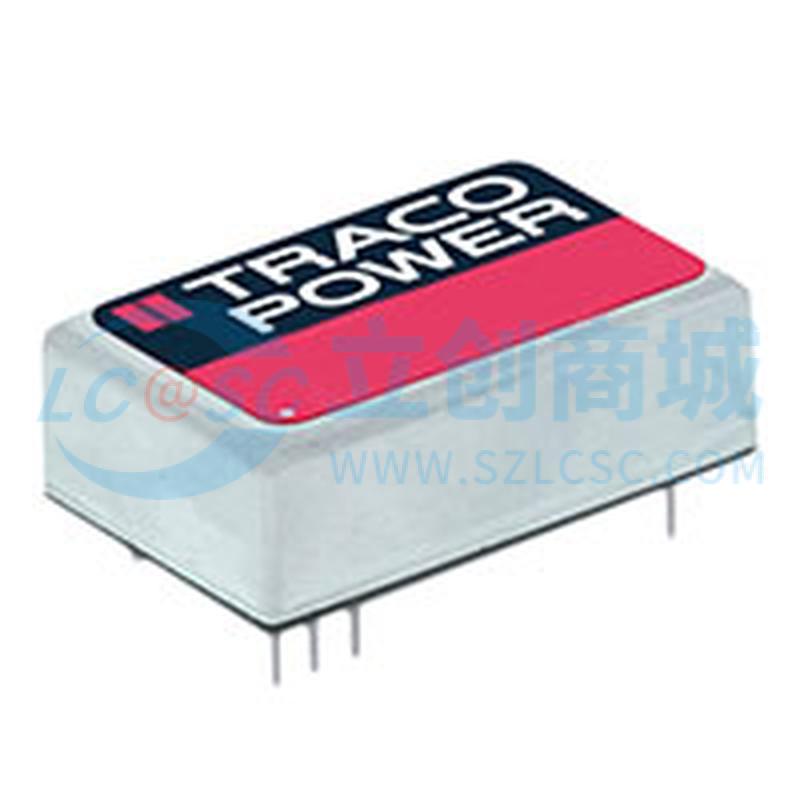

温馨提醒：图片仅供参考，商品以实物为准
THD 10-2422N
隔离式高性能10W DC/DC转换器，内置过压保护和EMI滤波器，全SMD设计，可靠性高、寿命长
- 品牌名称
- TRACO POWER
- 商品型号
- THD 10-2422N
- 商品编号
- C6879924
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 类型 | 塑封型 | |
| 输出通道数 | 2 | |
| 输出功率 | 10W | |
| 工作电压(Vin) | 18V~36V | |
| 转换效率 | 88% | |
| 输出电压(Vout) | ±12V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流(最大值) | 416mA | |
| 最大容性负载 | 220uF | |
| 隔离电压(Vrms) | 1.5kV | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 330kHz | |
| 静态电流 | 15mA | |
| 纹波噪声 | 100mVp-p |
商品概述
THD 10N 系列是一系列采用薄型 DIL-24 封装、具备标准行业引脚排列的隔离式高性能 10W DC/DC 转换器。该产品的其他特性包括内置过压保护和内部 EMI 滤波器，以符合 EN 55032 A 级标准。全贴片设计且仅使用陶瓷电容器，确保了高可靠性和长产品寿命。
商品特性
- 宽 2:1 输入电压范围
- 内部 EMI 滤波器无需外部组件即可符合 EN 55032 A 级标准
- 高效率可达 89 - 90%
- 工作温度范围为 -40℃ 至 +85℃
- 输入/输出隔离 1500 VDC
- 过载保护
- 内置过压保护
- 全贴片设计且仅使用陶瓷电容器
应用领域
- 工业电子
- 仪器仪表
- 数据通信系统
- PCB 空间有限的电池供电设备
