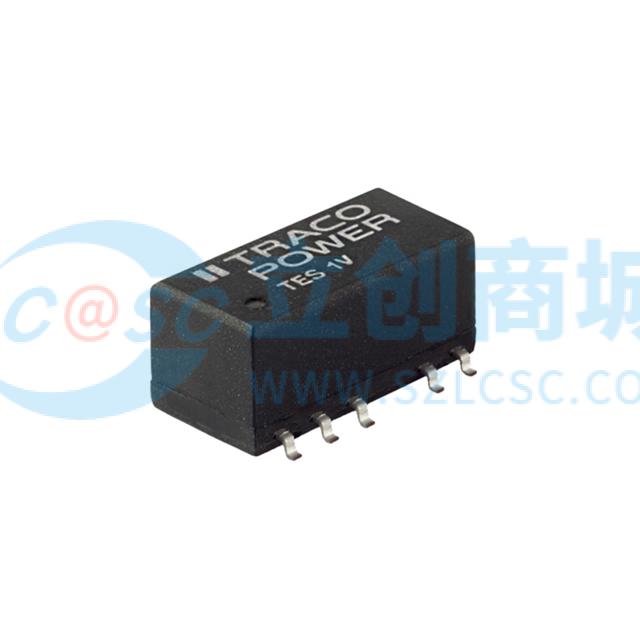

TES 1-2423V
小尺寸SMD封装、高隔离的1W DC/DC转换器，适用于工业和电信领域的板级电源分配
- 品牌名称
- TRACO POWER
- 商品型号
- TES 1-2423V
- 商品编号
- C6880735
- 商品封装
- SMD,16.3x8mm
- 包装方式
- 管装
- 商品毛重
- 4.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 2 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 21.6V~26.4V | |
| 转换效率 | 79% | |
| 输出电压(Vout) | ±15V | |
| 输出电流(最大值) | 34mA；34mA | |
| 最大容性负载 | 2.2uF；2.2uF |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 3kV | |
| 功能特性 | 短路保护；轻载高效模式；自动故障恢复 | |
| 工作温度 | -40℃~+90℃ | |
| 开关频率 | 100kHz | |
| 静态电流 | 8mA | |
| 纹波噪声 | 100mVp-p | |
| 稳压类型 | 非稳压型 |
