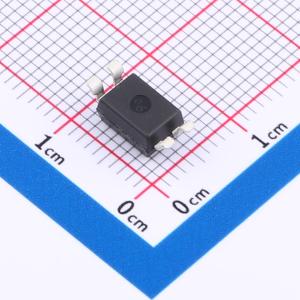

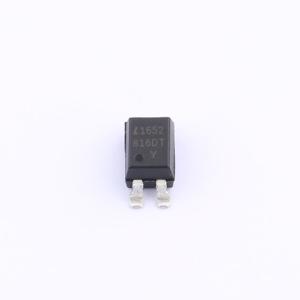

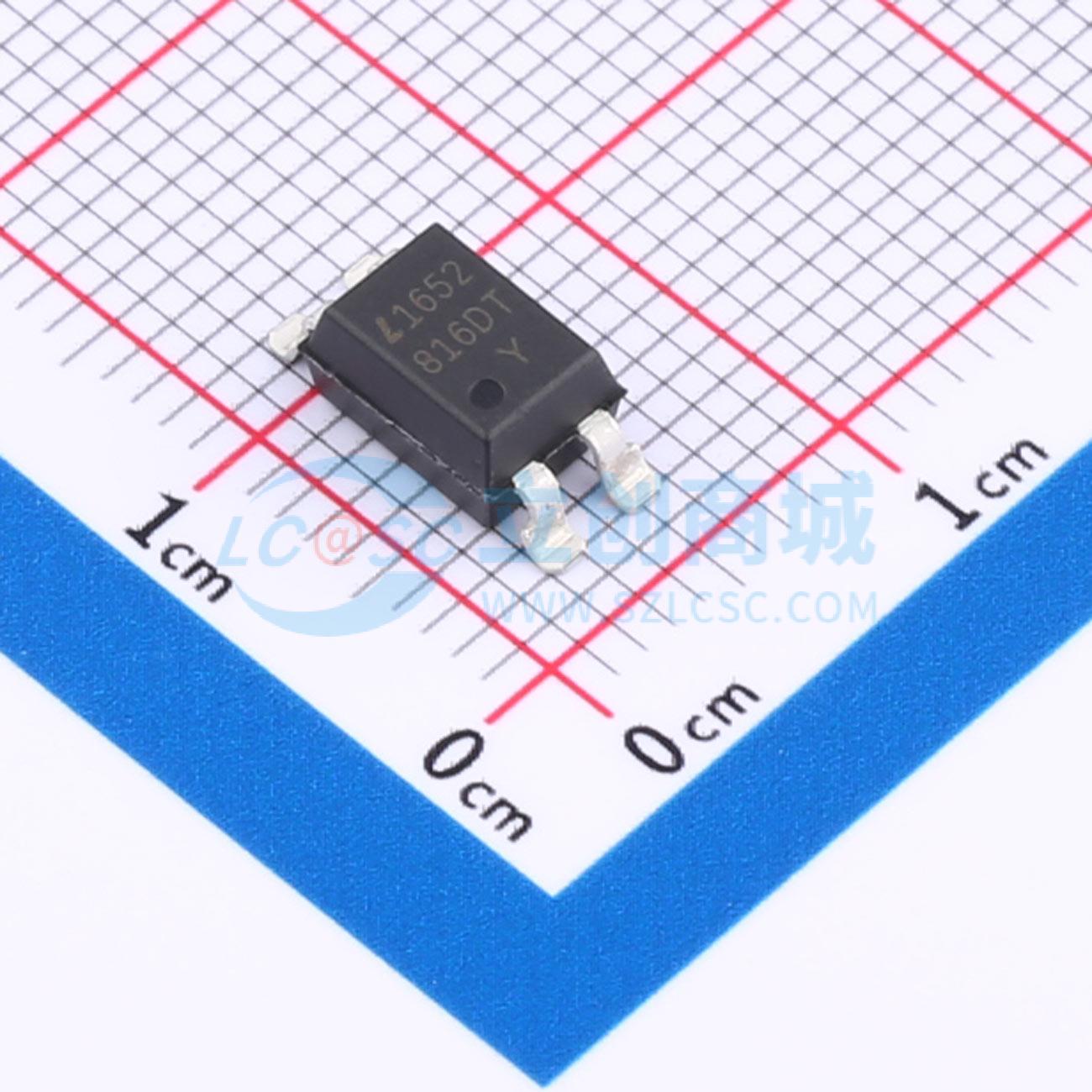

SL816S-C
DC 5kV
- 描述
- SL816系列包含一个与光电晶体管光耦合的红外发光二极管。它采用4引脚双列直插式封装（DIP）和表面贴装器件（SMD）封装。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SL816S-C
- 商品编号
- C6800605
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 0.61675克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA | |
| 上升时间(tr) | 4us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
商品概述
SL816系列包含一个与光电晶体管光耦合的红外发光二极管。 它采用4引脚DIP和SMD封装。
商品特性
- 电流传输比（CTR：IF = 5mA、VCE = 5V时，最小值为50%）
- 输入与输出之间具有高隔离电压（Viso = 5000 Vrms）
- 紧凑型双列直插式封装SL - 816：单通道类型
- 无铅
应用领域
- 计算机终端
- 系统设备、测量仪器
- 寄存器、复印机、自动售货机
- 盒式录音机
- 家用电器，如暖风机等
- 不同电位和阻抗电路之间的信号传输
