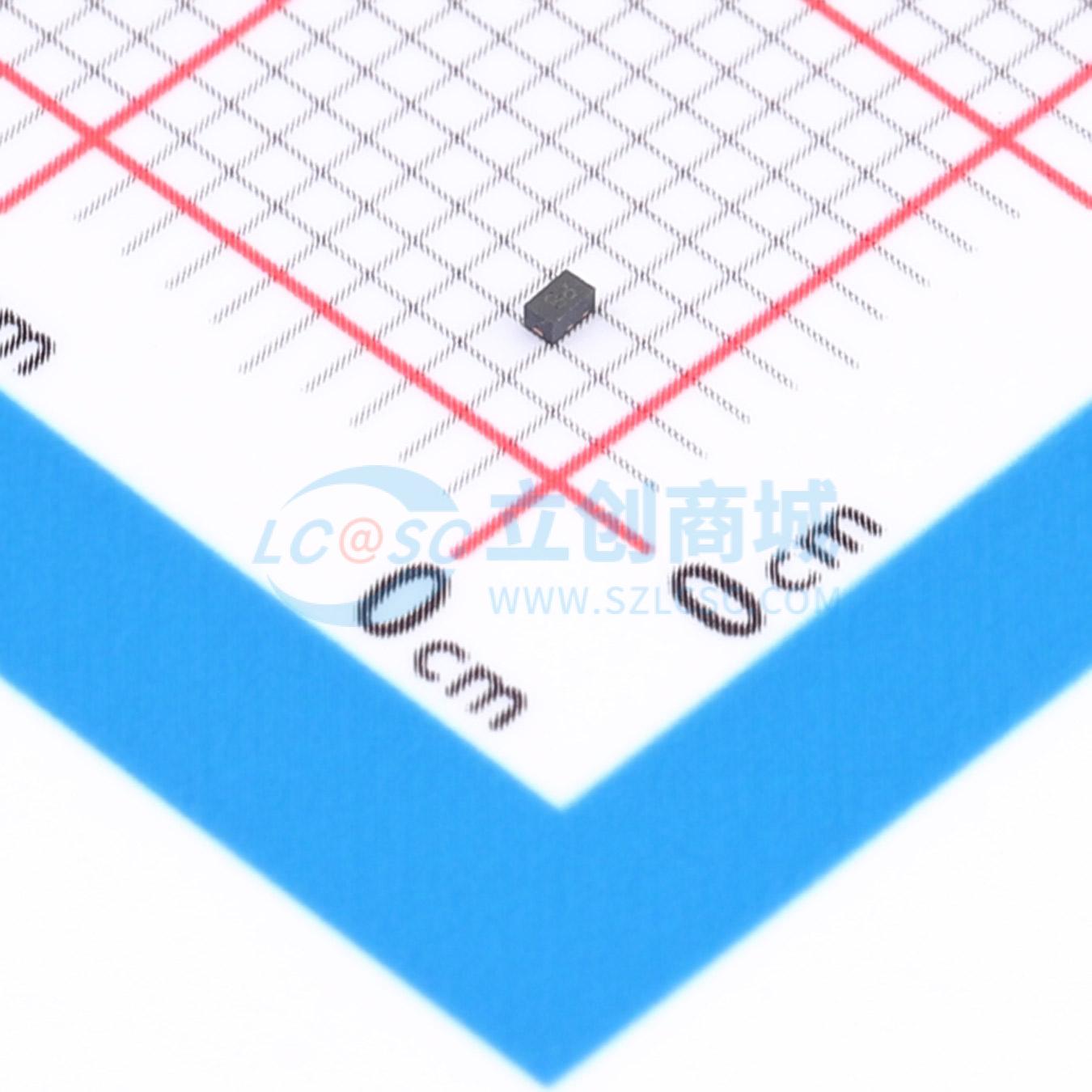

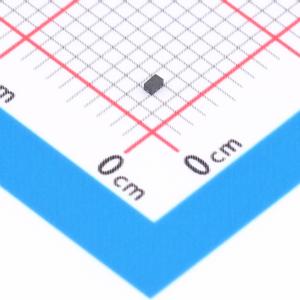

温馨提醒：图片仅供参考，商品以实物为准
SL0521PZ
TVS 5V截止 峰值浪涌电流：4A@8/20us
- 描述
- SL0521PZ是一款低电容瞬态电压抑制器（TVS），旨在为数据、控制或电源线提供静电放电（ESD）保护。SL0521PZ的最大电容为15pF，用于保护对寄生敏感的系统免受过压和过流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级（±15KV空气放电、±8KV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A，5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。SL0521PZ采用超小型DFN1006封装。每个SL0521PZ器件可保护一条数据线，为系统设计人员在空间有限的情况下保护单条数据线提供了灵活性。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SL0521PZ
- 商品编号
- C6800602
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.01108克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 60W@8/20us | |
| 击穿电压 | 5.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 15pF |
商品概述
SL0521PZ是一款低电容瞬态电压抑制器（TVS），旨在为数据、控制或电源线提供静电放电（ESD）保护。SL0521PZ的最大电容为15pF，用于保护对寄生敏感的系统免受过压和过流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级（±15KV空气放电、±8KV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A，5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。SL0521PZ采用超小型DFN1006封装。每个SL0521PZ器件可保护一条数据线，为系统设计人员在空间有限的情况下保护单条数据线提供了灵活性。
商品特性
- 为高速数据线提供瞬态保护：IEC 61000 - 4 - 2（ESD）±15kV（空气放电）、±8kV（接触放电）；IEC 61000 - 4 - 4（EFT）40A（5/50 ns）；电缆放电事件（CDE）
- 针对高速线路优化的封装
- 超小型封装（1.0mmx0.6mmx0.4mm）
- 保护一条数据、控制或电源线
- 低电容
- 低漏电流
- 低钳位电压
- 每个I/O引脚可承受1000次以上±8KV接触放电的ESD冲击
应用领域
- 便携式电子设备
- 台式机、服务器和笔记本电脑
- 手机
- MP3端口
- 数字端口
- 用户识别模块（SIM）卡
