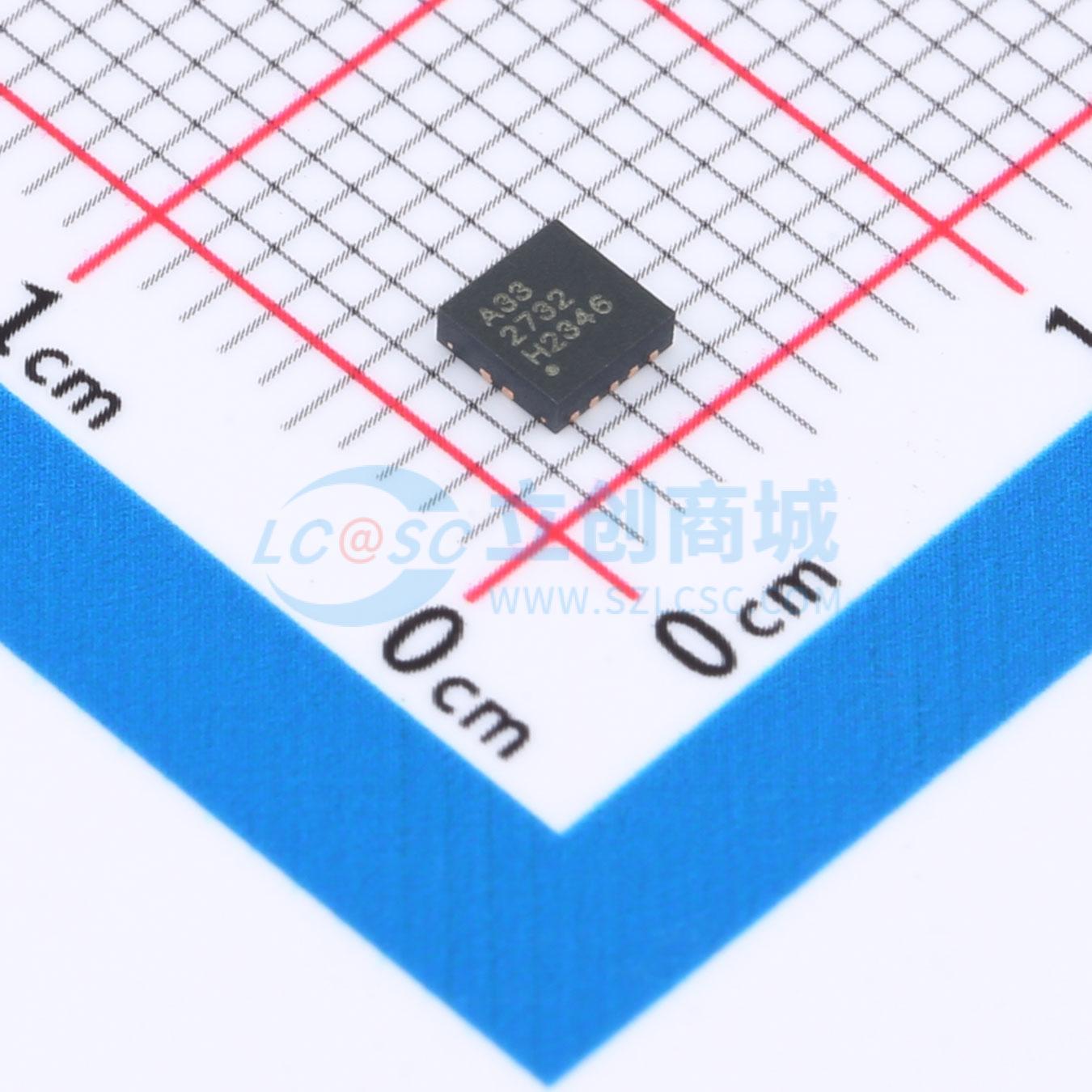

温馨提醒：图片仅供参考，商品以实物为准
2ED2732S01GXTMA1
160V 高低侧 SOl 栅极驱动器，集成自举二极管
- 描述
- 是一款基于SOI的160V栅极驱动器，专为半桥无刷直流电机驱动应用而设计。集成自举二极管用于为高端电源供电，对自举电容器进行充电。保护功能包括Vcc和VB引脚上的欠压锁定。输出驱动器具有一个高脉冲电流缓冲级，旨在实现最小的驱动器交叉导通。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- 2ED2732S01GXTMA1
- 商品编号
- C6798610
- 商品封装
- VSON-10(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.054克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边；高边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 2A | |
| 拉电流(IOH) | 1A | |
| 工作电压 | 7V~18V | |
| 上升时间(tr) | 20ns | |
| 下降时间(tf) | 15ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 50ns | |
| 传播延迟 tpHL | 50ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV | |
| 静态电流(Iq) | 85uA | |
| 功能特性 | 内置自举二极管；交错导通保护 |
商品概述
2ED2732S01G是一款基于SOI的160V栅极驱动器，专为半桥无刷直流电机驱动应用而设计。集成的自举二极管用于为高端电源供电，对自举电容充电。保护功能包括Vcc和VB引脚的欠压锁定。输出驱动器具有高脉冲电流缓冲级，旨在最大程度减少驱动器的交叉导通。
商品特性
- 自举电压（VB节点）为+160V
- 浮动通道专为自举操作而设计
- 集成低导通电阻、超快速自举二极管
- 高端和低端均有独立的欠压锁定
- 带迟滞的施密特触发器输入
- 集成短脉冲/噪声抑制输入滤波器
- 带迟滞的施密特触发器输入
- 3.3V、5V输入逻辑兼容，输出与输入同相
- 采用3×3mm小尺寸VSON10封装
- 2kV HBM ESD，符合RoHS标准
应用领域
- N沟道MOSFET通用高端、低端栅极驱动器
- 机器人和工厂自动化中的伺服驱动器
- 通用低压驱动器或逆变器
- 电动滑板车、电动自行车和其他非汽车级电动车辆（LSEV）
- 电池供电的小型家用电器（SHA）
