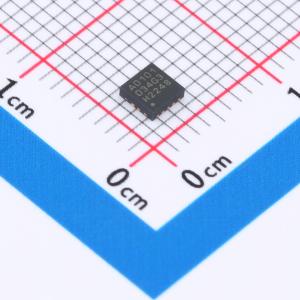

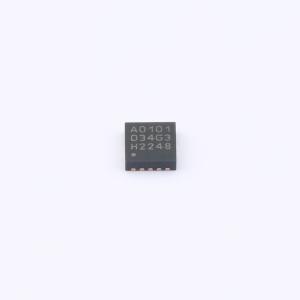

2EDL8034G3CXTMA1

120V boot，3A/4A，结隔离高低侧栅极驱动IC

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 设计用于半桥配置中驱动高端和低端 MOSFET。浮动高端驱动器能够驱动工作电压高达 120V 自举电压的高端 MOSFET。版本 4 提供完整的 4A 电流能力，而版本 3 提供 3A。高端偏置电压使用集成自举二极管通过自举技术生成。驱动器的输入与 TTL 逻辑兼容，能够承受从 -10V 到 20V 的输入共模摆幅。独立输入允许独立控制高端和低端域。高端和低端电源上的欠压锁定 (UVLO) 在电源不足的情况下强制相应输出为低电平。有 SON-8 引脚 4mm×4mm、SON-10 引脚 4mm×4mm 和 SON-10 引脚 3mm×3mm 封装。
品牌名称: Infineon(英飞凌)
商品型号: 2EDL8034G3CXTMA1
商品编号: C6798612
商品封装: PG-VSON-10-4
包装方式: 编带
商品毛重: 0.51克(g)

商品参数

	属性	参数值
	传播延迟 tpLH	33ns
	传播延迟 tpHL	33ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
	输入高电平(VIH)	1.8V~2.9V
	输入低电平(VIL)	1V~2.1V
	静态电流(Iq)	290uA
	功能特性	使能关断；内置自举二极管

商品概述

2EDL803x 设计用于在半桥配置中驱动高端和低端 MOSFET。浮动高端驱动器能够驱动工作在高达 120V 自举电压的高端 MOSFET。版本 4 提供完整的 4A 电流能力，而版本 3 提供 3A。高端偏置电压使用集成自举二极管通过自举技术产生。驱动器的输入与 TTL 逻辑兼容，能够承受从 -10V 到 20V 的输入共模摆幅。独立输入允许独立控制高端和低端域。高端和低端电源上的欠压锁定 (UVLO) 在电源不足的情况下会强制相应的输出为低电平。2EDL803x 提供 SON - 8 引脚 4mm × 4mm、SON - 10 引脚 4mm × 4mm 和 SON - 10 引脚 3mm × 3mm 封装。

商品特性

电平转换高端和低端双通道驱动器
独立的高端和低端 TTL 逻辑输入
3A 和 4A 源电流/6A 灌电流输出能力
120V 绝对最大自举电压
集成自举二极管
-10V 至 20V 输入引脚能力，增强了鲁棒性
-5A 输出引脚反向电流能力
HS 端 -12V 绝对最大负电压
8V 至 17V 电源电压工作范围
高端和低端驱动器均有欠压锁定 (UVLO)
快速传播延迟 (< 35ns)
典型延迟匹配 2ns
SON10 (3 × 3) 封装具备使能/禁用功能
提供 SON8 (4x4)、SON10 (4x4) 和 SON10 (3x3) 封装
指定工作结温范围为 -40°C 至 125°C

应用领域

电信/数据通信半桥和全桥功率转换器
电流馈电推挽式转换器
降压转换器
双开关正激式转换器
有源钳位正激式转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	6A
	拉电流(IOH)	4A
	工作电压	8V~17V
	上升时间(tr)	4.6ns
	下降时间(tf)	4.4ns
