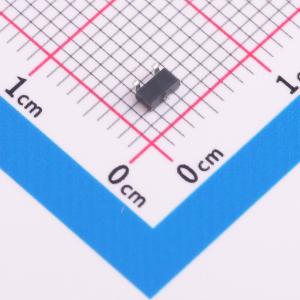

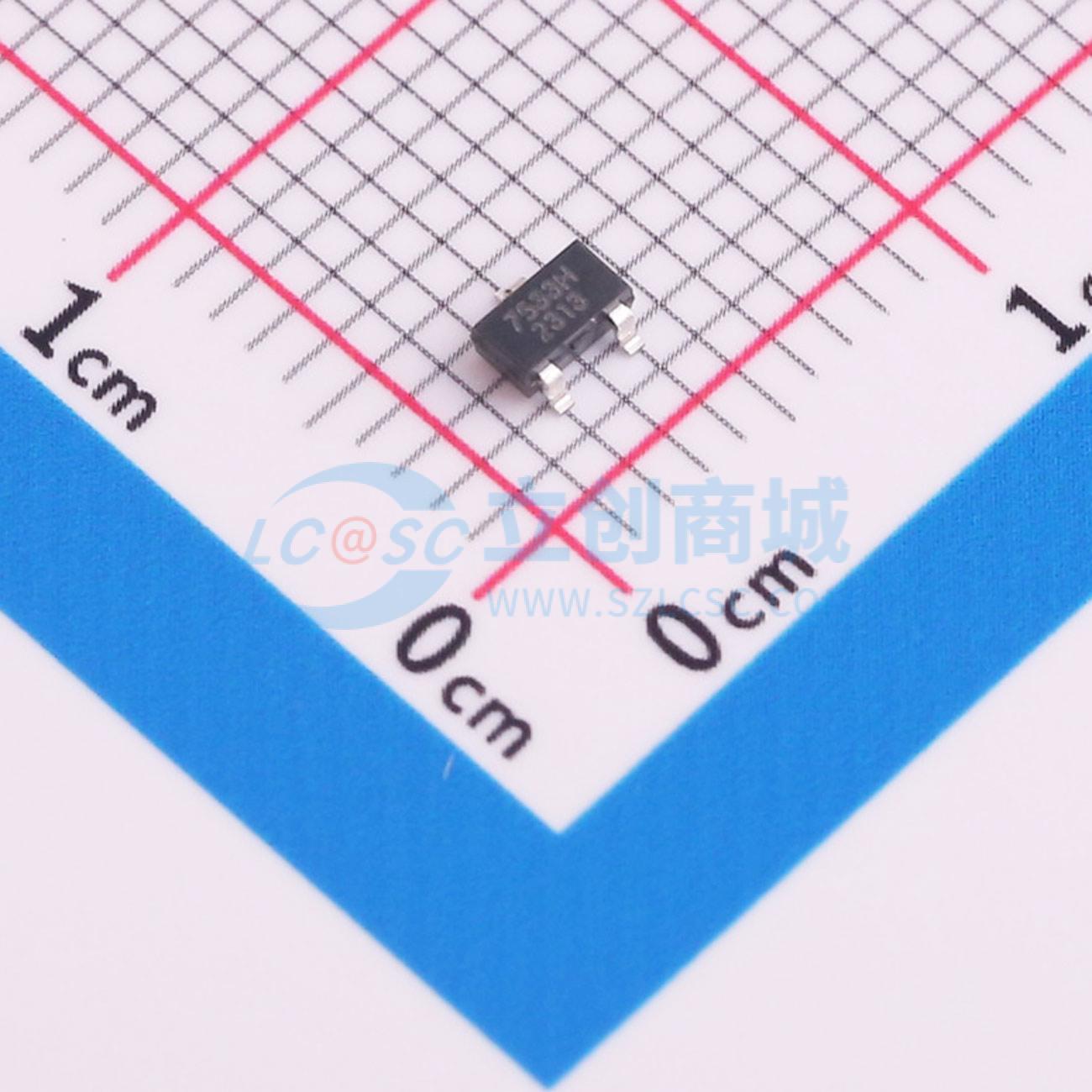

温馨提醒：图片仅供参考，商品以实物为准
OC7533
40v，150mA低压差线性调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低压差（LDO）线性电压调节器，具有高输入、低压差、超低工作电流及小型化包装的特点。静态电流低至3uA，非常适合电池供电的设备。在3.5V到40V的输入电压范围内及0~150mA的负载条件下，稳定性要求很容易通过各种类型的输出电容来达到，包括小陶瓷电容。提供各种标准的输出电压选择，比如2.5V，3V，3.3V和5V。
- 品牌名称
- OCX(欧创芯)
- 商品型号
- OC7533
- 商品编号
- C6798397
- 商品封装
- SOT23-3
- 包装方式
- 编带
- 商品毛重
- 0.039648克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 40V | |
| 输出电压 | 3.3V | |
| 输出电流 | 150mA | |
| 电源纹波抑制比(PSRR) | -47dB@(100kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 600mV@(100mA) | |
| 静态电流(Iq) | 3uA | |
| 特性 | 过流保护；过热保护 | |
| 工作温度 | -40℃~+85℃ | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品特性
- OC75XX 系列是低压差（LDO）线性电压调节器，具有高输入、低压差、超低工作电流及小型化包装的特点。
- 静态电流低至 3uA，非常适合电池供电的设备。
- 在 3.5V 到 40V 的输入电压范围内及 0~150mA 的负载条件下，稳定性要求很容易通过各种类型的输出电容来达到，包括小陶瓷电容。
- 提供各种标准的输出电压选择，比如 2.5V，3V，3.3V 和 5V。
- 3uA 静态电流
- ±2% 输出精度
- 150mA 输出电流（VCC = 4.5V，VOUT = 3.3V）
- 3.5V 到 40V 输入电压范围
- 低压差：600mV@100mA
- 固定输出电压：2.5V，3V，3.3V，5V
- 输出稳定：陶瓷电容或钽电容
- 电流限流保护
- 过温保护
应用领域
- 便携电池供电设备
- 超低功耗微控制器
- 笔记本电脑
