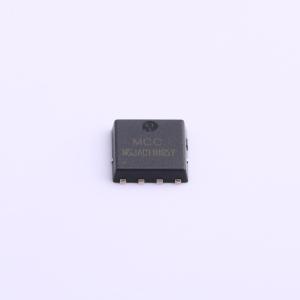

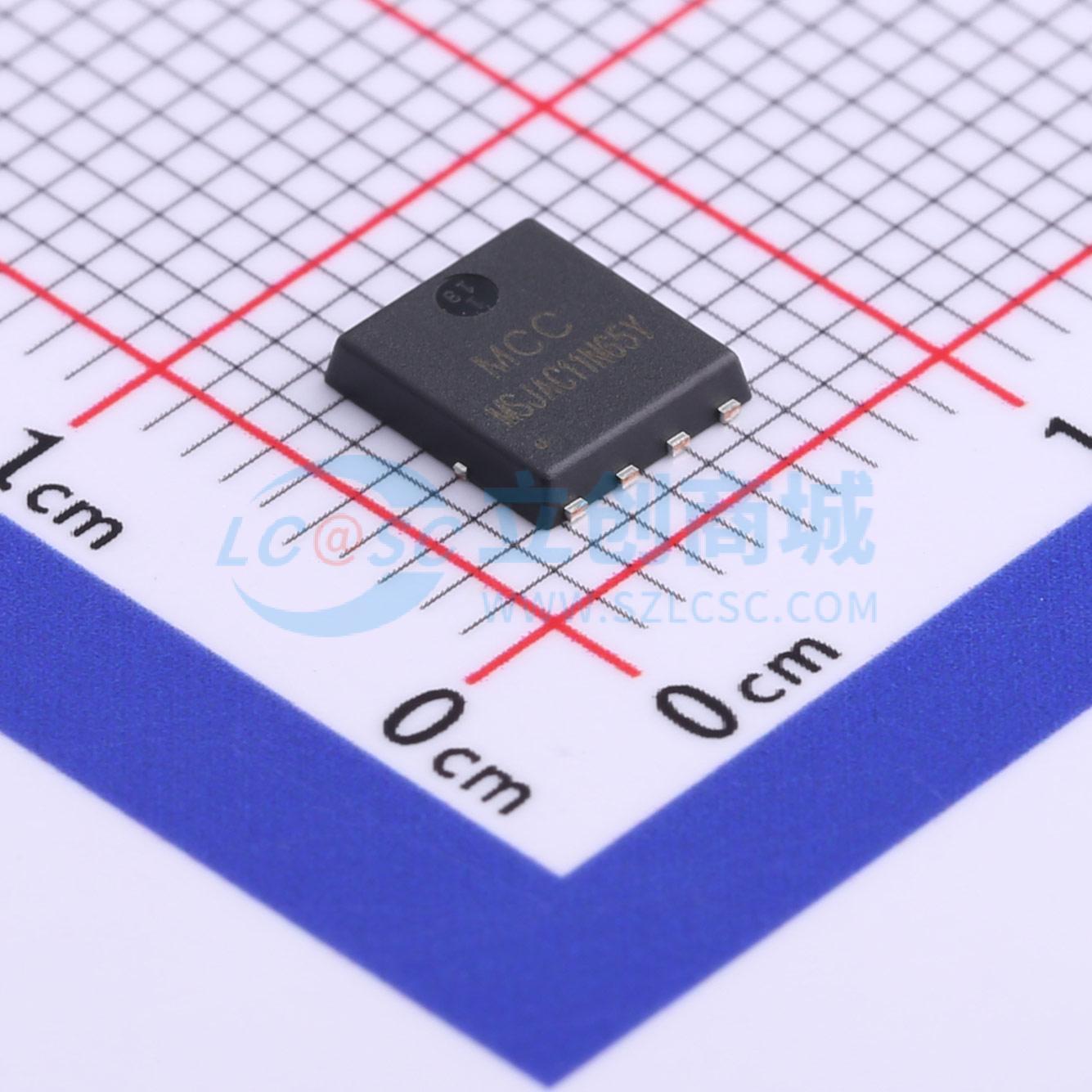

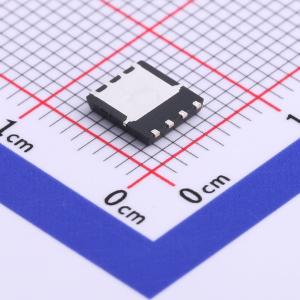

MSJAC11N65Y-TP
N沟道超结功率MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：极低的品质因数 RDS(on)×Qg。 环氧树脂符合 UL 94 V-0 阻燃等级。 湿度敏感度等级 1。 无铅涂层/符合 RoHS 标准（后缀 “P” 表示符合 RoHS 标准）
- 品牌名称
- MCC(美微科)
- 商品型号
- MSJAC11N65Y-TP
- 商品编号
- C725266
- 商品封装
- DFN-8(5.7x5.1)
- 包装方式
- 编带
- 商品毛重
- 0.425克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 11A | |
| 导通电阻(RDS(on)) | 340mΩ@10V,5.5A | |
| 耗散功率(Pd) | 78W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 21nC@10V | |
| 输入电容(Ciss) | 901pF@50V | |
| 反向传输电容(Crss) | 5.5pF@50V | |
| 工作温度 | -55℃~+150℃ |
商品概述
-SJ-FET是新一代高压MOSFET系列,采用先进的电荷平衡机制,具有出色的低导通电阻和低栅极电荷性能。这项先进技术旨在最大限度地降低传导损耗,提供卓越的开关性能,并能承受极高的dv/dt速率和更高的雪崩能量。-SJ-FET适用于各种AC/DC开关模式功率转换,以实现更高的效率。
商品特性
- 多外延工艺SJ-FET
- 700V @TJ = 150℃
- 典型RDS（上划线）(on) = 0.1Ω
- 超低栅极电荷（典型Qg = 57nC）
- 100%雪崩测试
