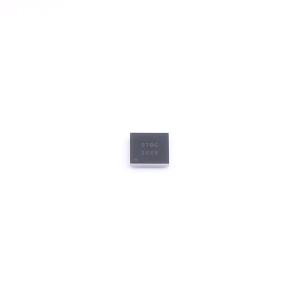

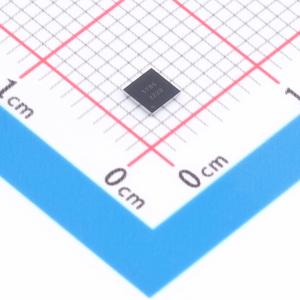

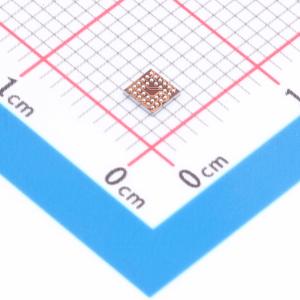

温馨提醒：图片仅供参考，商品以实物为准

AK5706ECB

低功耗2通道ADC，内置声学活动分析器和音频缓冲器，适用于语音识别系统、安全摄像头和智能门铃等产品

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: AKM
商品型号: AK5706ECB
商品编号: C6739067
商品封装: CSP-32(2.7x2.7)
包装方式: 编带
商品毛重: 0.55克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+85℃
	信噪比	105dB；103dB
	时钟/振荡器	内置；外置
	时钟频率(fc)	12.288MHz；256kHz~24.576MHz
	可变增益	支持
	静态电流	1uA
	功能特性	多芯片同步；同步触发；内置数字滤波器

商品概述

AK5706是一款高性能24位立体声ADC（模拟到数字转换器），集成了声学活动分析仪（AAA）、音频缓冲器，并支持数字和高信噪比麦克风。AAA可在极低功耗状态下监听音频活动，而设备的其余部分保持断电状态。一旦检测到符合条件的音频内容，音频缓冲器开始记录，AK5706的其余部分唤醒，并根据需要唤醒系统中的其他设备。AK5706专为需要在极低功耗下监听特定类型音频活动的系统而设计，非常适合语音识别系统、安全摄像头和智能门铃等产品。

商品特性

声学活动分析仪（AAA）：高精度模式（Idd = 30 μA）/外部触发模式（Idd = 11 μA）
音频缓冲器：64 kB，可录制长达2秒
音频捕获：2通道低功耗24位ADC；信噪比（S/N）、动态范围（DR）：高性能模式下为105 dB，低功耗模式下为103 dB；单端输入或全差分输入；麦克风放大器增益：+30 dB至0 dB，以3 dB为步长；4通道数字麦克风接口（64 fs / 32 fs / 48 fs / 24 fs）；可编程相位调整；可选数字滤波器（低延迟锐截止或语音）；麦克风灵敏度调整；2输出麦克风电源；低功耗模式（Idd = 1 μA）：可选择1.1 V / 1.3 V / 1.8 V / 直接模式；正常模式：可选择2.8 V / 2.5 V / 1.8 V / 直接模式
用于AAA/ADC上电的外部触发输入
多同步模式，最多支持8通道录制
数字音频接口：主/从模式；采样频率8 kHz至192 kHz；接口格式包括24 / 16位I²S/MSB对齐、24 / 16位SPI（音频缓冲器访问）、4通道TDM用于数字麦克风、4通道/6通道/8通道同步传输用于模拟麦克风
内置PLL
晶体振荡器（12.288 MHz）
控制接口：I²C总线（400 kHz）/SPI（13 MHz）
工作温度范围：Ta = -40至85 °C
电源：AVDD（ADC、麦克风、PLL）：1.7至1.9 V或3.0至3.6 V；TVDD（主机和音频接口、LDO）：1.65至3.6 V
封装：32引脚CSP（2.668 x 2.695 mm，0.4 mm间距）

应用领域

语音识别系统
安全摄像头
智能门铃

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率(位)	24
	采样率	192kHz；8kHz
	通道数	2
	工作电压	3V~3.6V；1.7V~1.9V
	接口类型	I2C；I2S；SPI
	差分输入	是
