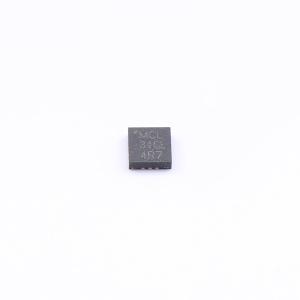

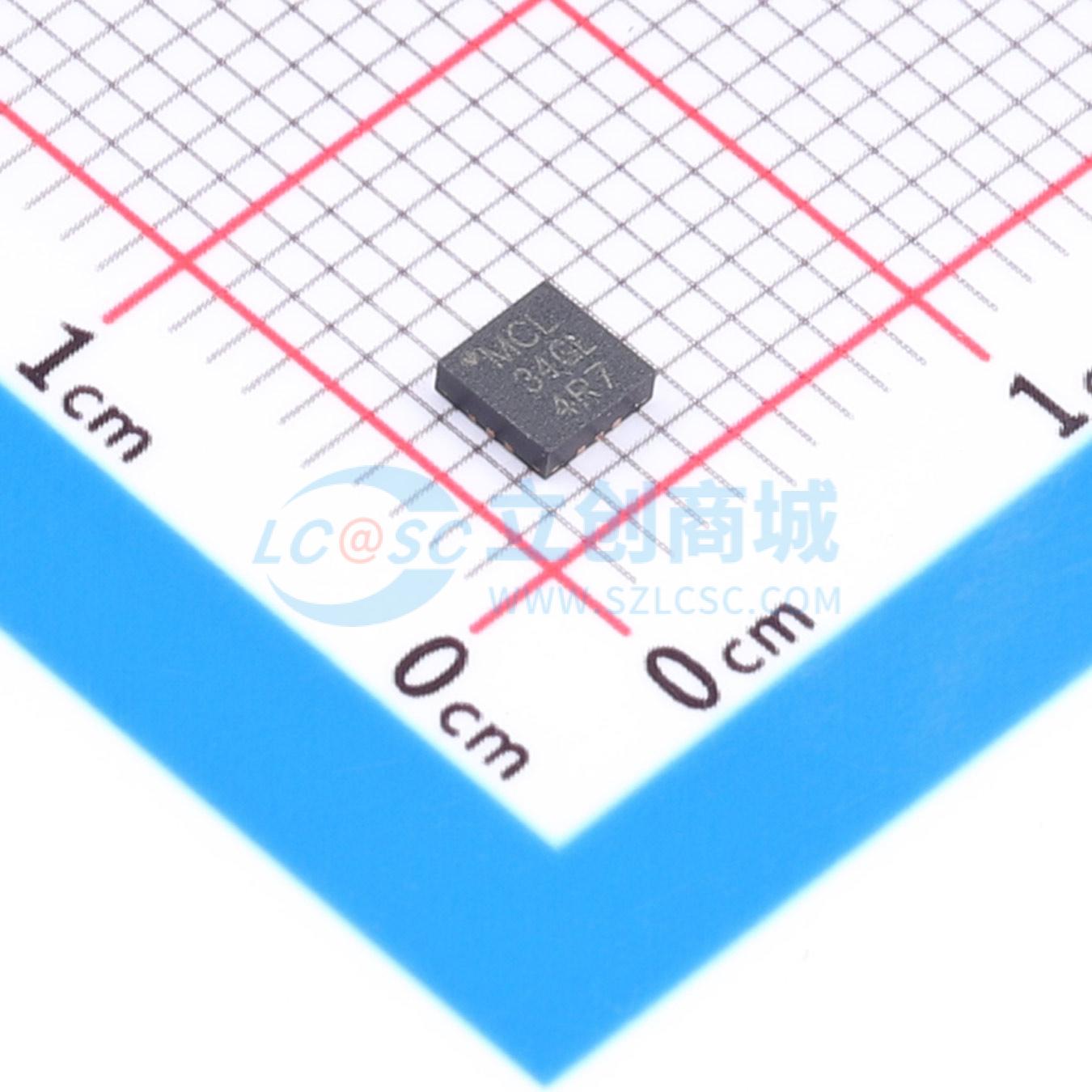

PMA3-34GLN+
宽频带高增益低噪声 monolithic 放大器
- 品牌名称
- Mini-Circuits
- 商品型号
- PMA3-34GLN+
- 商品编号
- C6735934
- 商品封装
- MCLP-12(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.067克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF放大器 | |
| 频率 | 10GHz~30GHz | |
| 增益 | 27.9dB | |
| 噪声系数 | 1.6dB | |
| 工作电压 | 3.75V~4.25V | |
| 工作电流 | 68mA |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | 11dBm | |
| 工作温度 | -40℃~+85℃ | |
| 输入回波损耗 | 21dB | |
| 输出回波损耗 | 12dB | |
| IP3 | 23.4dBm | |
| 功能特性 | - |
商品概述
PMA3-34GLN+是一款基于PHEMT的宽带低噪声单片微波集成电路（MMIC）放大器，在极宽的带宽内兼具高增益和低噪声系数的独特组合，使其非常适合作为接收机应用中的第一级驱动放大器。该设计采用单4V电源供电，匹配至50欧姆，并封装于微型塑料封装（3×3×0.89mm）中，便于实现高密度的电路板布局。
商品特性
- 宽带，10至30GHz
- 可用频率低至9GHz
- 高增益，在20GHz时典型值为25.5dB
- 低噪声系数，在20GHz时典型值为1.6dB
- 1dB压缩点输出功率，在20GHz时典型值为+10dBm
- 三阶截点输出功率，在20GHz时典型值为+22dBm
- 内置偏置T和直流隔断器
- 专利待决
应用领域
- 5G
- 固定卫星通信
- 移动通信
