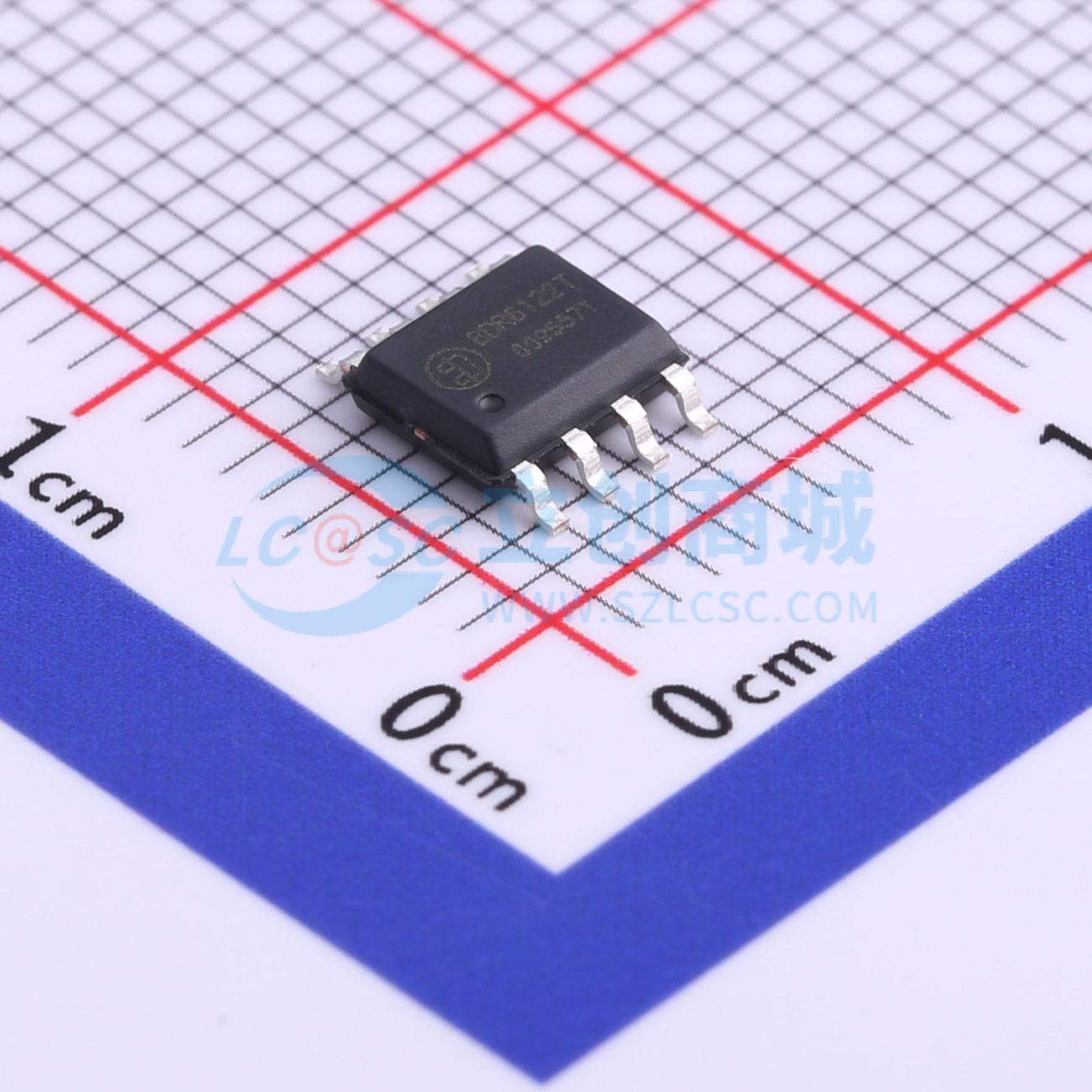

温馨提醒：图片仅供参考，商品以实物为准
BDR6122T
1.8A H 桥驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 适用于电子锁、无线充电、玩具、消费类产品以及其它 低压或者电池供电的运动控制产品。
- 品牌名称
- 巴丁微
- 商品型号
- BDR6122T
- 商品编号
- C724035
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.149克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| H桥数量 | 1 | |
| 输出电流 | 1.8A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.8V~5.5V | |
| 导通电阻 | 280mΩ | |
| 工作温度 | -40℃~+85℃ |
商品概述
BDR6122T 是一款直流有刷电机驱动IC，适用于电子锁、无线充电、玩具、消费类产品以及其它低压或者电池供电的运动控制产品。 BDR6122T 输出DC 电流达到1.8A。有两组工作电压：VM 工作范围是 0~12V ，VCC 工作范围是 1.8~5.5V。 BDR6122T 有一组PWM（IN1-IN2）输入，超低输出内阻，采用DFN8 和SOP8 两种封装。内部集成过流保护、欠压保护和过温保护。
商品特性
- H 桥马达驱动，驱动直流有刷马达或电感或其它负载
- 超低内阻：上臂 + 下臂：280mΩ
- 最大1.8A 直流输出驱动电流
- 马达电压和逻辑电压独立供电，马达电源VM：0 to 12V，逻辑电源 VCC：1.8V to 5.5V
- 低功耗休眠模式，IVM 和 IVCC 的静态电流10nA
- 小封装DFN8 (2.0 X 2.0 mm)，SOP-8
- 保护特征：VCC 欠压锁定，过流保护，过热保护
应用领域
- 电子锁
- 玩具
- 无线充电
- 机器人
- 消费类产品
