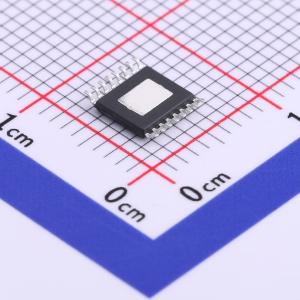

温馨提醒：图片仅供参考，商品以实物为准
BDR6622T
步进电机驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款双桥电机驱动器，具有两个H桥驱动器，可以驱动两个直流有刷电机或一个双极步进电机、螺线管或其他电感负载。
- 品牌名称
- 巴丁微
- 商品型号
- BDR6622T
- 商品编号
- C724037
- 商品封装
- HTSSOP-16-EP
- 包装方式
- 编带
- 商品毛重
- 0.177克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 2.7V~15V | |
| 输出电流 | 700mA | |
| H桥数量 | 2 | |
| 驱动类型 | 双极驱动 |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | 2；1 | |
| 集成开关 | 是 | |
| 导通电阻 | 600mΩ | |
| 工作温度 | -40℃~+85℃ |
商品概述
BDR6622T是一款双桥电机驱动器，拥有两个H桥驱动器，可驱动两个直流有刷电机、一个双极步进电机、螺线管或其他感性负载。 其工作电压范围为2.7V至15V，每通道可提供高达700mA的负载电流。每个H桥的输出驱动模块由配置成H桥的N沟道功率MOSFET组成，用于驱动电机绕组。每个H桥都包含调节或限制绕组电流的电路。 内部安全特性包括通过外部传感器实现的灌电流和拉电流限制、欠压锁定、过流保护（OCP）和热关断。设有过温输出标志，用于指示热关断。BDR6622T采用16引脚、5.0mm×6.4mm HTSSOP封装，背面带有外露散热焊盘。
商品特性
- 宽电源电压范围：2.7V至15V
- 两个内部全桥驱动器
- 用于高端驱动器的内部电荷泵
- 低静态电流：1.1mA
- 低休眠电流：1μA
- 热关断和欠压锁定保护
- 过流保护（OCP）
- 过温输出标志
- 散热增强型表面贴装封装
- 低MOSFET导通电阻（高端：600mΩ；低端：570mΩ）
应用领域
- 数码相机
- 销售点打印机
- 视频监控摄像头
- 机器人
- 电池供电玩具
