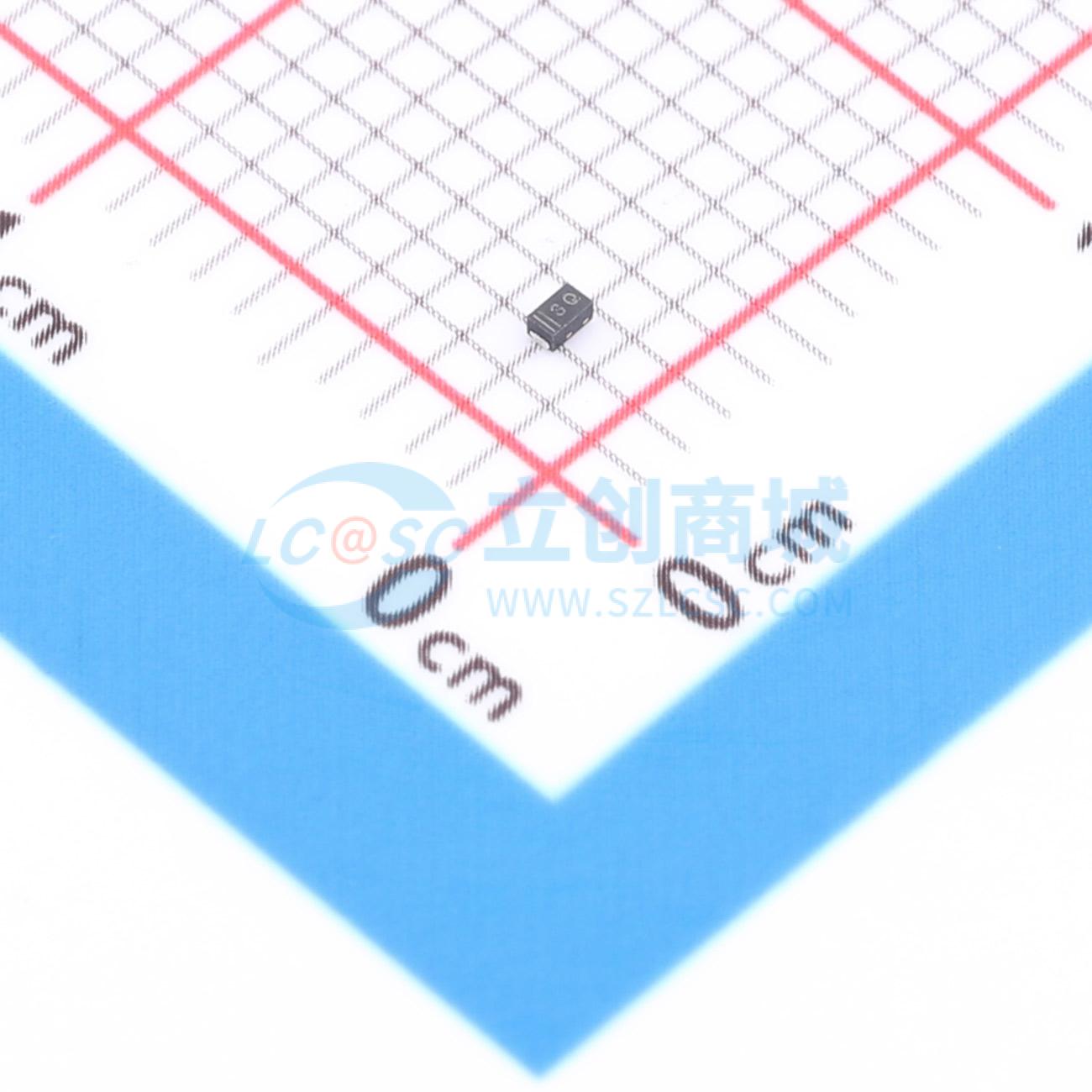

温馨提醒：图片仅供参考，商品以实物为准
PESD5V0V1BLSYL
低电容双向ESD保护二极管，采用超小型SMD塑料封装
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD5V0V1BLSYL
- 商品编号
- C6735033
- 商品封装
- SOD-882
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12.5V | |
| 峰值脉冲电流(Ipp) | 4.8A@8/20us | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压(VBR) | 5.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1nA | |
| 通道数 | 单路 | |
| 工作温度 | - | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 11pF |
商品概述
极低电容双向静电放电（ESD）保护二极管，旨在保护单条信号线免受ESD及其他瞬态现象造成的损坏。该器件采用无引脚超小型DFN1006BD - 2（SOD882BD）表面贴装器件（SMD）塑料封装，具有可侧焊侧翼（SWF）。
商品特性
- 单线路双向ESD保护
- 超小型SMD塑料封装
- 可侧焊侧翼
- 极低二极管电容：Cd = 11 pF
- 低钳位电压：VCL = 12.5 V
- 超低泄漏电流：IRM典型值 <1 nA
- 高达30 kV的ESD保护
- IEC 61000 - 4 - 2；4级（ESD）
- IEC 61000 - 4 - 5（浪涌）；IPPM = 4.8 A
- 通过AEC - Q101认证
应用领域
- 计算机及外围设备
- 音频和视频设备
- 手机及配件
- SIM卡保护
- 通信系统
- 便携式电子设备
