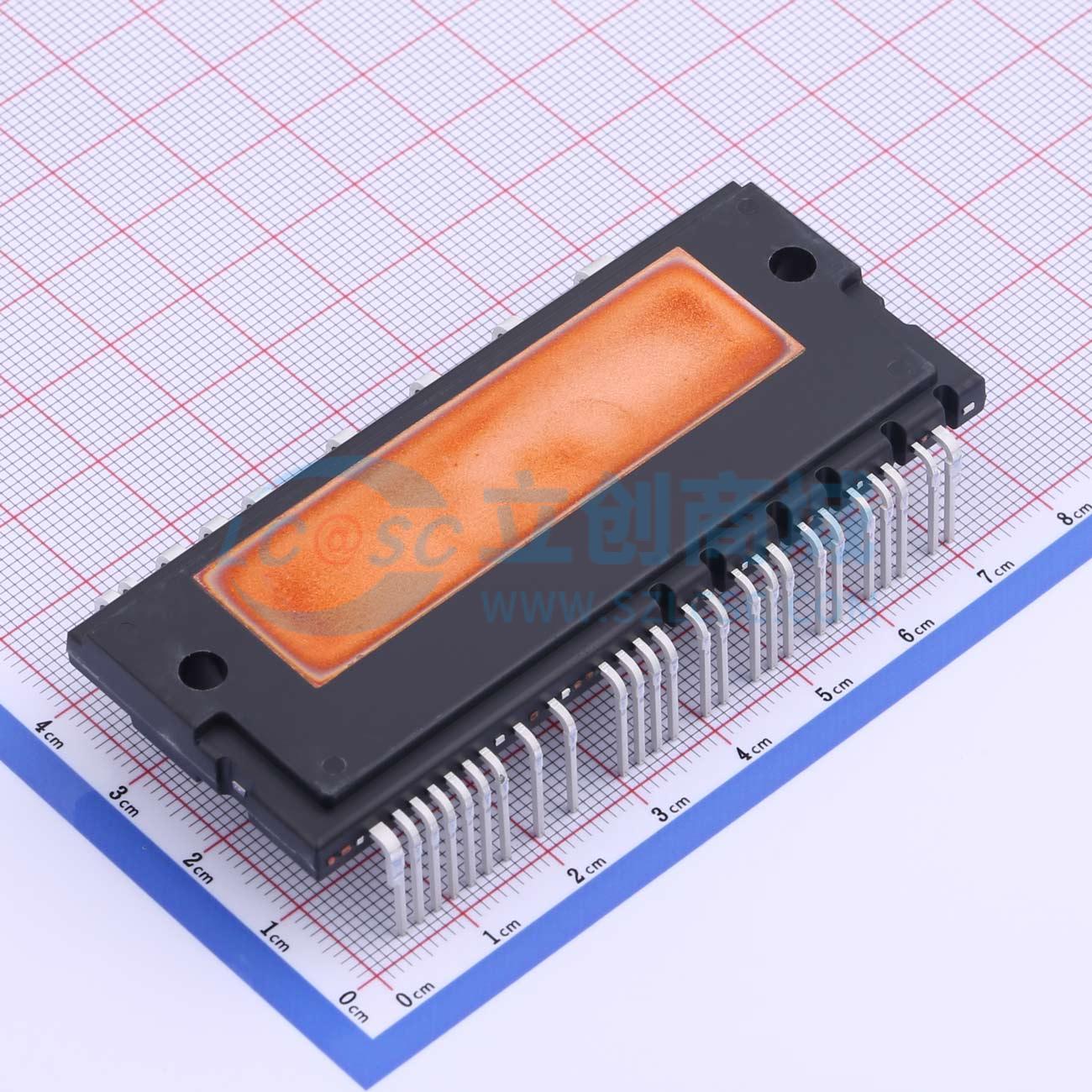

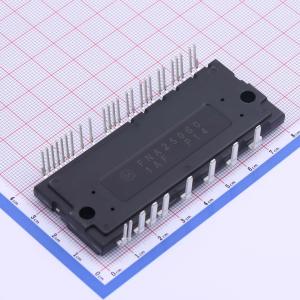

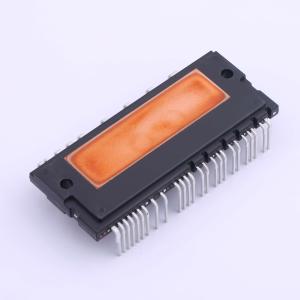

FNA25060

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: FNA25060 是一款 Motion SPM 2 模块，为交流直感、BLDC 和 PMSM 电机提供全功能、高性能的逆变器输出级。此类模块集成了内置 IGBT 的优化门极驱动，可最大程度减少 EMI 和损耗，同时还提供多个模块上保护功能：欠电压锁闭、过电流关断、温度感应和故障报告。内置的高速 HVIC 仅需一个电源电压，会将传入的逻辑电平门极输入转换为正确驱动模块内部 IGBT 所需的高电压、高电流驱动信号。对于每个相位提供单独的负 IGBT 端子，可支持最广泛的控制算法。
品牌名称: onsemi(安森美)
商品型号: FNA25060
商品编号: C723308
商品封装: 插件
包装方式: 管装
商品毛重: 70克(g)

商品参数

参数完善中

商品概述

FNA25060是一款Motion SPM 2模块，为交流感应电机、无刷直流电机和永磁同步电机提供功能齐全、高性能的逆变器输出级。这些模块对内置IGBT的栅极驱动进行了优化，以最大限度地减少电磁干扰和损耗，同时还具备多种模块级保护功能：欠压锁定、过流关断、温度感应和故障报告。内置的高速高压集成电路（HVIC）仅需单电源电压，并将输入的逻辑电平栅极信号转换为高压、大电流驱动信号，以正确驱动模块内部的IGBT。每相都设有独立的负IGBT端子，以支持各种控制算法。

商品特性

UL认证编号：E209204（UL1557）
600 V - 50 A三相IGBT逆变器，包含用于栅极驱动和保护的控制IC
低损耗、短路额定IGBT
使用Al₂O₃直接键合铜（DBC）基板，热阻极低
内置自举二极管和专用Vs引脚，简化PCB布局；低侧IGBT设有独立的开集电极引脚，用于三相电流检测
支持单接地电源
内置NTC热敏电阻，用于温度监测和管理
通过集成的检测IGBT实现可调过流保护
隔离等级为2500 Vrms / 1分钟
该器件无铅、无卤素/无溴化阻燃剂，符合RoHS标准

应用领域

运动控制 - 工业电机（200 V交流等级）
