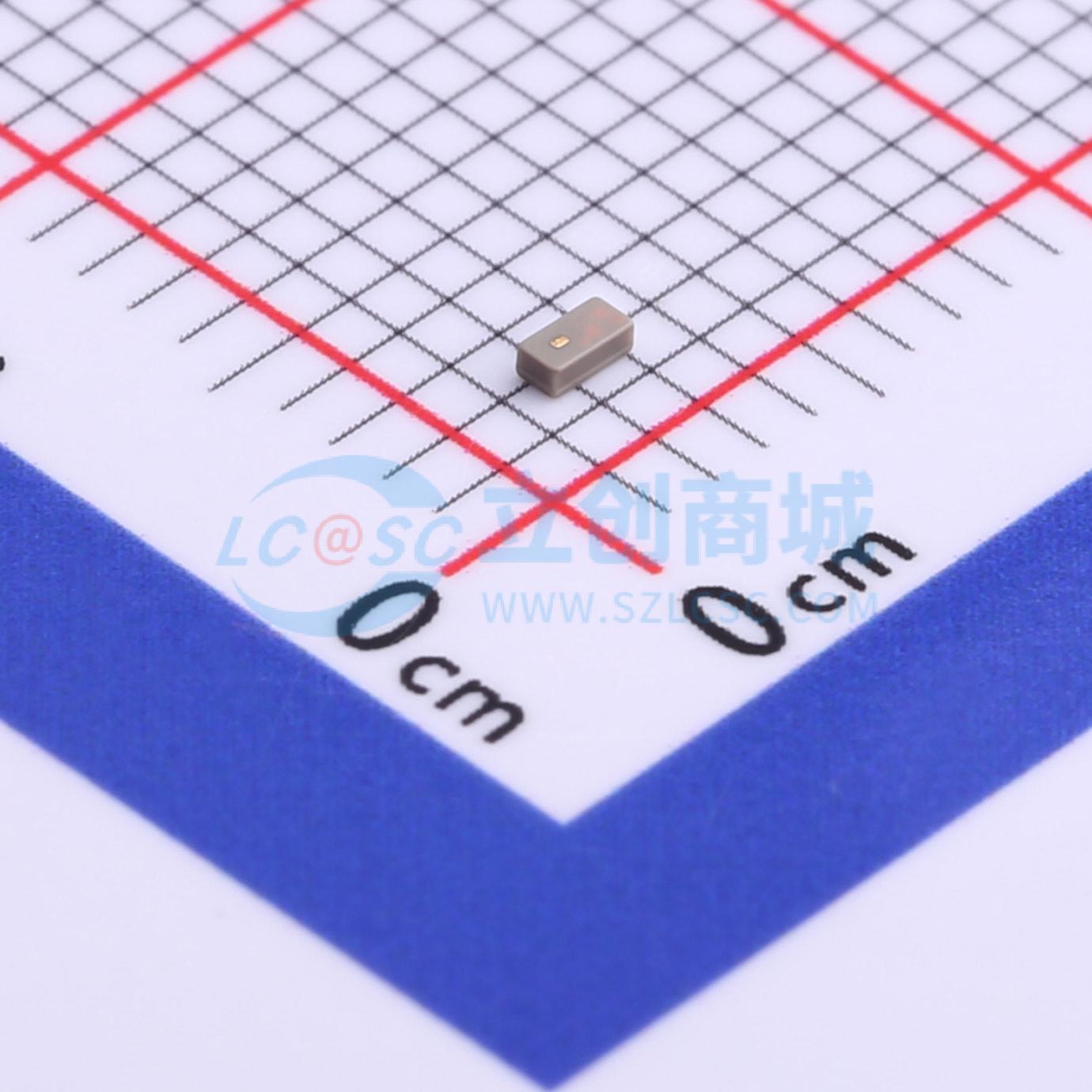

LFD18829MMP1E441

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 双频段双工器- **低频段 (f1)** - 通带范围: 699.00～960.00MHz - 插入损耗 (dB): - 699.00 ~716.00MHz: 25℃时最大0.65, -40~ +85℃时最大0.75 - 729.00~746.00MHz: 25℃时最大0.51, -40~ +85℃时最大0.61 - 746.00 ~ 756.00MHz: 25℃时最大0.51, -40~ +85℃时最大0.61 - 777.00 ~ 787.00MHz: 25℃时最大0.53, -40~ +85℃时最大0.63 - ANT-LB 791.00 ~ 821.00MHz: 25℃时最大0.55, -40~ +85℃时最大0.65 - 815.00 ~ 849.00MHz: 25℃时最大0.56, -40~ +85℃时最大0.66 - 832.00～862.00MHz: 25℃时最大0.57, -40~ +85℃时最大0.67 - 860.00 ~ 894.00MHz: 25℃时最大0.59, -40~ +85℃时最大0.69 - 880.00~915.00MHz: 25℃时最大0.60, -40~ +85℃时最大0.70 - 925.00～960.00MHz: 25℃时最大0.65, -40~ +85℃时最大0.75 - 衰减 (dB): - 1710.00~ 2690.00 MHz: 25℃时最大0.65, -40~ +85℃时最大0.75 - 1406.00 ~ 1496.00 MHz: 最小22.5, 最大2.5 - 1408.00 ~ 1432.00 MHz: 最小2.0 - 1554.00 ~ 1574.00 MHz: 最小2.0 - 1664.00 ~ 1724.00 MHz: 最小11.5 - 1648.00 ～ 1698.00 MHz: 最小20.5 - 1760.00 ~ 1830.00 MHz: 最小24.5 - 2109.00 ~ 2244.00 MHz: 最小30.5 - 2110.00 ~ 2170.00 MHz: 最小34.5 - 2331.00~2361.00MHz: 最小29.5 - 2496.00 ~ 2586.00 MHz: 最小26.5 - 2472.00 ~ 2547.00 MHz: 最小26.5 - 2640.00 ~ 2745.00 MHz: 最小24.5 - 3400.00~3600.00MHz: 最小20.5 - 4905.00 ~ 5845.00 MHz: 最小20.5 - 5150.00 ~5850.00 MHz: 最小20.5 - 5550.00~5745.00MHz: 最小11.5 - 5640.00 ~ 5760.00 MHz: 最小11.5 - 5760.00 ~ 5940.00 MHz: 最小11.5 - 6030.00~ 6075.00 MHz: 最小11.5 - 6000.00~6500.00MHz: 最小9.5 - 电压驻波比: - f1天线端: 最大1.54- **高频段 (f2)** - 通带范围: 1710.00~2690.00MHz - 插入损耗 (dB): - 1710.00～1785.00MHz: 25℃时最大0.70, -40~ +85℃时最大0.80 - 1805.00～ 1880.00MHz: 25℃时最大0.60, -40~ +85℃时最大0.70 - 1880.00 ～ 1920.00MHz: 25℃时最大0.57, -40~ +85℃时最大0.67 - 1930.00 ～ 1995.00MHz: 25℃时最大0.55, -40~ +85℃时最大0.65 - 2010.00～2025.00MHz: 25℃时最大0.53, -40~ +85℃时最大0.63 - 2110.00～2200.00MHz: 25℃时最大0.51, -40~ +85℃时最大0.61 - 2300.00~2400.00MHz: 25℃时最大0.50, -40~ +85℃时最大0.60 - 2500.00～2690.00MHz: 25℃时最大0.50 - 衰减 (dB): - 699.00 ~ 915.00 MHz: -40~ +85℃时最大0.60, 最小21.5 - 915.00 ~ 960.00 MHz: 最小22.5 - 4905.00 ~ 5845.00 MHz: 最小10.5 - 5150.00~5850.00MHz: 最小11.5 - 5550.00~5745.00MHz: 最小11.5 - 5640.00 ~ 5760.00 MHz: 最小11.5 - 5760.00 ~ 5940.00 MHz: 最小11.5 - 6030.00~ 6075.00 MHz: 最小11.5 - 6000.00~6500.00MHz: 最小9.5 - 电压驻波比: - f2: 最大1.74 - f2天线端: 最大1.74- **隔离度 (dB)** - LB-HB: - 699.00~915.00MHz: 最小21.5 - 915.00~960.00MHz: 最小23.5 - f2: 最小25.0 - 2110.00~2170.00 MHz: 最小34.0 - 2112.00~2148.00 MHz: 最小34.0- **功率容量**: 最大3.0Wr（占空比50%）- **结构、尺寸与标记** - 标记: L: 1.6 ± 0.1, W: 0.8 ± 0.1, T: 最大0.7, a: 0.35 ± 0.05, C: 0.225±0.05, el: 0.22 ± 0.05, e2: 0.22 ± 0.05- **端子配置** - 端子编号 (1): GND - 端子编号 (2): P3 (公共端口) - 端子编号 (3): GND - 端子编号 (4): P1 (高频段端口) - 端子编号 (5): GND - 端子编号 (6): P2 (低频段端口)
品牌名称: muRata(村田)
商品型号: LFD18829MMP1E441
商品编号: C723888
商品封装: 0603
包装方式: 编带
商品毛重: 0.028克(g)

商品参数

商品概述

双频段双工器

低频段 (f1)
- 通带范围: 699.00～960.00MHz
- 插入损耗 (dB):
  - 699.00 ~716.00MHz: 25℃时最大0.65, -40~ +85℃时最大0.75
  - 729.00~746.00MHz: 25℃时最大0.51, -40~ +85℃时最大0.61
  - 746.00 ~ 756.00MHz: 25℃时最大0.51, -40~ +85℃时最大0.61
  - 777.00 ~ 787.00MHz: 25℃时最大0.53, -40~ +85℃时最大0.63
  - ANT-LB 791.00 ~ 821.00MHz: 25℃时最大0.55, -40~ +85℃时最大0.65
  - 815.00 ~ 849.00MHz: 25℃时最大0.56, -40~ +85℃时最大0.66
  - 832.00～862.00MHz: 25℃时最大0.57, -40~ +85℃时最大0.67
  - 860.00 ~ 894.00MHz: 25℃时最大0.59, -40~ +85℃时最大0.69
  - 880.00~915.00MHz: 25℃时最大0.60, -40~ +85℃时最大0.70
  - 925.00～960.00MHz: 25℃时最大0.65, -40~ +85℃时最大0.75
- 衰减 (dB):
  - 1710.00~ 2690.00 MHz: 25℃时最大0.65, -40~ +85℃时最大0.75
  - 1406.00 ~ 1496.00 MHz: 最小22.5, 最大2.5
  - 1408.00 ~ 1432.00 MHz: 最小2.0
  - 1554.00 ~ 1574.00 MHz: 最小2.0
  - 1664.00 ~ 1724.00 MHz: 最小11.5
  - 1648.00 ～ 1698.00 MHz: 最小20.5
  - 1760.00 ~ 1830.00 MHz: 最小24.5
  - 2109.00 ~ 2244.00 MHz: 最小30.5
  - 2110.00 ~ 2170.00 MHz: 最小34.5
  - 2331.00~2361.00MHz: 最小29.5
  - 2496.00 ~ 2586.00 MHz: 最小26.5
  - 2472.00 ~ 2547.00 MHz: 最小26.5
  - 2640.00 ~ 2745.00 MHz: 最小24.5
  - 3400.00~3600.00MHz: 最小20.5
  - 4905.00 ~ 5845.00 MHz: 最小20.5
  - 5150.00 ~5850.00 MHz: 最小20.5
  - 5550.00~5745.00MHz: 最小11.5
  - 5640.00 ~ 5760.00 MHz: 最小11.5
  - 5760.00 ~ 5940.00 MHz: 最小11.5
  - 6030.00~ 6075.00 MHz: 最小11.5
  - 6000.00~6500.00MHz: 最小9.5
- 电压驻波比:
  - f1天线端: 最大1.54
高频段 (f2)
- 通带范围: 1710.00~2690.00MHz
- 插入损耗 (dB):
  - 1710.00～1785.00MHz: 25℃时最大0.70, -40~ +85℃时最大0.80
  - 1805.00～ 1880.00MHz: 25℃时最大0.60, -40~ +85℃时最大0.70
  - 1880.00 ～ 1920.00MHz: 25℃时最大0.57, -40~ +85℃时最大0.67
  - 1930.00 ～ 1995.00MHz: 25℃时最大0.55, -40~ +85℃时最大0.65
  - 2010.00～2025.00MHz: 25℃时最大0.53, -40~ +85℃时最大0.63
  - 2110.00～2200.00MHz: 25℃时最大0.51, -40~ +85℃时最大0.61
  - 2300.00~2400.00MHz: 25℃时最大0.50, -40~ +85℃时最大0.60
  - 2500.00～2690.00MHz: 25℃时最大0.50
- 衰减 (dB):
  - 699.00 ~ 915.00 MHz: -40~ +85℃时最大0.60, 最小21.5
  - 915.00 ~ 960.00 MHz: 最小22.5
  - 4905.00 ~ 5845.00 MHz: 最小10.5
  - 5150.00~5850.00MHz: 最小11.5
  - 5550.00~5745.00MHz: 最小11.5
  - 5640.00 ~ 5760.00 MHz: 最小11.5
  - 5760.00 ~ 5940.00 MHz: 最小11.5
  - 6030.00~ 6075.00 MHz: 最小11.5
  - 6000.00~6500.00MHz: 最小9.5
- 电压驻波比:
  - f2: 最大1.74
  - f2天线端: 最大1.74
隔离度 (dB)
- LB-HB:
  - 699.00~915.00MHz: 最小21.5
  - 915.00~960.00MHz: 最小23.5
  - f2: 最小25.0
  - 2110.00~2170.00 MHz: 最小34.0
  - 2112.00~2148.00 MHz: 最小34.0
功率容量: 最大3.0Wr（占空比50%）
结构、尺寸与标记
- 标记: L: 1.6 ± 0.1, W: 0.8 ± 0.1, T: 最大0.7, a: 0.35 ± 0.05, C: 0.225±0.05, el: 0.22 ± 0.05, e2: 0.22 ± 0.05
端子配置
- 端子编号 (1): GND
- 端子编号 (2): P3 (公共端口)
- 端子编号 (3): GND
- 端子编号 (4): P1 (高频段端口)
- 端子编号 (5): GND
- 端子编号 (6): P2 (低频段端口)

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	双工器
	工作温度	-40℃~+85℃
	低频带范围	699MHz~960MHz

	属性	参数值
	高频带范围	1.71GHz~2.69GHz
	低频带插入损耗(Max)	0.75dB
	高频带插入损耗(Max)	0.8dB
