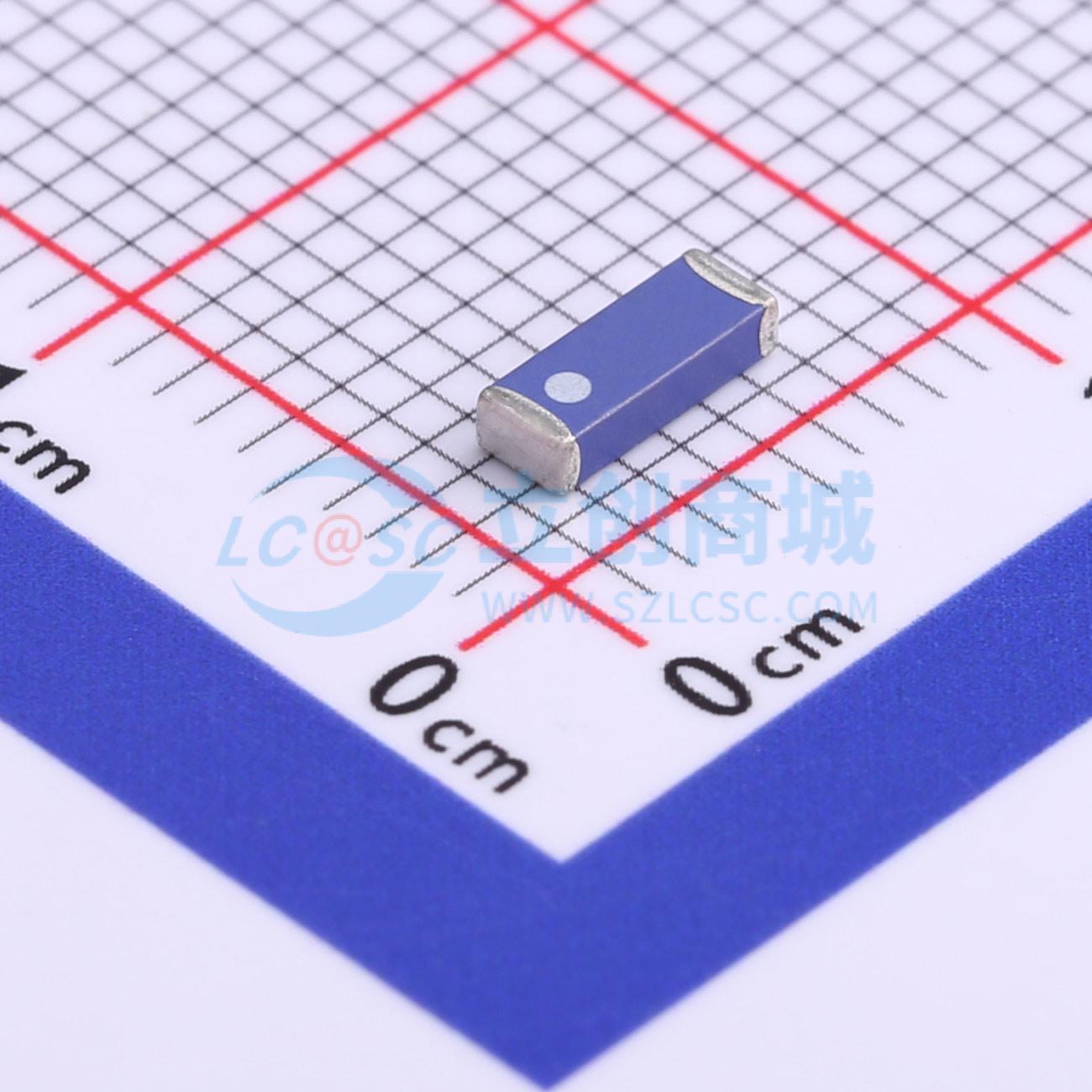

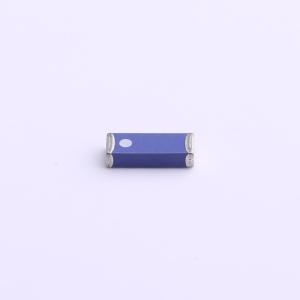

ANT5320LL45R2400A
无线组件陶瓷芯片天线
- 描述
- 特性：尺寸紧凑。 全向辐射。 卷带式自动安装。 兼容回流焊工艺。 符合RoHS标准。应用：2.4 GHz WiFi设备。 蓝牙小工具
- 品牌名称
- YAGEO(国巨)
- 商品型号
- ANT5320LL45R2400A
- 商品编号
- C723371
- 商品封装
- SMD,5.3x2mm
- 包装方式
- 编带
- 商品毛重
- 0.085克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 天线 | |
| 天线类型 | - | |
| 中心频率 | 2.45GHz | |
| 带宽 | 240MHz | |
| 增益 | 5.22dBi | |
| 阻抗 | 50Ω |
| 属性 | 参数值 | |
|---|---|---|
| 功率 | 1W | |
| 驻波比 | 2 | |
| 工作温度 | -40℃~+105℃ | |
| 长度 | 5.3mm | |
| 宽度 | 2mm | |
| 高度 | 1.3mm |
商品概述
紧凑型陶瓷芯片天线，设计用于2.4 – 2.5 GHz频率范围。该天线具有全向辐射特性，兼容带状和卷盘自动安装，并支持回流焊工艺。符合RoHS标准。适用于2.4 GHz WiFi设备、蓝牙设备、Zigbee设备和ISM频段设备等应用。
主要规格包括：
- 中心频率：2.45 GHz
- 带宽：240 MHz（典型值）
- 回波损耗：10 dB 最小
- 极化方式：线性
- 方位角波束宽度：全向
- 峰值增益：5.22 dBi（典型值）
- 阻抗：50Ω
- 工作温度：-40~105℃
- 最大功率：1W
- 端接：Ni / Sn（环保无铅）
- 耐焊接热：260℃，10秒
尺寸：
- 长度 (L)：5.30 ±0.20 mm
- 宽度 (W)：2.00 ±0.20 mm
- 高度 (T)：1.30 ±0.20 mm
- 接地平面间距 (C)：0.30 ±0.20 mm
端子功能：
- SI：馈电点
- S2：焊接点
应用领域
- 2.4 GHz 无线设备
- 蓝牙装置
- Zigbee 设备
- ISM 频段设备
