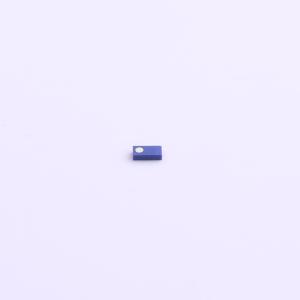

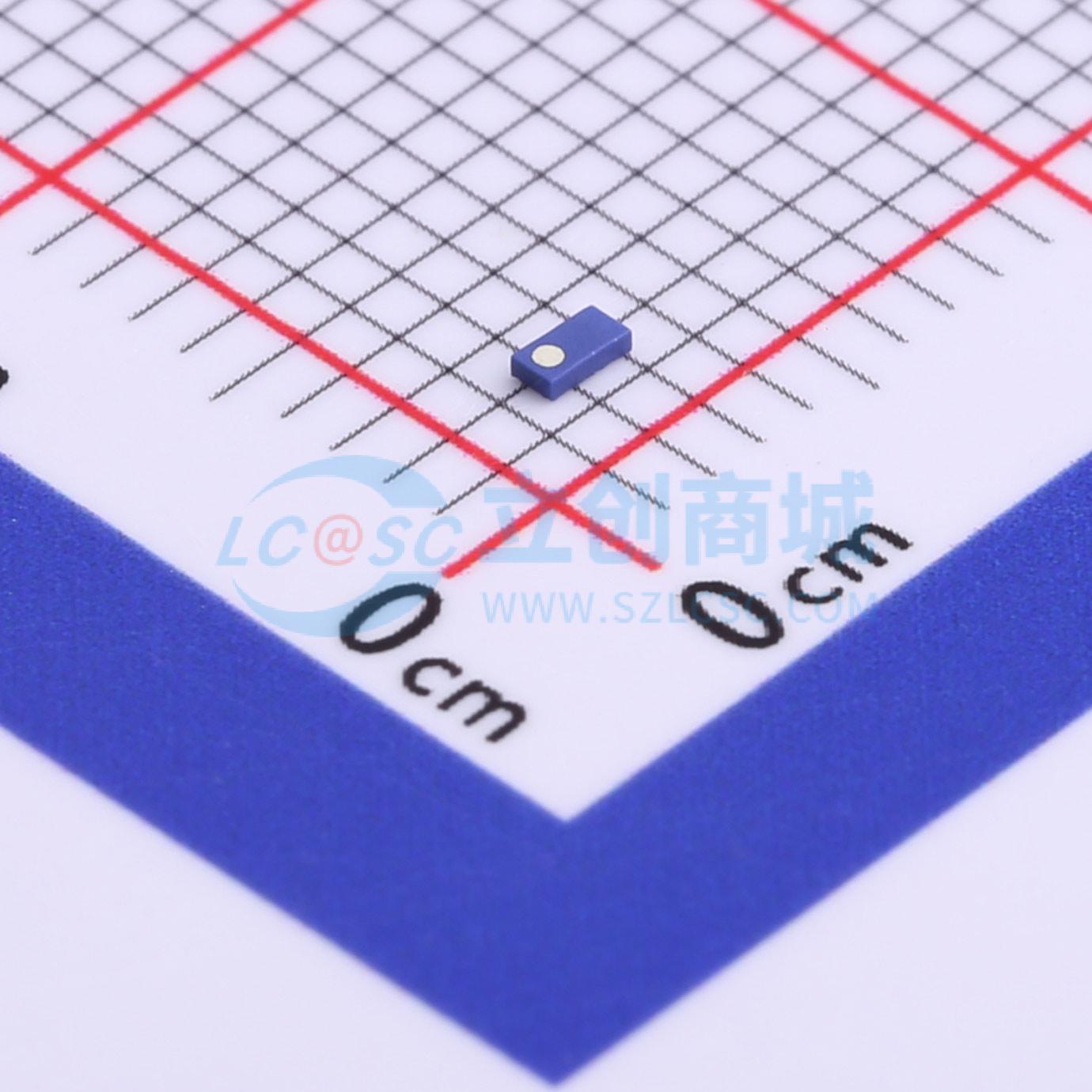

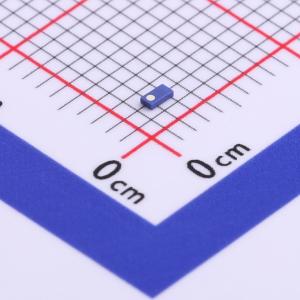

ANT1608LL14R2400A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 特性：尺寸紧凑。全向辐射。卷带自动安装。兼容回流焊工艺。符合RoHS标准。应用：2.4GHz WiFi设备。蓝牙小工具
品牌名称: YAGEO(国巨)
商品型号: ANT1608LL14R2400A
商品编号: C723550
商品封装: SMD-3P,1.6x0.8mm
包装方式: 编带
商品毛重: 0.023克(g)

商品参数

商品概述

紧凑尺寸，全向辐射，带状和卷轴自动安装，兼容回流焊接工艺，符合RoHS标准。工作频率：2.4 ~ 2.484 GHz，带宽：150 MHz（典型值），驻波比：6.0 dB最大，极化方式：线性，峰值增益：2.0 dBi（典型值），阻抗：50 Ω，工作温度：-40~105℃，最大功率：1W，端接：Ag（环保无铅），耐焊热：260℃，5秒。

应用领域

2.4GHz 无线设备
蓝牙装置
Zigbee 设备
ISM 频段设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	天线
	天线类型	-
	中心频率	2.442GHz
	带宽	150MHz
	增益	2dBi
	阻抗	50Ω

	属性	参数值
	功率	1W
	驻波比	6
	工作温度	-40℃~+105℃
	长度	1.6mm
	宽度	0.8mm
	高度	0.4mm
