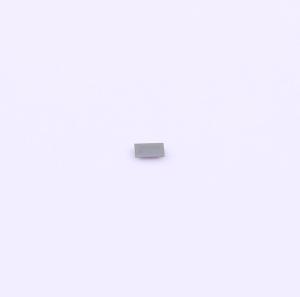

TPS631010YBGR
1.5A输出电流，升降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS631010是一款高效率、低静态电流的升降压转换器,采用小型晶圆芯片封装。输入电压范围为1.6V至5.5V,输出电压范围为1.2V至5.5V（可调）。最大输出电流为1.5A,典型峰值开关电流为3A。具有自动模式切换、前向和反向电流操作、启动到预偏置输出等功能。静态电流仅为8μA,支持自动功率节省模式和强制PWM模式配置。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS631010YBGR
- 商品编号
- C6719123
- 商品封装
- DSBGA-8(1.1x1.6)
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 1.6V~5.5V | |
| 输出电压 | 1.2V~5.5V | |
| 输出电流 | 1.5A | |
| 开关频率 | 2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压-升压式 | |
| 静态电流(Iq) | 6.1uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS631010 和 TPS631011 是采用微型晶圆级芯片尺寸封装的恒定频率峰值电流模式控制升降压转换器。它们具有3A（典型值）的峰值电流限制和1.6V至5.5V的输入电压范围，为系统预调节器和电压稳定器提供电源解决方案。
根据输入电压的不同，当输入电压约等于输出电压时，TPS631010 和 TPS631011 会自动在升压、降压或三周期升降压模式下工作。模式之间的切换发生在定义的占空比下，并避免了模式内的不必要切换，以减少输出电压纹波。8μA的静态电流和节能模式使得在轻载到无负载条件下达到最高效率。
这些器件在WCSP封装中提供了非常小的解决方案尺寸。
应用领域
- 真无线立体声(TWS)
- 系统预稳压器（智能手机、平板电脑、终端、远程信息处理设备）
- 负载点稳压（有线传感器、端口/电缆适配器和车充转接头）
- 指纹、摄像头传感器（电子智能锁、IP网络摄像机）
- 电压稳定器（数据通信、光模块、冷却/加热设备）
