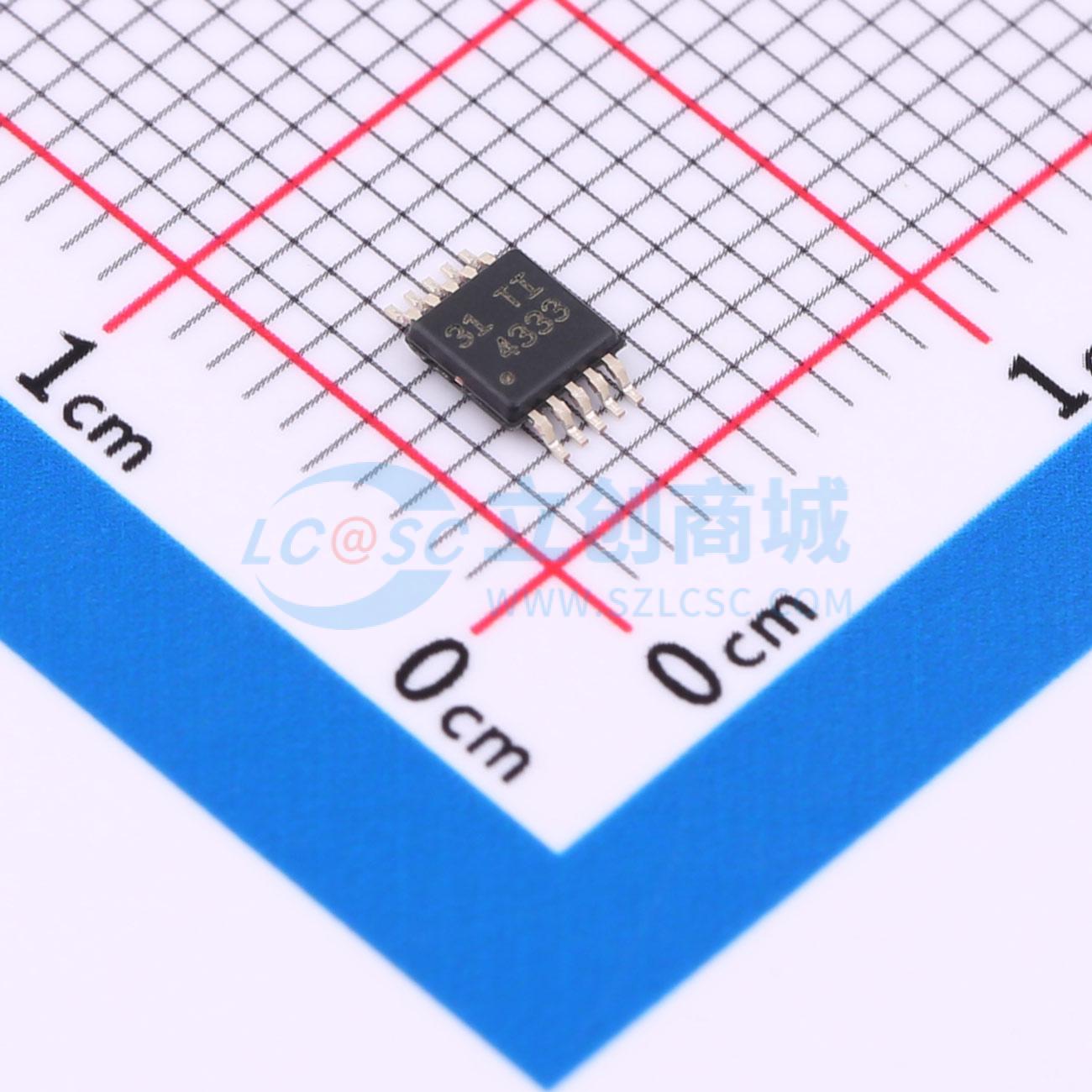

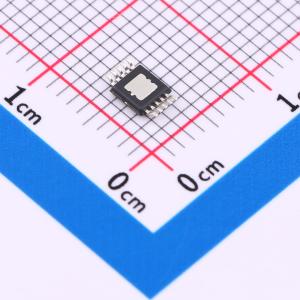

TPS7A4333DGQR

TPS7A43低压差（LDO）线性稳压器结合了4 V至85 V的输入电压范围和极低的静态电流。 该器件可支持宽范围的输入电压（例如，15节电池和24 V至48 V的线路电源），并能承受高达85 V的线路瞬态电压。这些特性有助于现代应用满足日益严格的能源要求，并有助于延长便携式电源解决方案中的电池使用寿命。 TPS7A43输出（OUT）有固定输出和可调输出两种版本，可在1%的精度下将电压从1.24 V调节至14.5 V。该器件还提供第二个中间输出（MID_OUT），可使用MVSEL引脚将其设置为10 V、12 V和15 V，并且可用于为栅极驱动器提供偏置，以替代分立稳压器。 TPS7A43具有一个精密使能输入，有助于通过输入的电阻分压器在固定且精确的阈值电压下使能或禁用LDO。 电源正常（PG）输出用于监控反馈引脚处的电压，以指示输出电压的状态。EN输入和PG输出可用于对系统中的多个电源进行排序。

• 输入电压：4 V至85 V
• 宽输出（OUT）电压范围：
  • 可调：1.24 V至14.5 V
  • 固定：1.25 V至5.0 V
• 可选中间输出（MID_OUT）：10 V、12 V、15 V
• 最大输出电流：50 mA（OUT和MID_OUT共享）
• 全温度范围内精度为1%
• 超低静态电流（IQ）：5.5 μA
• 精密使能
• 电源正常（PG）输出（开漏）
• 热关断和过流保护
• 工作结温：-40°C至+125°C
• 封装：HVSSOP - 10（热阻RθJA = 53.7°C/W）

• 无绳电动工具
• 直流电机和风扇
• 可编程逻辑控制器（PLC）
• 现场变送器和过程传感器
• 烟雾和热探测器
• 电动汽车充电基础设施
• 电池组
