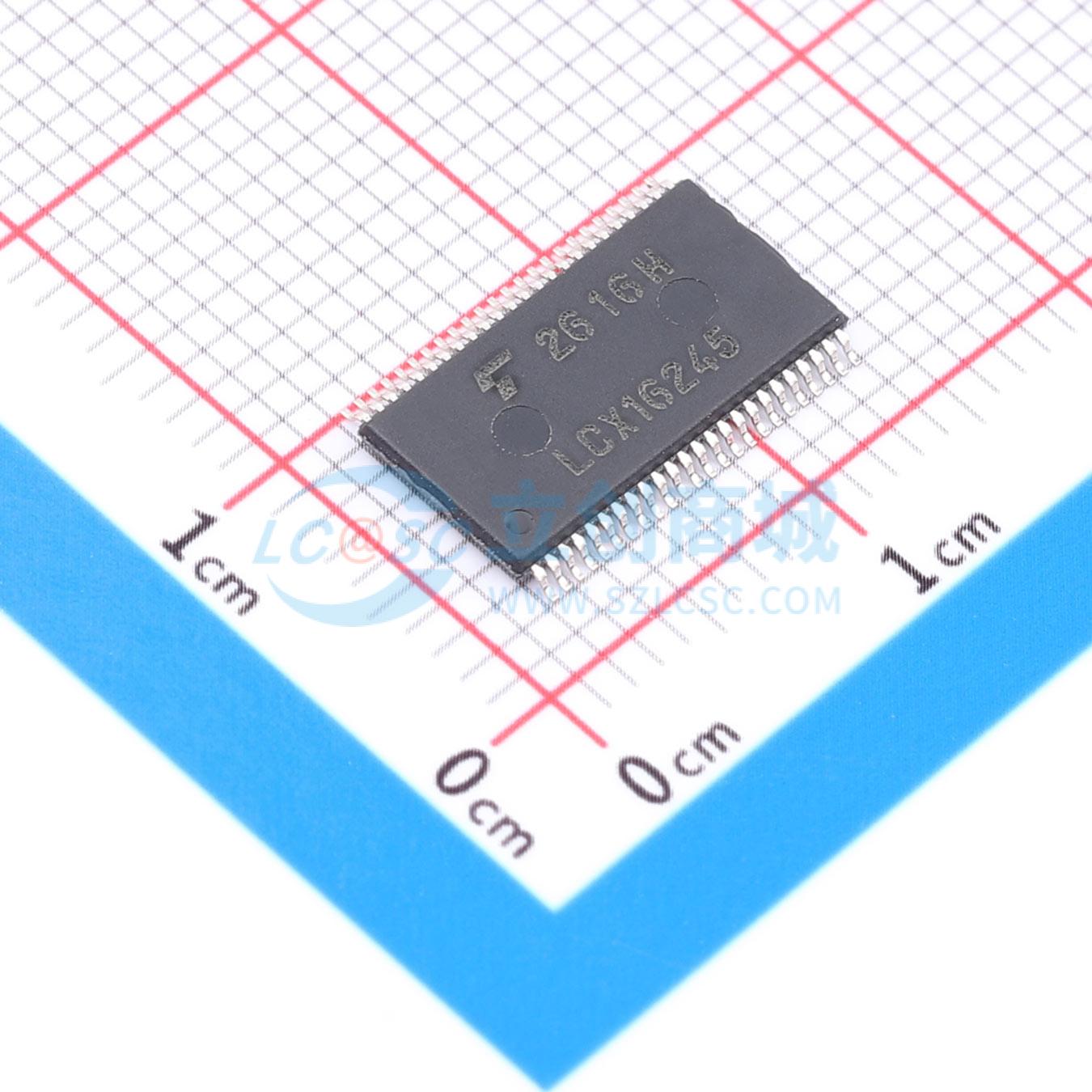

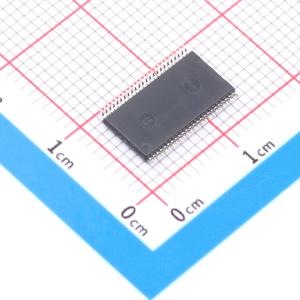

TC74LCX16245ELF
TC74LCX16245ELF
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TC74LCX16245ELF
- 商品编号
- C6716802
- 商品封装
- TSSOP-48
- 包装方式
- 编带
- 商品毛重
- 0.366667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~3.6V | |
| 元件数 | 2 | |
| 每个元件位数 | 8 | |
| 通道类型 | 双向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 系列 | 74LCX | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 20uA | |
| 传播延迟(tpd) | 1.5ns@3.3V,50pF | |
| 功能特性 | 掉电隔离；输出使能；电平转换 |
商品概述
TC74LCX16245是一款高性能CMOS 16位总线收发器，专为2.5V或3.3V系统设计，在保持CMOS低功耗的同时实现高速运行。该器件适用于低电压（2.5V或3.3V）VCC应用，但也可用于输入和输出均为5V电源环境的接口。这款16位总线收发器由方向控制（DIR）输入和输出使能（OE）输入控制，每个字节通用。它可以用作两个8位收发器或一个16位收发器。数据传输方向由DIR输入的电平决定。OE输入可用于禁用设备，使总线有效隔离。所有输入均配备了防静电放电保护电路。
商品特性
- 宽工作温度范围：Topr = -40至125°C（仅适用于2020年4月之后生产的产品）
- 低电压操作：VCC = 2.0至3.6V
- 高速操作：tpd = 4.5 ns（最大值）（VCC = 3.0至3.6V）
- 输出电流：|IOH| / IOL = 24 mA（最小值）（VCC = 3.0 V）
- 封装：TSSOP
- 5.0V与低电压（2.5V或3.3V）信号之间的双向接口
- 所有输入和输出均提供掉电保护
