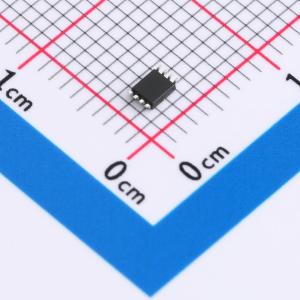

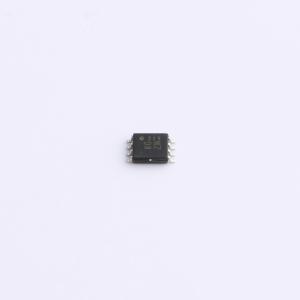

温馨提醒：图片仅供参考，商品以实物为准
TC7WZ08FK,LJ(CT
CMOS 数字集成电路，双 2 输入与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 双2输入与门
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TC7WZ08FK,LJ(CT
- 商品编号
- C6716828
- 商品封装
- SSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.0351克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 通道数 | 2 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | - | |
| 系列 | 7WZ系列 | |
| 传播延迟(tpd) | 3.7ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 | |
| 功能特性 | 局部关断模式；过压容忍输入 |
商品概述
双2输入与门
商品特性
- 符合AEC - Q100（修订版H）标准
- 宽工作温度范围：Topr = -40至125°C
- 高输出电流：在VCC = 3.0V时为±24mA（最小值）
- 超高速运行：在VCC = 5.0V、CL = 50 pF时，tpd = 2.5 ns（典型值）
- 工作电压范围：VCC = 1.65至5.5V
- 5.5V容限输入
- 5.5V掉电保护输出
- 在VCC = 3.3V时，性能与TC74LCX系列匹配
