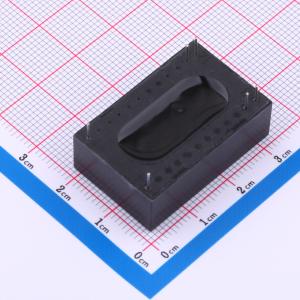

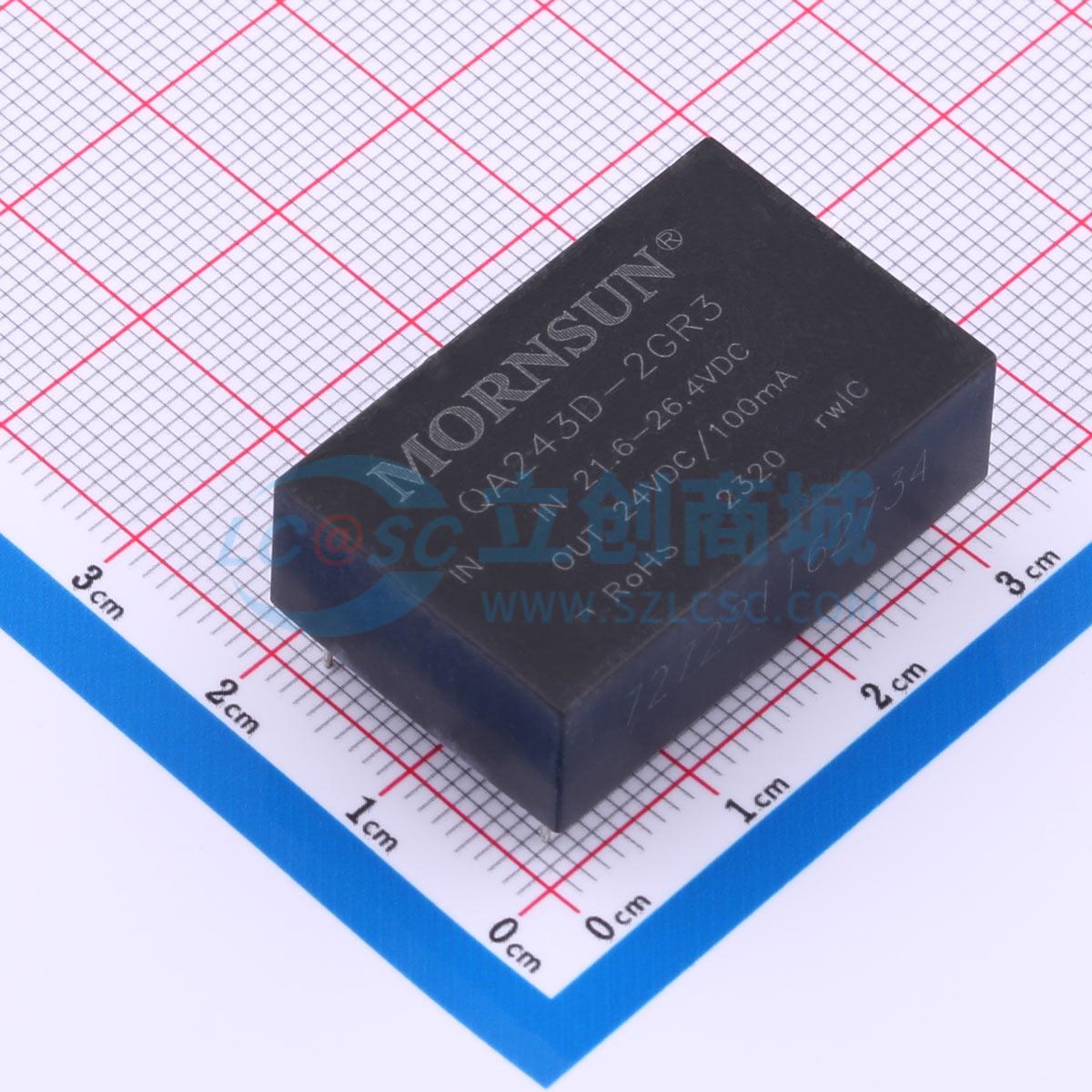

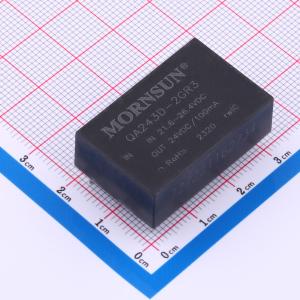

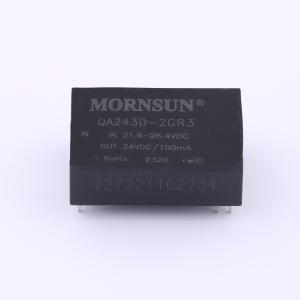

QA243D-2GR3
IGBT/SiC MOSFET驱动器电源
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款专为1700V IGBT/SIC MOSFET驱动器设计的DC-DC模块电源。产品为双隔离、双正输出，具备输出短路保护和自恢复功能。输入和输出均符合加强绝缘设计，符合UL62368、EN62368、EN50178标准认证。
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- QA243D-2GR3
- 商品编号
- C6705157
- 商品封装
- DIP,31.6x20.3mm
- 包装方式
- 管装
- 商品毛重
- 11.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 通道数 | 2 | |
| 输出功率 | 4.8W | |
| 工作电压(Vin) | 21V~26V | |
| 转换效率 | 88% | |
| 输出电流(最大值) | 100mA | |
| 最大容性负载 | 200uF | |
| 隔离电压(Vrms) | 5kV |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 200kHz | |
| 纹波噪声 | 250mVp-p | |
| 长度 | 31.6mm | |
| 宽度 | 20.3mm | |
| 高度 | 10.2mm |
商品概述
IGBT/SiC MOSFET 驱动电源系列是专为1700 V IGBT/SiC MOSFET 驱动器而设计的DC-DC 模块电源。该产品为双隔离双正两路正输出，具有输出短路保护及自恢复能力，输入、输出两路间均满足加强绝缘设计，符合UL62368-1、EN62368-1、EN50178 标准认证。
商品特性
- 效率高达 88%
- 隔离电压高达5000VAC（加强绝缘）
- 最大容性负载 200μF
- 隔离电容 3.5pF typ.
- 工作温度范围: -40℃ to +105℃
- 整机材质符合CTI I 类
- 专为1700V IGBT/SiC MOSFET 驱动器设计
应用领域
- 通用变频器
- 交流伺服驱动系统
- 电焊机
- 不间断电源(UPS)
