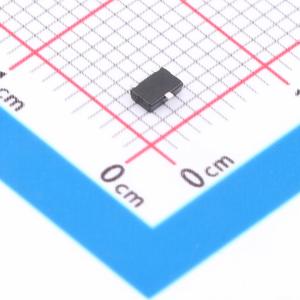

温馨提醒：图片仅供参考，商品以实物为准
SSM3K347R,LF
1个N沟道 耐压:38V 电流:2A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：AEC-Q101 (Rev. D) 合格。 4.0V 驱动。 内置 47 kΩ 下拉电阻。 低漏源导通电阻：RDS(ON) = 480 mΩ（最大）(VGS = 4.0V)；RDS(ON) = 410 mΩ（最大）(VGS = 4.5V)；RDS(ON) = 340 mΩ（最大）(VGS = 10V)。应用：继电器驱动器
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- SSM3K347R,LF
- 商品编号
- C6685627
- 商品封装
- SOT-23F
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 38V | |
| 连续漏极电流(Id) | 2A | |
| 导通电阻(RDS(on)) | 480mΩ@4V | |
| 耗散功率(Pd) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.4V | |
| 栅极电荷量(Qg) | 2.5nC@10V | |
| 输入电容(Ciss) | 86pF | |
| 反向传输电容(Crss) | 13pF | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 27pF |
商品特性
- 通过 AEC-Q101(修订版 D)认证
- 4.0 V 驱动
- 内置 47kΩ 下拉电阻
- 低漏源导通电阻
- RDS(ON) = 480 mΩ(最大值)(@VGS = 4.0 V)
- RDS(ON) = 410 mΩ(最大值)(@VGS = 4.5 V)
- RDS(ON) = 340 mΩ(最大值)(@VGS = 10 V)
应用领域
- 继电器驱动器
