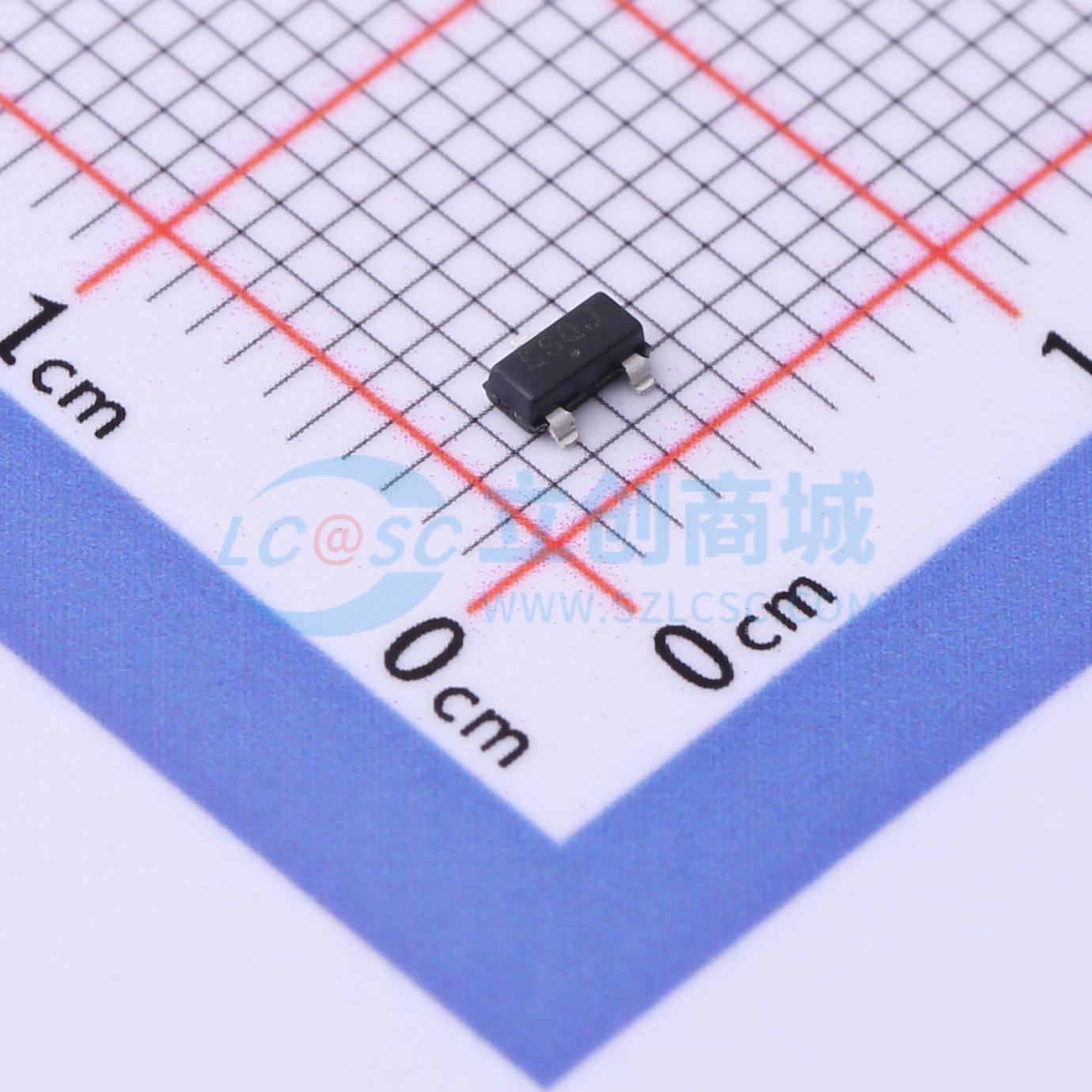

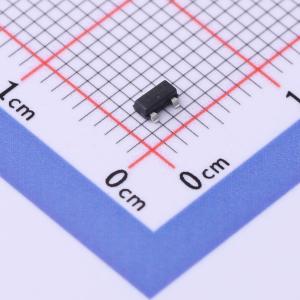

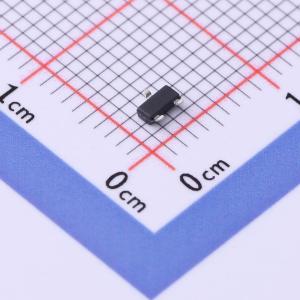

温馨提醒：图片仅供参考，商品以实物为准
MAX809SN293D2T1G
MAX809SN293D2T1G 停产
- 品牌名称
- onsemi(安森美)
- 商品型号
- MAX809SN293D2T1G
- 商品编号
- C719784
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.037克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | 推挽 | |
| 工作电压 | 2.93V | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 2.93V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 手动复位 | 无 | |
| 看门狗定时器 | 无 | |
| 复位超时 | 20ms | |
| 工作温度 | -40℃~+105℃@(TJ) |
商品概述
MAX809和MAX810是高性价比的系统监控电路，旨在监控数字系统中的VCC，并在必要时向主处理器提供复位信号，无需外部组件。 当VCC降至复位电压阈值以下时，复位输出将在10 μs内变为有效状态。在VCC升至复位阈值以上后，复位信号将在工厂预设的超时时间内保持有效。MAX810的复位输出为高电平有效，而MAX809的复位输出为低电平有效。这两款器件均提供SOT - 23和SC - 70封装。 MAX809/810经过优化，可抑制VCC线路上的快速瞬态干扰。0.5 μA（VCC = 3.2 V）的低电源电流使这些器件适用于电池供电应用。
商品特性
- 用于1.5 V、2.5 V、3.0 V、3.3 V和5.0 V电源的精密VCC监控器
- 提供从1.2 V到4.9 V、以100 mV为步进的精密监控电压
- 提供四种保证的最小上电复位脉冲宽度（1 ms、20 ms、100 ms和140 ms）
- 复位输出在VCC = 1.0 V时仍能保证有效
- 低电源电流
- 与热插拔应用兼容
- 具备VCC瞬态抗扰性
- 无需外部组件
- 宽工作温度范围：-40°C至105°C
- 这些器件为无铅产品，符合RoHS标准
应用领域
- 计算机
- 嵌入式系统
- 电池供电设备
- 关键微处理器电源监控
