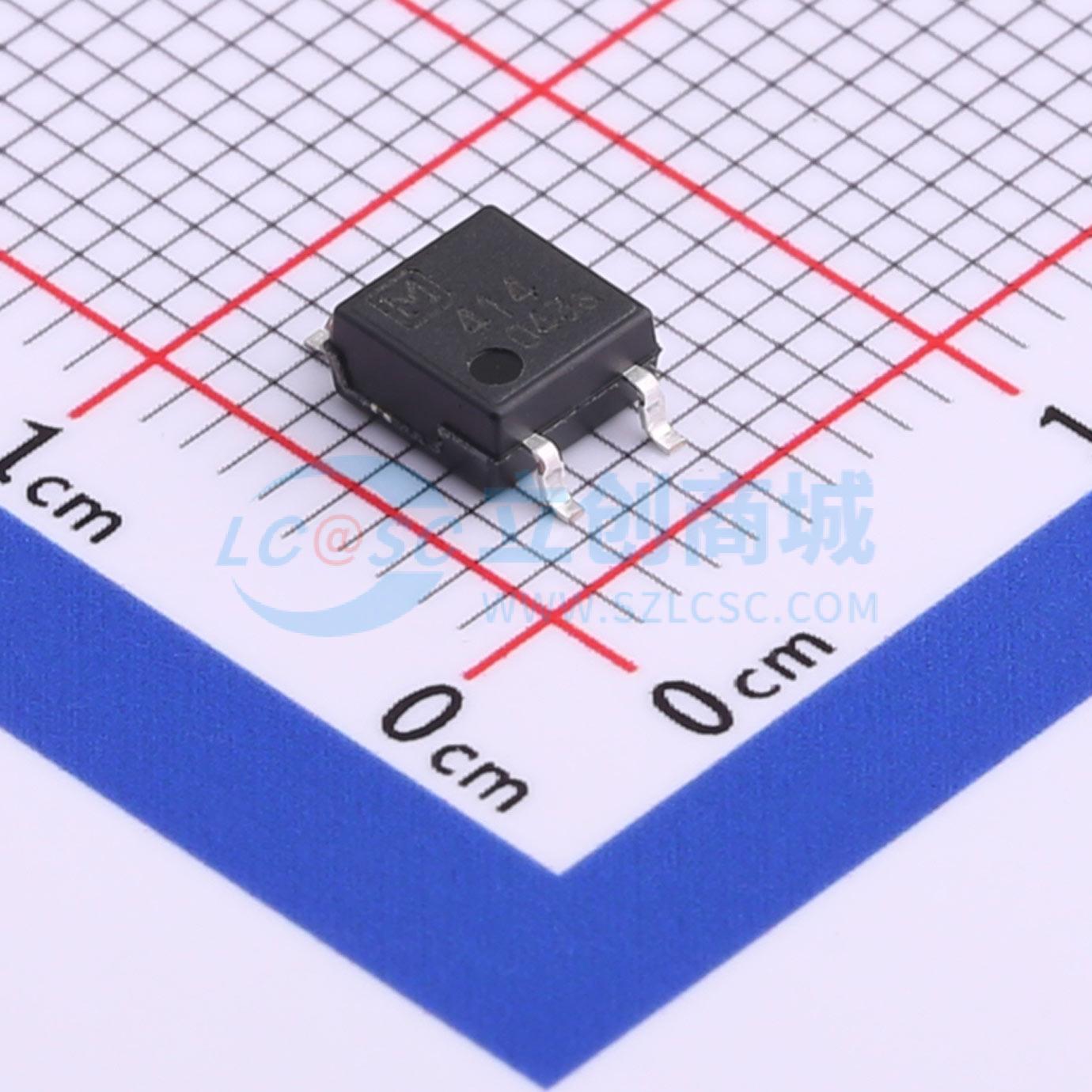

温馨提醒：图片仅供参考，商品以实物为准
AQY414S
1 Form B(SPSTNC) 负载AC,DC 负载电压400V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：小型SOP4引脚封装 (W) 4.3×(L) 4.4×(H) 2.1mm。 低导通电阻。 控制低电平模拟信号。 低电平关态泄漏电流最大1μA。应用：电源。 测量仪器
- 品牌名称
- PANASONIC(松下)
- 商品型号
- AQY414S
- 商品编号
- C719609
- 商品封装
- SOP-4-2.54mm
- 包装方式
- 管装
- 商品毛重
- 0.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 触点形式 | SPST-NC(1 Form B) | |
| 连续负载电流 | 100mA | |
| 负载电压 | 400V | |
| 正向压降(Vf) | 1.25V | |
| 正向电流(If) | 50mA | |
| 导通电阻 | 26Ω |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 1.5kV | |
| 导通时间(Ton) | 280us | |
| 截止时间(Toff) | 470us | |
| 输入类型 | AC,DC | |
| 工作温度 | -40℃~+85℃ | |
| 总功耗(Pd) | 350mW |
商品概述
小SOP4引脚封装（4.3 X 4.4 X 2.1 mm）
低导通电阻
控制低电平模拟信号
最大关断状态漏电流为1 μA
应用领域：
- 电源
- 测量仪器
- 安全设备
- 电话设备
- 传感设备
交流/直流双用：
- 60 V, 500 mA: AQY412S, AQY412SX, AQY412SZ
- 350 V, 120 mA: AQY410S, AQY410SX, AQY410SZ
- 400 V, 100 mA: AQY414S, AQY414SX, AQY414SZ
绝对最大额定值（环境温度：25℃）：
- LED正向电流：50 mA
- LED反向电压：5 V
- 峰值正向电流：1 A（f = 100 Hz，占空比= 0.1%）
- 功耗：75 mW
- 负载电压（峰值AC）：60 V, 350 V, 400 V
- 连续负载电流：0.5 A, 0.12 A, 0.1 A（峰值AC, DC）
- 峰值负载电流：1.5 A, 0.3 A, 0.24 A（100 ms, 单次, V = DC）
- 总功耗：350 mW
- I/O隔离电压：1,500 Vrms
- 环境温度（工作）：-40至+85℃（避免结冰和凝露）
- 环境温度（存储）：-40至+100℃
电气特性（环境温度：25℃）：
- LED工作（OFF）电流：0.9 mA（典型值），3 mA（最大值）
- LED反向（ON）电流：0.4 mA（最小值），0.85 mA（典型值）
- LED压降电压：1.25 V（典型值），1.5 V（最大值）
- 导通电阻：1 Ω（典型值），2.5 Ω（最大值）
- 关断状态漏电流：1 μA（最大值）
- 工作（OFF）时间：0.9 ms（典型值），3 ms（最大值）
- 反向（ON）时间：0.21 ms（典型值），0.23 ms（最大值）
- I/O电容：0.8 pF（典型值）
- 初始I/O隔离电阻：1,000 MΩ（最大值）
推荐工作条件（环境温度：25℃）：
- LED电流：5至30 mA
- 负载电压（峰值AC）：
- AQY412S：48 V
- AQY410S：280 V
- AQY414S：320 V
- 连续负载电流：
- AQY412S：0.5 A
- AQY410S：0.12 A
- AQY414S：0.1 A
应用领域
- 电源供应
- 测量仪器
- 安全设备
- 电话设备
- 传感设备
