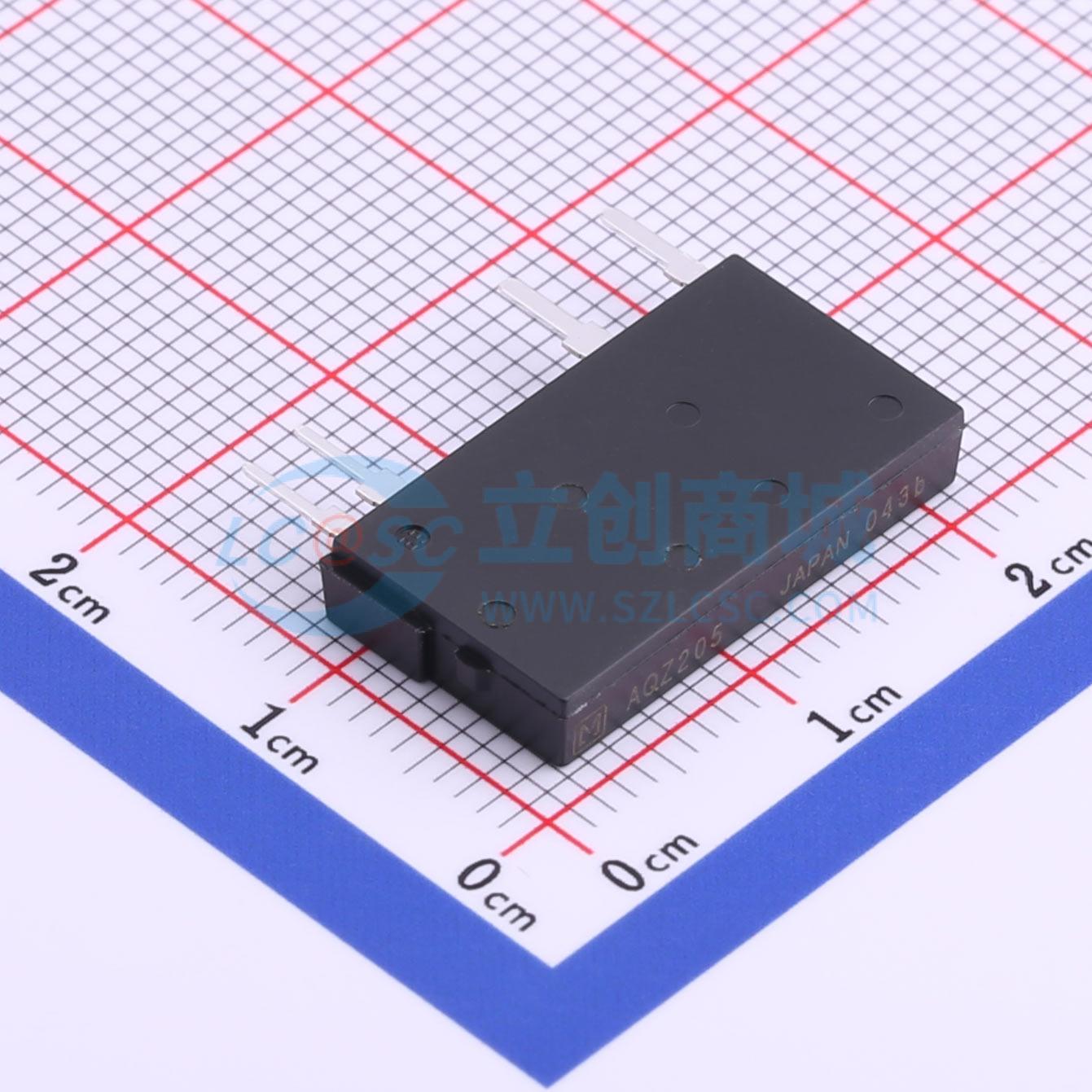

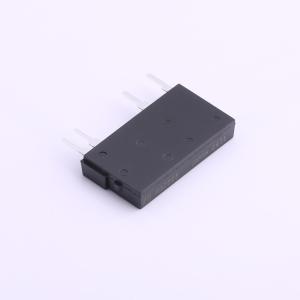

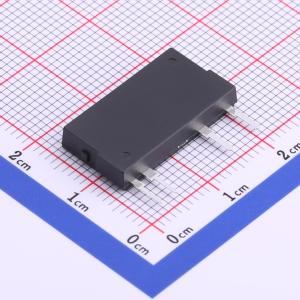

AQZ205
1 Form A(SPSTNO) 负载AC,DC 负载电压100V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- PANASONIC(松下)
- 商品型号
- AQZ205
- 商品编号
- C719615
- 商品封装
- SIP-4
- 包装方式
- 管装
- 商品毛重
- 2.44克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 触点形式 | SPST-NO(1 Form A) | |
| 连续负载电流 | 2A | |
| 负载电压 | 100V | |
| 正向压降(Vf) | 1.25V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | 230mΩ | |
| 隔离电压(Vrms) | 2.5kV | |
| 导通时间(Ton) | 2.4ms | |
| 截止时间(Toff) | 210us |
商品概述
Slim SIL4-pin package - 窄型SIL4引脚封装
EXtremely low on-resistance - 极低导通电阻
Control low-level signal - 控制低电平信号
Low-level off state leakage current of maX. 10 μA - 关态泄漏电流最大为10 μA
High I/O isolation voltage of 2,500 V - 高达2,500 V的I/O隔离电压
Eliminates the need for a counter electromotive protection diode in the drive circuit on the input side - 消除了输入侧驱动电路中反电动势保护二极管的需求
Eliminates the need for a power supply to drive the power MOSFET - 消除了为驱动功率MOSFET提供电源的需求
No restriction on mounting direction - 安装方向无限制
Low thermoelectromotive force - 低热电势
Neither noise nor arc at contact - 接触时既无噪声也无电弧
Sockets are also available - 也有插座可用
商品特性
- 紧凑型SIL4-pin封装
- 极低的导通电阻
- 控制低电平信号
- 最大10 μA的低电平关断状态漏电流
- 高达2,500 V的输入输出隔离电压
- 无需在输入侧驱动电路中使用反电动势保护二极管
- 无需电源来驱动功率MOSFET
- 无安装方向限制
- 低热电势
- 无接触噪声和电弧
- 提供插座选项
应用领域
- 交通信号
- 测量仪器
- 工业机械
