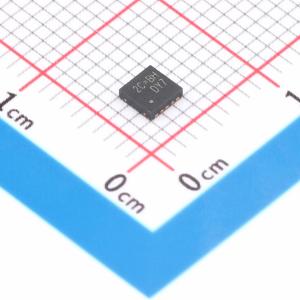

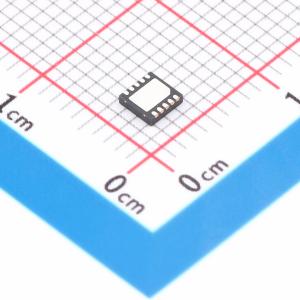

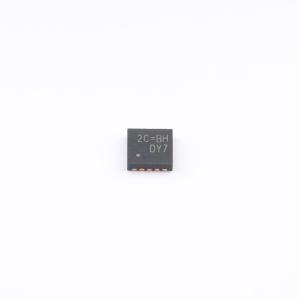

RT7276GQW

降压型 3A 4.5V~18V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: RICHTEK(立锜)
商品型号: RT7276GQW
商品编号: C6669339
商品封装: WDFN-10(3x3)
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	700uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	内置LDO稳压器；逐波限流；可调软启动；过流保护；输出放电；工作状态指示；打嗝限流

商品概述

RT7275/76 是高性能的 700kHz、3A 降压调节器，内置功率开关和同步整流器。它们采用先进恒定导通时间（ACOTTM）控制架构，具有快速瞬态响应特性，使用小型陶瓷输出电容器即可稳定工作，无需复杂的外部补偿等。输入电压范围为 4.5V 至 18V，输出电压可在 0.765V 至 8V 之间调节。专有的 ACOTTM 控制技术对其他快速响应恒定导通时间架构进行了改进，可在输入电压、负载和输出电压范围内实现近乎恒定的开关频率。由于没有内部时钟，对瞬态的响应几乎是即时的，电感电流可以快速上升，以在无需大容量输出电容的情况下维持输出稳压。RT7275/76 搭配陶瓷输出电容器时性能稳定且经过优化。 RT7275/76 内置 90mΩ 开关和 60mΩ 同步整流器，在各种应用中表现出出色的效率和良好的性能，尤其适用于低输出电压和低占空比的情况。逐周期电流限制、输入欠压锁定、外部可调软启动、输出欠压和过压保护以及热关断功能，确保了在所有工作条件下的安全平稳运行。 RT7275 和 RT7276 分别提供带外露散热焊盘的 WDFN-10L 3×3 和 PTSSOP-14 封装。

商品特性

快速瞬态响应
全负载电流下稳定的 700kHz 开关频率（RT7275）；轻载时为不连续工作模式（RT7276）
3A 输出电流
先进恒定导通时间（ACOTTM）控制
针对陶瓷输出电容器进行优化
4.5V 至 18V 输入电压范围
内置 90mΩ 开关和 60mΩ 同步整流器
0.765V 至 8V 可调输出电压
外部可调、预偏置兼容软启动
逐周期电流限制
可选输出放电功能（仅 PTSSOP-14 封装）
输出过压和欠压关断

应用领域

工业和商业低功率系统
计算机外设
LCD 显示器和电视
绿色电子产品/电器
高性能 DSP、FPGA 和 ASIC 的负载点稳压

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	765mV~8V
	输出电流	3A
	开关频率	700kHz
	工作温度	-40℃~+85℃@(TA)
