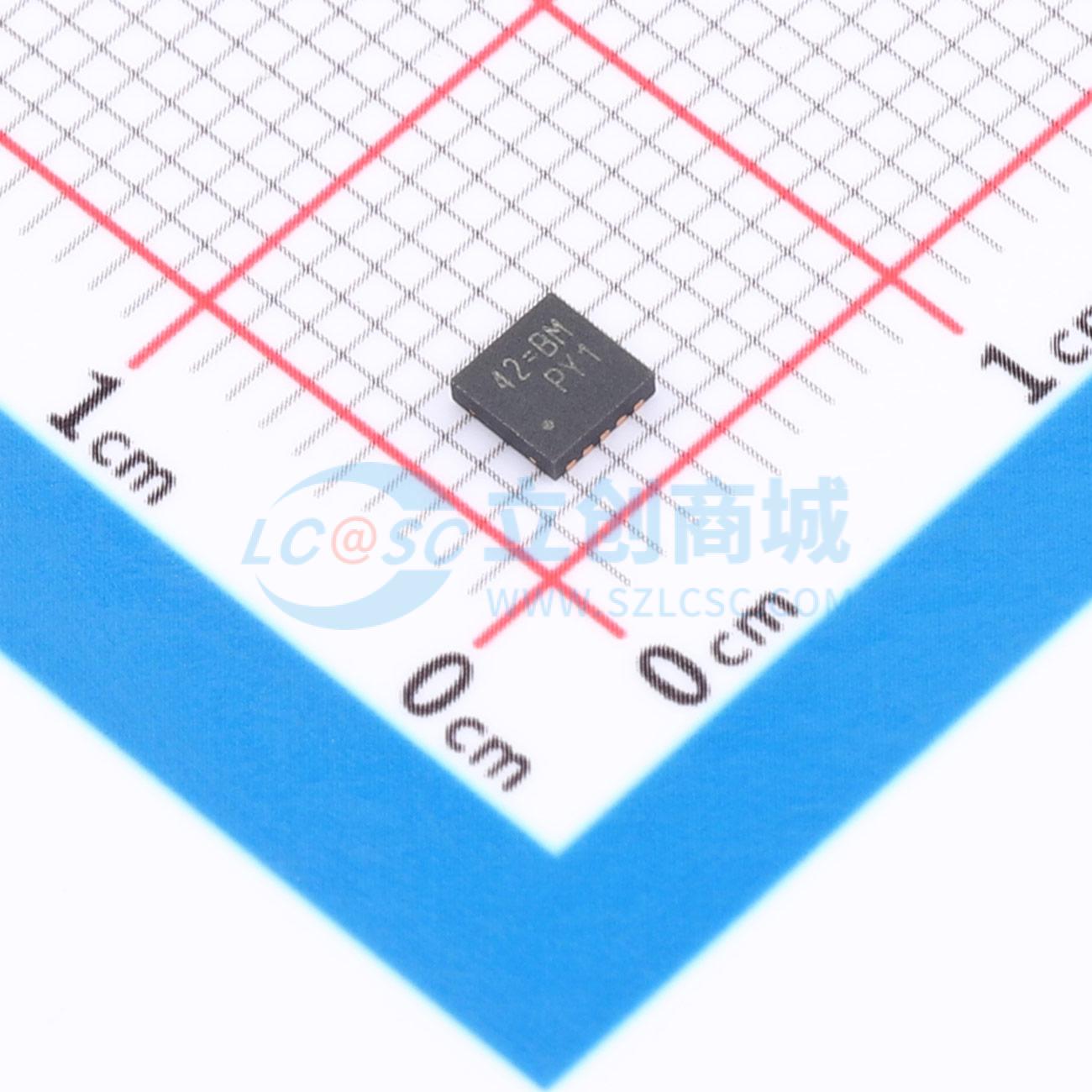

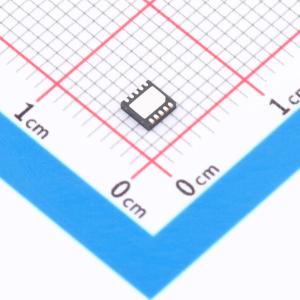

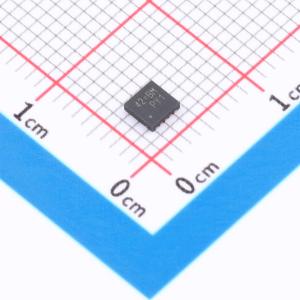

RT8078AGQW
4A、1MHz同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT8078A是一款高效率同步降压转换器,输入电压范围为2.7V到5.5V,提供可调输出电压0.6V到Vin,最大输出电流为4A。内部同步低阻抗功率开关,无需外部肖特基二极管,开关频率固定为1MHz,支持100%占空比低dropout操作。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT8078AGQW
- 商品编号
- C6669347
- 商品封装
- WDFN-10(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~5.5V | |
| 输出电压 | 600mV~5.5V | |
| 输出电流 | 4A | |
| 开关频率 | 1MHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃@(TA) | |
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
RT8078A 是一款高效率同步降压 DC/DC 转换器。其输入电压范围为 2.7V 至 5.5V，可提供从 0.6V 到 VIN 的可调稳压输出电压，并能提供高达 4A 的输出电流。内部同步低导通电阻功率开关提高了效率，并消除了对外部肖特基二极管的需求。开关频率内部固定为 1MHz。100% 占空比提供了低压差操作，从而延长了便携式系统的电池寿命。电流模式操作与内部补偿相结合，使得在广泛的负载和输出电容范围内优化瞬态响应成为可能。RT8078A 以 PWM 模式工作，以实现宽负载范围内的高效率。RT8078A 提供 WDFN-10L 3x3 和 SOP-8（外露垫片）封装。
商品特性
- 高效率：高达95%
- 固定频率：1MHz
- 无需肖特基二极管
- 内部补偿
- 0.6V基准允许低输出电压
- PWM模式操作
- 低压降操作：100%占空比
- OCP、UVP、OVP、OTP
- 符合RoHS标准且无卤素
应用领域
- 便携式仪器
- 电池供电设备
- 笔记本电脑
- 分布式电源系统
- IP电话
- 数码相机
