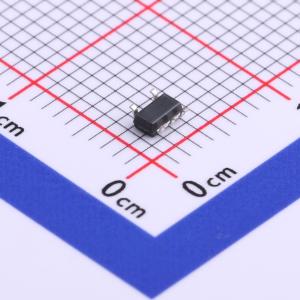

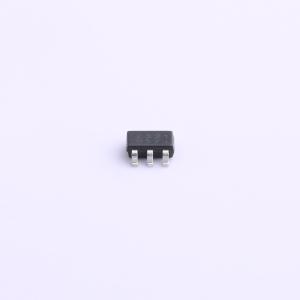

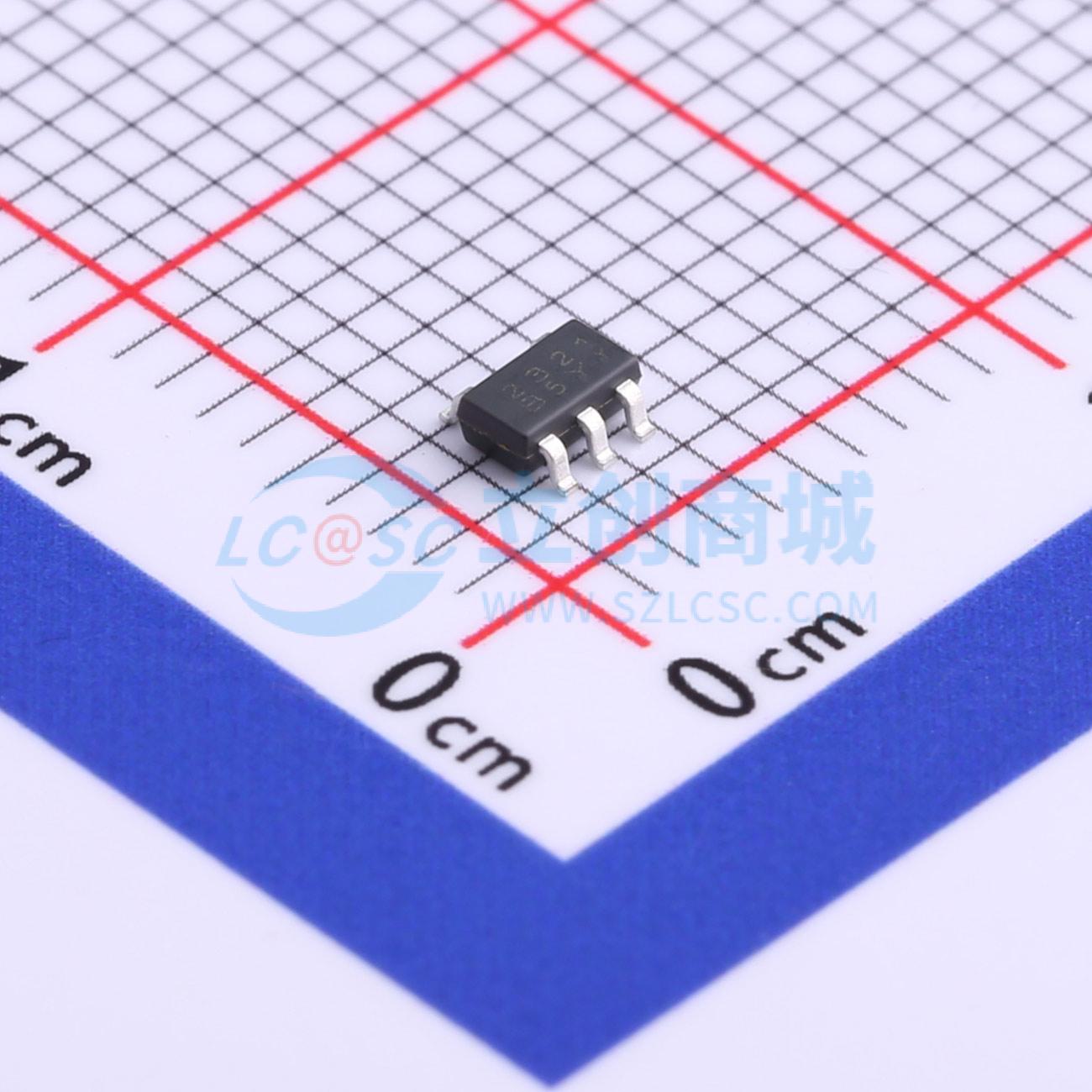

WS72321EO-5/TR
通用运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WS72321系列是一款具有轨到轨输入/输出摆幅的单路低压运算放大器。超低静态电流使该放大器非常适合便携式电池供电设备。共模输入范围包含地电位，使该器件可用于低端电流分流测量
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- WS72321EO-5/TR
- 商品编号
- C717848
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.078克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 9V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 1.5MHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 500nV/℃ | |
| 压摆率(SR) | 1.1V/us | |
| 输入偏置电流(Ib) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 10pA | |
| 噪声密度(eN) | 30nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 104dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 48uA | |
| 输出电流 | 43mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.8V~5.5V |
应用领域
- 活跃滤波器
- 烟雾/气体传感器
- 电池供电个人医疗护理设备
