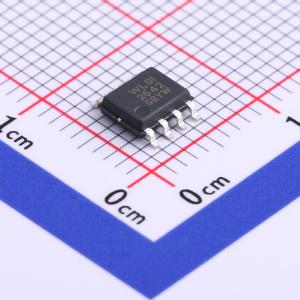

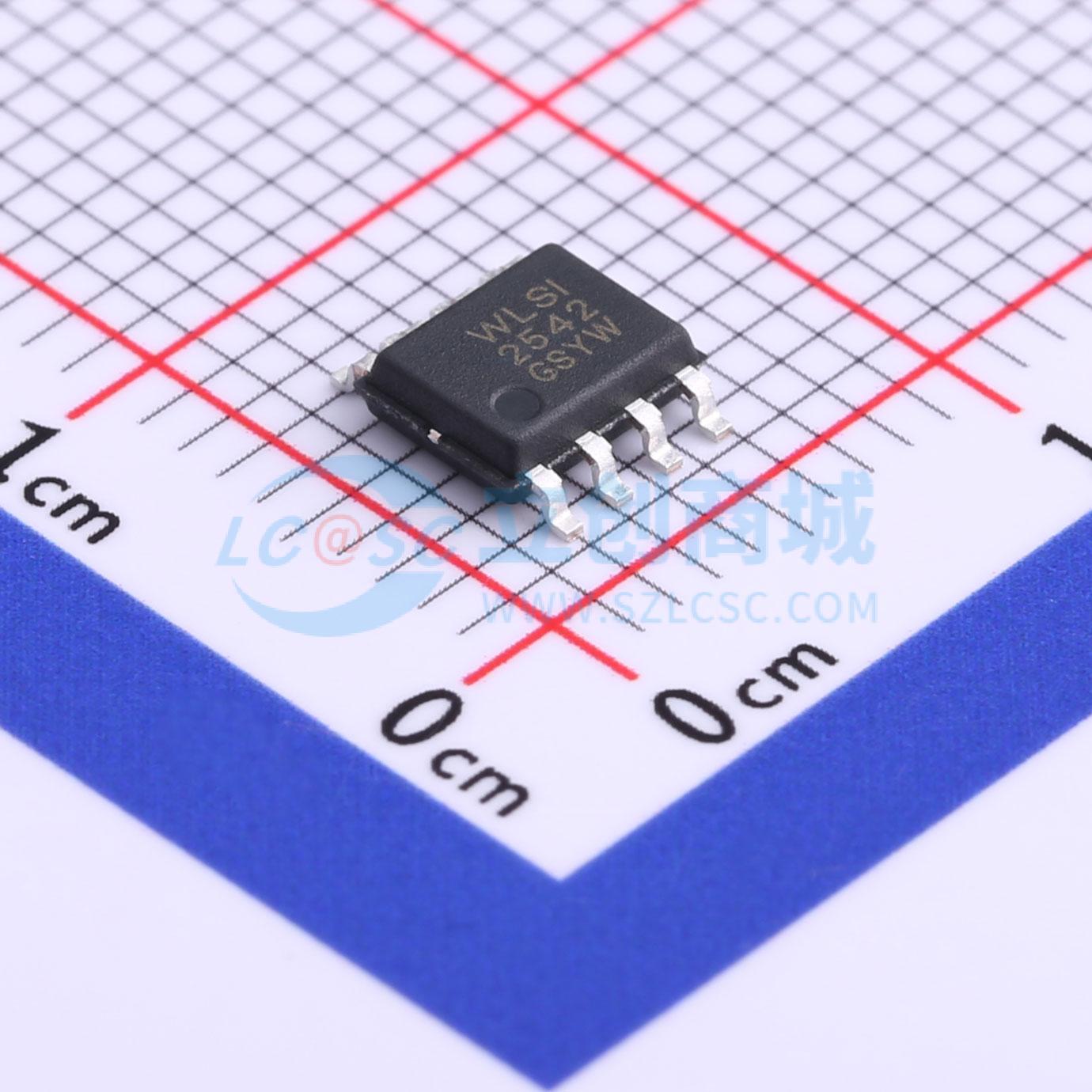

WS72542S-8/TR
通用运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WS72542系列是一款具有轨到轨输入/输出摆幅的双路低压运算放大器。超低静态电流使该放大器非常适合用于便携式电池供电设备。共模输入范围包含地，这使得该器件可用于低端电流分流测量
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- WS72542S-8/TR
- 商品编号
- C717855
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.141克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 9V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 2MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 1.1uV/℃ | |
| 压摆率(SR) | 1.4V/us | |
| 输入偏置电流(Ib) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 10pA | |
| 噪声密度(eN) | 30nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 110dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 42uA | |
| 输出电流 | 46mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.8V~5.5V |
商品概述
WS72542系列是一款具有轨到轨输入/输出摆幅的双路低压运算放大器。超低静态电流使该放大器非常适合便携式电池供电设备。共模输入范围包含地，使该器件可用于低端电流分流测量。 WS72542采用SOP - 8L封装和MSOP - 8L封装，具备MSL 3级。标准产品无铅且无卤。
商品特性
- 单电源电压：1.8~5.5V
- 每路静态电流：42μA
- 典型放大器增益带宽积：2MHz
- 压摆率：1.4V/μs
- 失调电压：最大2mV
- 失调电压温度漂移：1.1μV/℃
- 总谐波失真加噪声：@1kHz时为 - 102dB，@10kHz时为 - 86dB
- 共模抑制比/电源抑制比：110dB/106dB
- 输出短路电流：46mA
- 工作温度范围： - 40℃至125℃
- 驱动2kΩ阻性负载
- 无输出交越失真
- 输入过驱动时无相位反转
- 轨到轨输入/输出摆幅
应用领域
- 有源滤波器
- 烟雾/气体传感器
- 电池供电电子设备
- 个人医疗护理
