商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | 电源模块/电源供应器 |
| 类型 | 隔离模块 |
| 输出数 | 1 |
| 电压 - 输入(最小值) | 10.8V |
| 电压 - 输入(最大值) | 13.2V |
| 电压 - 输出 1 | 5V |
| 电流 - 输出(最大值) | 400mA |
| 功率 (W) | 2 W |
| 属性 | 参数值 |
|---|---|
| 电压 - 隔离 | 3 kV |
| 应用 | ITE(商业) |
| 工作温度 | -40°C ~ 105°C |
| 效率 | 79% |
| 安装类型 | 表面贴装型 |
| 封装/外壳 | 8-SMD 模块,5 引线 |
| 大小 / 尺寸 | 0.50" 长 x 0.33" 宽 x 0.29" 高(12.7mm x 8.3mm x 7.3mm) |
| 特性 | SCP |
商品详情
产品特点 FEATURES
1

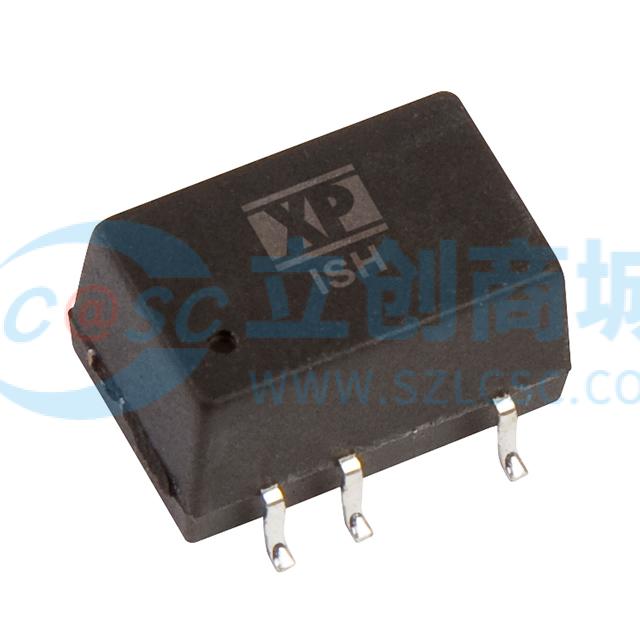

品牌XP Power，型号ISH1205A-H，属于ISH系列隔离直流电源模块
2
额定功率2W，输出电压5V，最大输出电流400mA，输入电压范围10.8V~13.2V
3
具备3kV直流隔离电压，提供可靠电气安全隔离
4
支持短路保护（SCP），有效保障电路及设备安全
5
采用表面贴装型安装方式，封装为8-SMD模块5引线，尺寸小巧（12.7mm×8.3mm×7.3mm）
6
工作温度范围广，可达-40°C~105°C，适应严苛环境
7
转换效率高达79%，能量损耗低
8
采用工业标准引脚设计，兼容常见电路布局
9
提供3年质保服务，可靠性有保障
10
可选卷带包装，便于批量生产贴装
使用场景 APPLICATIONS
1
商业电子设备（ITE）中的电源隔离转换应用
2
工业控制系统内的信号电路供电
3
模拟电路的电源适配，确保信号稳定性
4
紧凑空间的嵌入式设备电源模块，如小型通信设备、消费电子配件
5
对电气隔离有要求的电路设计，如测量仪器的信号调理单元
6
批量生产的电子设备中作为标准化电源模块使用
注意事项 PRECAUTIONS
1
安装时需遵循推荐的回流焊接曲线，峰值温度不超过245°C，高温持续时间符合规范
2
工作温度超过75°C时，需根据降额曲线降低输出功率，避免性能下降或损坏
3
发生短路保护后，需循环输入电源以恢复模块正常工作
4
模块外壳材质不适合水洗，清洁时应使用干燥或防静电擦拭方式
5
输入电压需严格控制在10.8V~13.2V范围内，避免超范围输入导致模块损坏
6
操作环境湿度需保持非冷凝状态，最高95%RH，避免潮湿环境影响电气性能
7
存储时需置于-55°C~125°C的干燥环境中，远离腐蚀性物质
8
使用过程中需保持足够的电气安全距离，确保隔离性能有效发挥

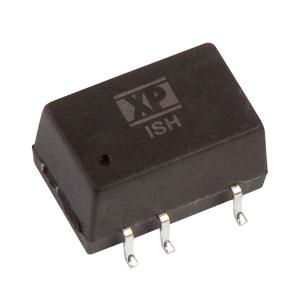

ISH1205A-H
价格：￥55.29
购买数量
个
(38个/管，最小起订量1个，递增量：1)
