商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | 电源模块/电源供应器 |
| 类型 | 隔离模块 |
| 输出数 | 1 |
| 电压 - 输入(最小值) | 13.5V |
| 电压 - 输入(最大值) | 16.5V |
| 电压 - 输出 1 | 5V |
| 电流 - 输出(最大值) | 200mA |
| 功率 (W) | 1 W |
| 电压 - 隔离 | 1.5 kV |
| 属性 | 参数值 |
|---|---|
| 应用 | ITE(商业) |
| 工作温度 | -40°C ~ 105°C |
| 效率 | 80% |
| 安装类型 | 表面贴装型 |
| 封装/外壳 | 8-SMD 模块,5 引线 |
| 大小 / 尺寸 | 0.50" 长 x 0.33" 宽 x 0.28" 高(12.7mm x 8.3mm x 7.0mm) |
| 特性 | SCP |
| 标准编号 | 61000 |
商品详情
产品特点 FEATURES
1

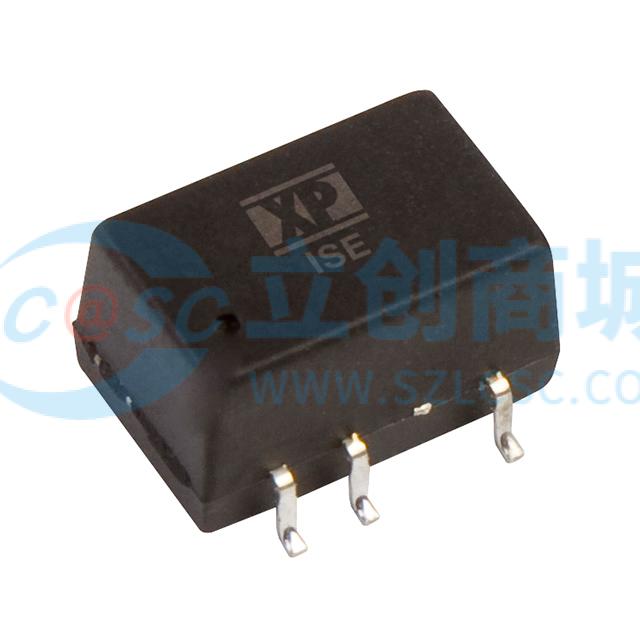

品牌与型号：XP Power ISE1505A-TR单通道隔离直流电源模块
2
电气参数：输入电压范围13.5V-16.5V DC，输出电压5V DC，最大输出电流200mA，额定功率1W
3
隔离性能：输入输出隔离电压达1.5kV DC
4
保护功能：具备短路保护（SCP）
5
环境适应性：工作温度范围-40℃~105℃，宽温设计适合严苛环境
6
效率与稳定性：效率达80%，输出电压精度高
7
物理特性：表面贴装型封装（8-SMD模块，5引线），尺寸小巧（12.7mm×8.3mm×7.0mm）
8
质保服务：提供3年质保
9
合规性：符合相关标准（标准编号61000）
使用场景 APPLICATIONS
1
商业ITE设备：如工业控制单元、自动化仪表
2
消费电子：嵌入式小型设备、便携式电子装置
3
通信系统：小型通信模块、信号处理设备
4
测试测量仪器：低功率测试模块、实验室小型设备
5
嵌入式系统：物联网终端、智能硬件节点
6
其他低功率直流供电场景：需要隔离电源的小型电子设备
注意事项 PRECAUTIONS
1
安装操作：表面贴装时需遵循IPC/JEDEC J-STD-020.1焊接规范，避免静电损伤（ESD防护）
2
电气匹配：输入电压需严格控制在13.5V-16.5V DC范围内，避免过压输入
3
保护功能：短路保护激活后需排除故障再恢复供电，避免持续短路
4
环境条件：工作温度不超过-40℃~105℃范围，存储温度保持在-55℃~125℃
5
负载限制：最大容性负载为220μF，避免过载使用
6
EMI防护：如需满足Class B电磁兼容要求，需额外配置EMI滤波器
7
合规使用：仅用于商业ITE应用场景，不用于违禁领域

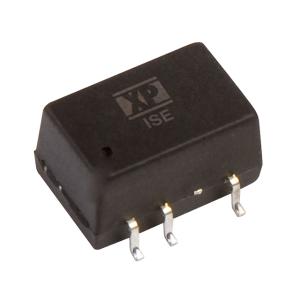

ISE1505A-TR
价格：￥23.61
购买数量
个
(500个/圆盘，最小起订量1个，递增量：1)
