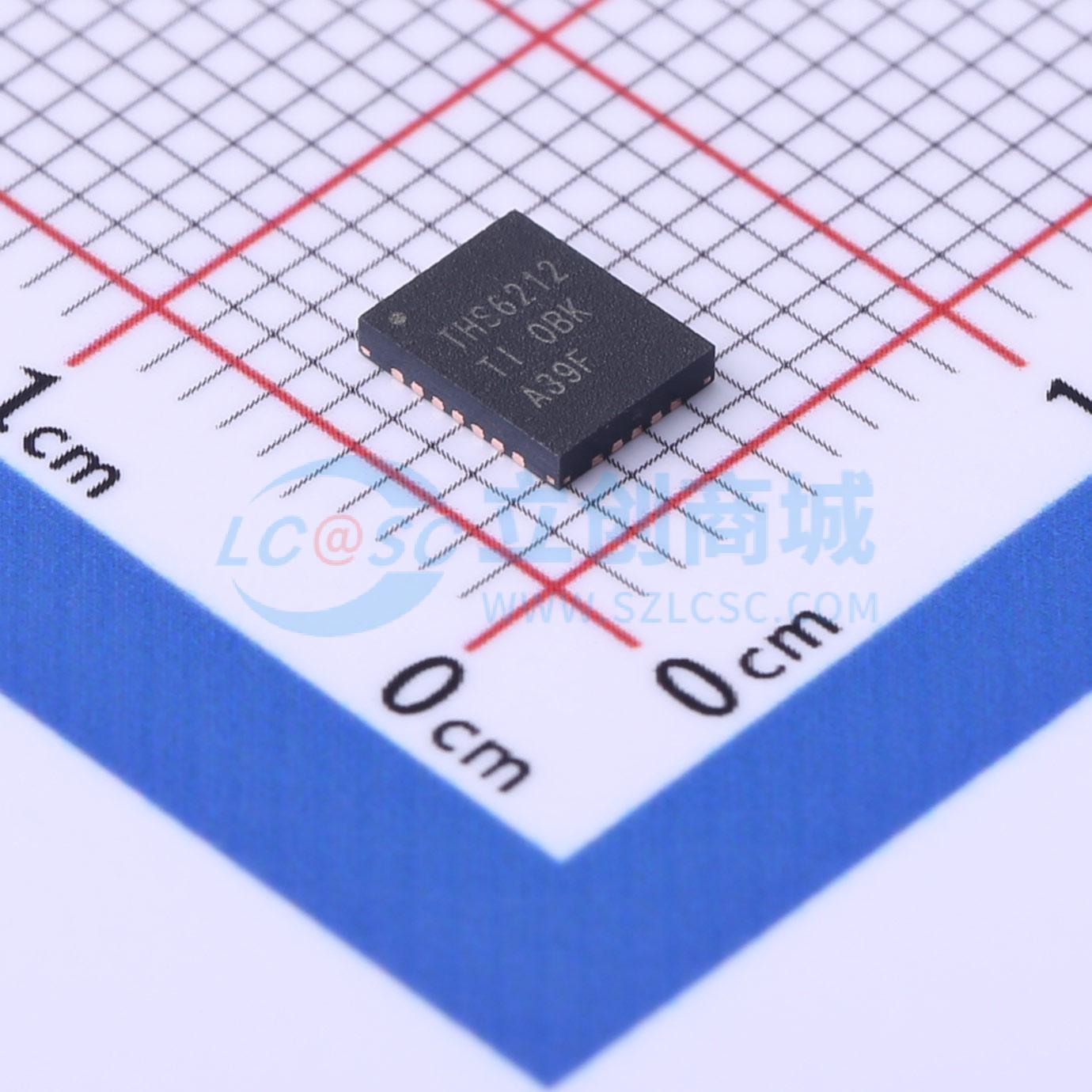

THS6212IRHFR
差分宽带PLC线路驱动器放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- THS6212 高速差分宽带 PLC/HPLC 线路驱动器放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- THS6212IRHFR
- 商品编号
- C717811
- 商品封装
- VQFN-24-EP(4x5)
- 包装方式
- 编带
- 商品毛重
- 0.146克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 28V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 205MHz | |
| 输入失调电压(Vos) | 12mV | |
| 输入失调电压温漂(Vos TC) | 40uV/℃ | |
| 压摆率(SR) | 11V/ns | |
| 输入偏置电流(Ib) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 噪声密度(eN) | 2.5nV/√Hz@1MHz | |
| 共模抑制比(CMRR) | 65dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 23mA | |
| 输出电流 | 665mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 10V~28V | |
| 双电源(Vee~Vcc) | 10V~28V |
商品概述
THS6212 是一款具有电流反馈架构的差分线路驱动器放大器。该器件专用于宽带电力线通信 (PLC) 线路驱动器应用，运行速度飞快，足以支持 14.5dBm 线路功率的传输（在最高 30MHz 的频率下）。 THS6212 采用独特架构，在更大限度降低静态电流的同时仍能实现超高线性度。满偏置条件下的差分失真在 1MHz 时为 –86-dBc，在 10MHz 时降至仅 –71dBc。这款放大器具有多种固定偏置设置，对于无需放大器发挥全部性能的线路驱动器而言，可显著节能。此外，还可以通过可调电流引脚 (IADJ) 进一步降低偏置电流，从而实现更为出色的灵活性与节能效果。 49VPP （100Ω 差分负载）的宽输出摆幅搭配 28-V 电源以及超过 650-mA 的电流驱动能力（25Ω 负载），使得该器件拥有较宽的动态余量，能够将失真限制在尽可能低的水平。 THS6212 采用 24 引脚 VQFN 封装。
商品特性
- 低功耗：
- 满偏置模式：23 mA
- 中偏置模式：17.5 mA
- 低偏置模式：11.9 mA
- 低功耗关断模式
- IADJ 引脚，用于调节偏置电流
- 低噪声：
- 电压噪声：2.5 nV/√Hz
- 反相电流噪声：18 pA/√Hz
- 同相电流噪声：1.4 pA/√Hz
- 低失真：
- –86-dBc HD2（1MHz，100Ω 差分负载）
- –101-dBc HD3（1MHz，100Ω 差分负载）
- 高输出电流：>665 mA（25Ω 负载）
- 宽输出摆幅：–49VPP (28-V，100Ω 差分负载）
- 宽带宽：205 MHz (GDiff = 10V/V)
- PSRR：在 1MHz 频率下提供 >55 dB 的良好隔离
- 宽电源范围：10 V to 28 V
- 过热保护：175°C（典型值）
- 具有集成共模缓冲器的替代器件：THS6222
应用领域
- 高电压、高电流驱动宽带电力线通信
